<< Оглавление >> ~Красные сечения и коридоры (в разработке) |

|

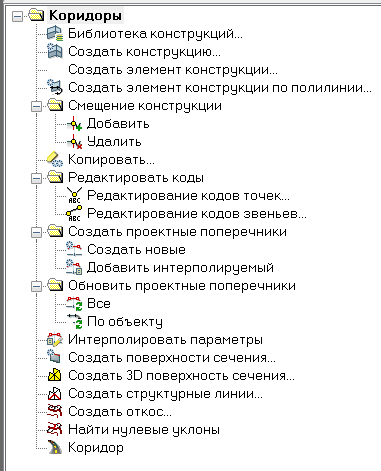

Для создания проектных (красных) сечений программа использует шаблоны, называемые конструкциями. Каждая конструкция состоит из элементов конструкции, которые могут быть связанными между собой. Элементы конструкции являются интеллектуальными и могут учитывать внешние объекты чертежа (рельеф, трассы, линейные объекты и т.п.), в зависимости от которых видоизменяется их внешний вид. База доступных элементов конструкций регулярно пополняется. Фактически, достаточно создать необходимые шаблоны (конструкции) и увязать их с плановой и вертикальной геометрией, после чего программа автоматически создаст коридор вдоль трассы (оси коридора). При изменении геометрии трассы или целевых элементов коридор автоматически обновляется.
Коридор является хранилищем данных проектных поперечников в трассе. Он позволяет не только удобно управлять красными сечениями, но и создавать на их основе поверхности рельефа и откосы. Для удобства проектирования коридор делится на интервалы, на каждом из которых может быть применена отдельная конструкция (шаблон). При расчете поверхностей программа, при необходимости, автоматически соединяет конструкции различных типов.
Внешний вид отображаемых проектных сечений регулируется при помощи стилей.
По данным рельефа, черным и красным поперечникам программа позволяет рассчитывать объемы земляных работ вдоль трассы (а точнее по группам линий сечения в трассе). По рассчитанным объемам можно сформировать ведомость земляных работ.
См. История разработки: Красные и коридоры
