СЕЧЕНИЯ (черные, красные, коридоры) > # Красные сечения и коридоры (в разработке) > Общее > Элементы конструкции

фильм

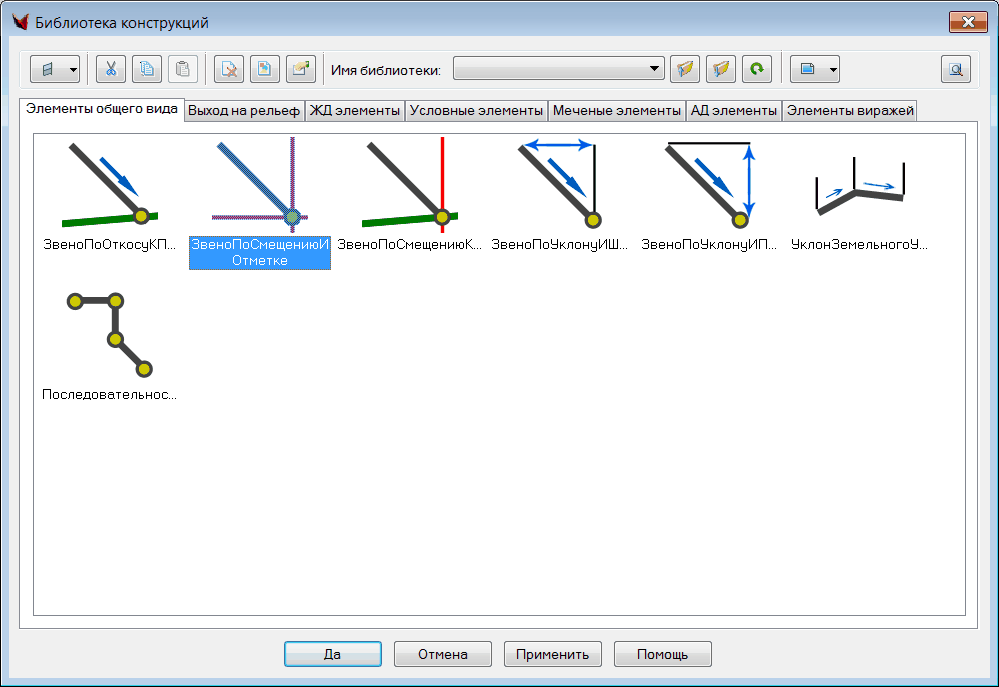

Библиотека элементов конструкции является хранилищем элементов, наборов элементов и самих конструкций. Имеется два режима работы библиотеки.

Первый режим используется при создании элементов конструкции. Нужно вызвать команду «Создать элементы конструкции».

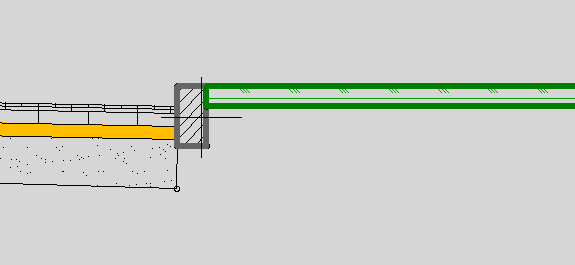

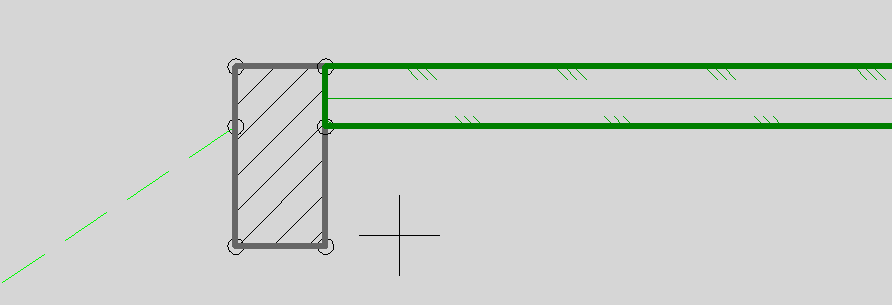

Выбираем необходимый элемент и добавляем его к конструкции на чертеже.

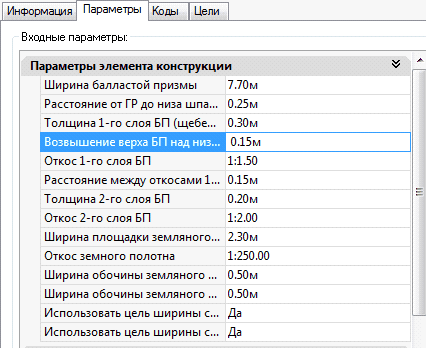

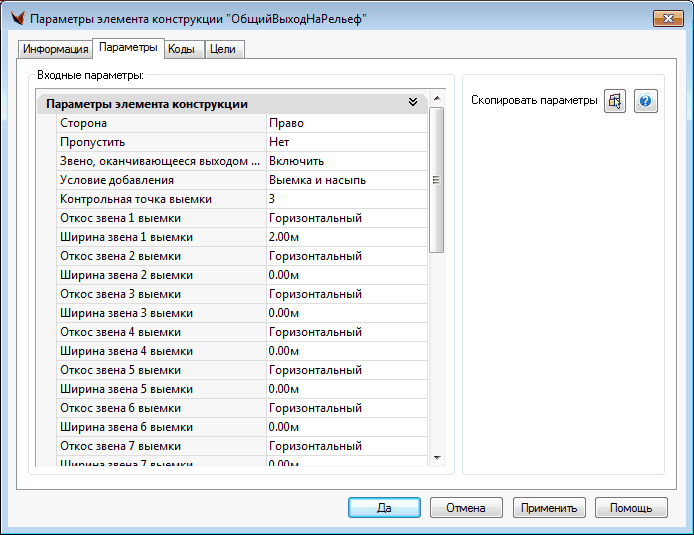

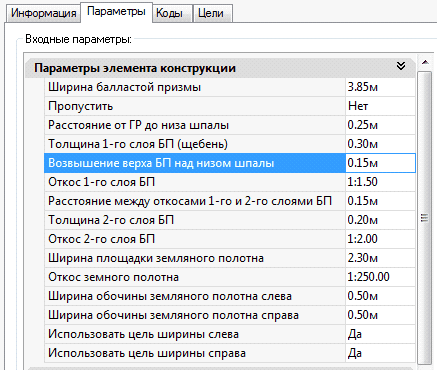

Можем просмотреть и изменить свойства элемента.

Второй режим – это режим библиотеки.

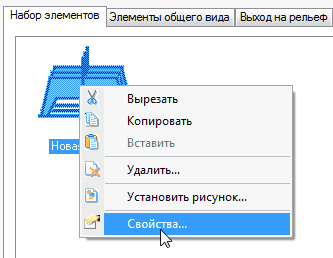

Отличие от первого режима заключается в том, что в режиме библиотеки создавать элементы на чертеже нельзя, зато проще их редактировать. Для редактирования элемента необходимо дважды щелкнуть на его иконку.

Библиотека позволяет при необходимости отредактировать параметры любого элемента.

Например, выберем элемент Балластная призма. Скопировав его, можно создать несколько элементов Балластной призмы с разными параметрами по умолчанию.

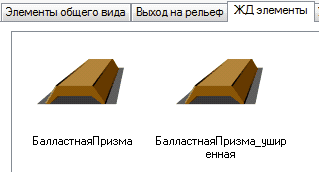

Созданный новый элемент Балластная призма уширенная будет храниться в библиотеке. Библиотека конструкций позволяется создавать новые вкладки, перемещать в них элементы.

Имеется возможность импорта и экспорта библиотеки.

Это особенно удобно при смене версий программного обеспечения – созданную ранее библиотеку можно экспортировать в отдельный файл, а затем импортировать в библиотеку новой версии.

Более того, можно создавать несколько различных библиотек.

Интерфейс библиотеки конструкций позволяет легко переключаться между библиотеками, а значит получать различные наборы элементов. Т.к. элементов много, то в ряде случаев удобно их разнести по разным библиотекам. Например: библиотека автодорожных элементов, библиотека железнодорожных элементов, библиотека элементов общего вида и т.д.

Имеется несколько режимов отображения элементов. Элементы можно отображать в виде больших иконок или в виде таблиц, в которых кроме названия есть и описание элемента, что особенно удобно, когда пользователь создает собственные элементы.

Кроме отдельных элементов библиотека позволяется хранить целый набор элементов или конструкции целиком.

Например. Создадим новую вкладку

Имеется кнопка, позволяющая выбрать по умолчанию элемент конструкции либо набор элементов

Если необходимо сохранить набор связанных элементов – Указываем базовый элемент конструкции

Далее выбираются все элементы по слою либо по примитиву. Все элемента должны быть завязаны друг на друга или на базовый элемент. Не связанные (транзитивно) с базовым элементы будут удаляться из набора автоматически.

Появляется группа элементов конструкции

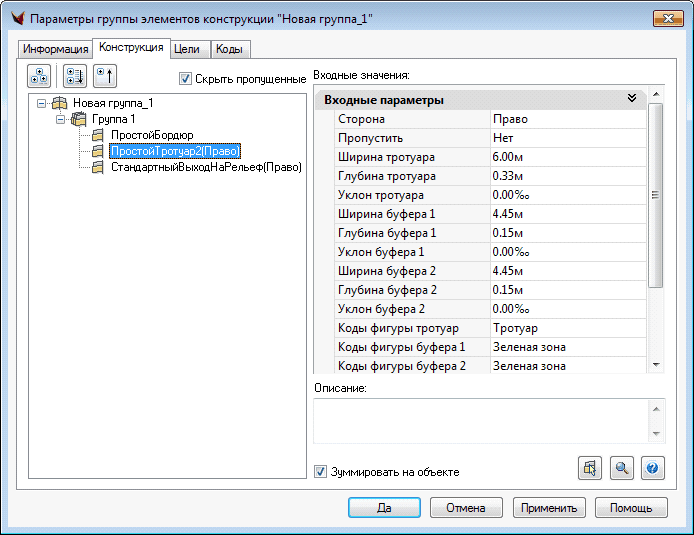

В свойствах можно просмотреть все элементы этой группы и их параметры.

Если в будущем нам надо будет создать подобную группу элементов конструкции, то достаточно будет в библиотеке выбрать эту группу

Аналогично и с конструкциями целиком. Можно создать типовую конструкцию и в будущем использовать и вставлять ее в чертеж целиком.

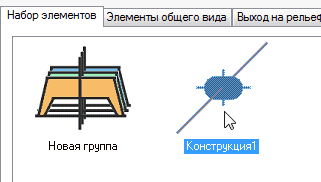

Создадим конструкцию

Создадим элемент

Преимущество библиотеки заключается в том, что она не зависит от чертежа. Библиотека позволяет легко переносить из чертежа в чертеж наборы элементов, целые конструкции или отдельные элементы.
