Продольный профиль

<< Оглавление >>

Навигация:  ТРАССЫ (геометрия, план, профиль) >

clip1807

Продольный профиль

Previous pageReturn to chapter overviewNext page

фильмы

Общее

Создание

Отображение

Редактирование

Подписывание

Пикетажные данные

Оптимизация

Ведомости

Утилиты

clip3320

Профиль используется, чтобы показать отметки поверхности по горизонтальной оси (трассе) любого линейного объекта – дороги, трубопровода или какой-либо инженерной сети – трубы или кабеля. Геон Окно профиля используется для отображения сетки, полосок подвала (или "чердака"), подписей окна профиля. Кроме того, можно отображать любую привязанную к пикетажу информацию.

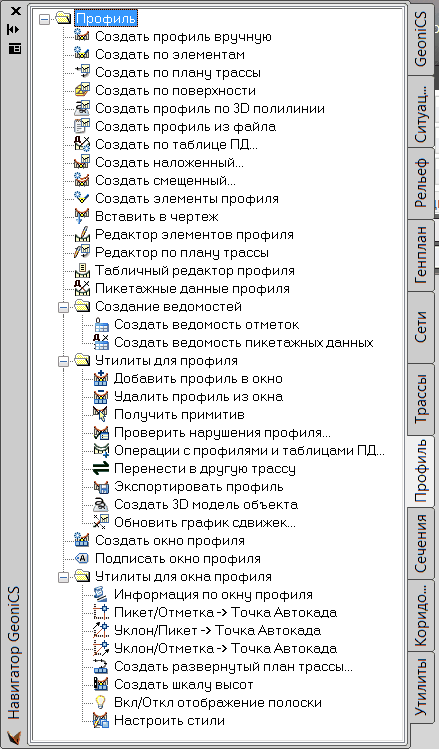

clip0245



Свойства профиля

При создании профиля устанавливаются его свойства, включая имя, тип, стиль объекта, подробности пикетажа и подписывание.

Стили профиля

Используйте стили для управления внешним видом профиля в двухмерном и трехмерном изображениях.

Создание профилей

Создание профилей вручную, по поверхности, по трассе, трехмерной полилинии, по текстовому файлу.

Редактирование профилей

Редактирование профиля, чтоб изменить его вертикальную ось, или скопировать один профиль для создания другого.

Пикетажные данные

Подписи профиля (наборы и стили)

Вы можете использовать несколько типов подписей для профилей и окон профиля.



Оптимизация профиля

Утилиты профиля

Есть два типа профилей: черный профиль существующей поверхности и проектный профиль (красный профиль), создаваемый вручную (из элементов).

Черный профиль, профиль по существующей поверхности, извлекается из поверхности, показывая изменения уровня (отметок) вдоль отдельного направления (маршрута). Красный профиль, наоборот, является проектируемым объектом, показывающим изменения проектных отметок. Красный профиль, часто называемый проектным профилем или профилем красной поверхности, обычно используется для шоссе или других ступенчатых площадок. В случае дороги, красный профиль может включать откосы и кривые, которые были разработаны для безопасной езды с конкретной скоростью.

Черные и красные (проектные) профили используются для просмотра изменений отметок вдоль горизонтальной оси (трассы).

Кроме профиля оси дороги можно создать смещения, например, обочины дорог или оси кюветов.

Для эффективной работы с профилями изучите, как комбинировать операции создания, копирования и редактирования, чтобы получить профили, необходимые для анализа рельефа и проектирования.

Профиль смещения - это другой тип профиля, обычно используемый в дорожном проектировании. Тогда как ось дороги представляет собой основную трассу, разнообразные смещения линий от оси обозначают другие линейные объекты типа бордюров тротуара, кюветов и тротуаров. Профили вдоль этих смещений могут быть проанализированы друг относительно друга и профиля оси дороги для более полного обзора поверхности вдоль коридора. Профили смещения создаются и управляются независимо от любых трасс смещения, которые могут существовать, хотя и те и другие  в процессе проектирования могут использоваться вместе.

При создании черного профиля задается, является ли он динамическим или статическим. Динамический профиль автоматически изменяется, если изменяются отметки поверхности. Такие изменения могут произойти, если перемещать горизонтальную трассу или редактировать поверхность. Статический профиль представляет рельеф во время его создания и не отвечает на изменения в поверхности.

Профили отображаются как графические линии на сетке, известной как окно профиля. Зачастую окно профиля создается для отображения черных профилей, затем на той же самой сетке чертятся красные профили, чтобы показать разность отметок (уровня) между существующей поверхностью и проектируемым красным уклоном в любой точке вдоль родительской трассы. Профили можно создать и сохранить в чертеже, а затем отобразить их, когда будет создано окно профиля.

См. История разработки: Профиль
