Команда позволяет создать профиль специального типа – смещенный. Такой профиль полностью повторяет геометрию исходного профиля, но с заданным смещением по отметкам. Т.е. смещенный профиль делается для этой же трассы (тот же пикетаж). Просто указывается смещение.  Для смещенных профилей недоступны команды редактирования, в т.ч. ручки, а его геометрия пересчитывается автоматически при изменении геометрии исходного профиля.

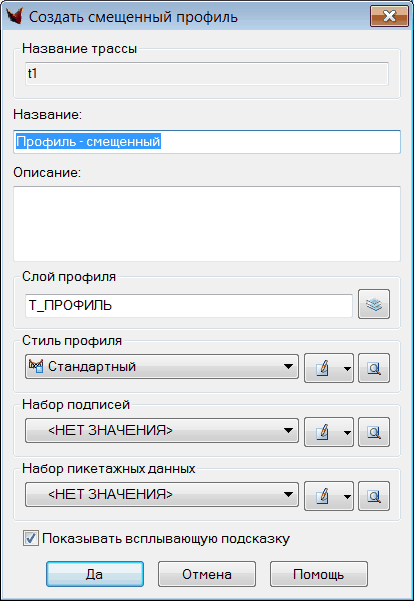

Команда запускается из меню Профиль. Запрашивается исходный профиль (разрешается указать только простой профиль). После выбора профиля нужно указать основные параметры в окне создания профиля – название, стиль, слой и пр.:

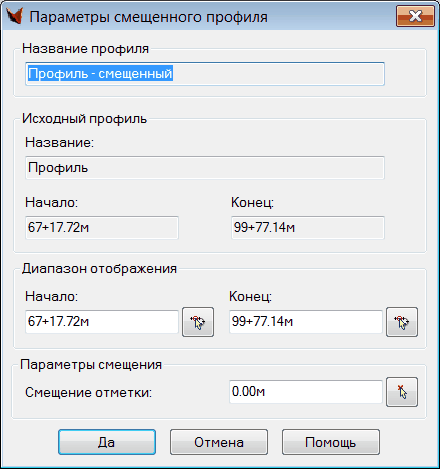

Далее появляется окно, в котором нужно задать специальные свойства смещенного профиля:

Можно задать участок исходного профиля, по которому будет построен смещенный (пикеты начала и конца в группе «Диапазон»), а также смещение исходных отметок.

После указания всех параметров смещенного профиля он рассчитывается и добавляется в чертеж.

Смещенный профиль всегда отображается в том же окне, что и исходный.

Отредактировать параметры смещенного профиля можно, вызвав из его контекстного меню команду «Параметры смещенного профиля».
