Чертеж (установки, проводник)
|
<< Оглавление >> Чертеж (установки, проводник) |

|
Совместимость вперед и отсутствие совместимости назад
Настройка масштаба готового чертежа
Изолирование объектов (в Геонике нет)
Перенос установок в новую версию
Команда конвертации чертежа в проект
Путь к чертежу виден при подведении курсора к его имени.

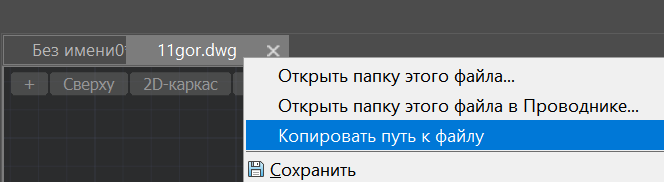

По правой кнопке выходит меню. Можно Открыть папку и Копировать путь к файлу
При открытии чертежа, папка проекта блокируется на открытие.
Если нет открытого проекта, а с чертежом связан проект, открывается этот проект.
Если проект уже открыт, то если он прописан в чертеже, он остается открытым.

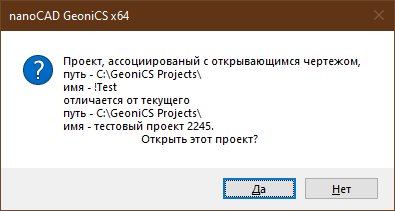

Если открыт другой проект, выдается сообщение:
Рекомендуем настотельно: хранить чертежи в подпапке проекта Dwg;
периодически копировать (архивировать) папку проекта!
При открытии и при сохранении чертежа, если он связан с проектом, а данный проект еще не открыт,
выдается: Проект путь открыт успешно.

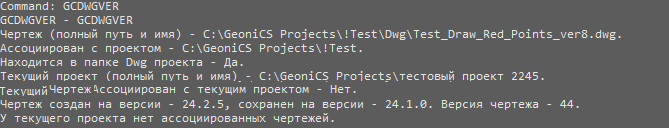

Далее в командное окно выдается
путь к чертежу;
текст о версии чертежа,
его связанности с проектом путь к ассоциированному проекту (если это есть) или указываться, что на данный момент связи нет;
находится ли чертеж в папке Dwg проекта (в этом случае даже при переименовании проекта он мог бы открываться при открытии чертежа).

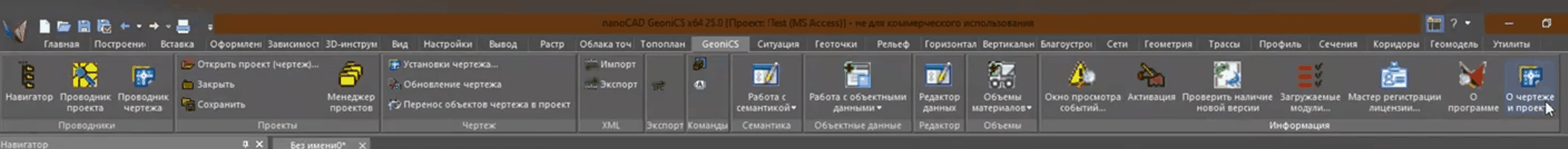

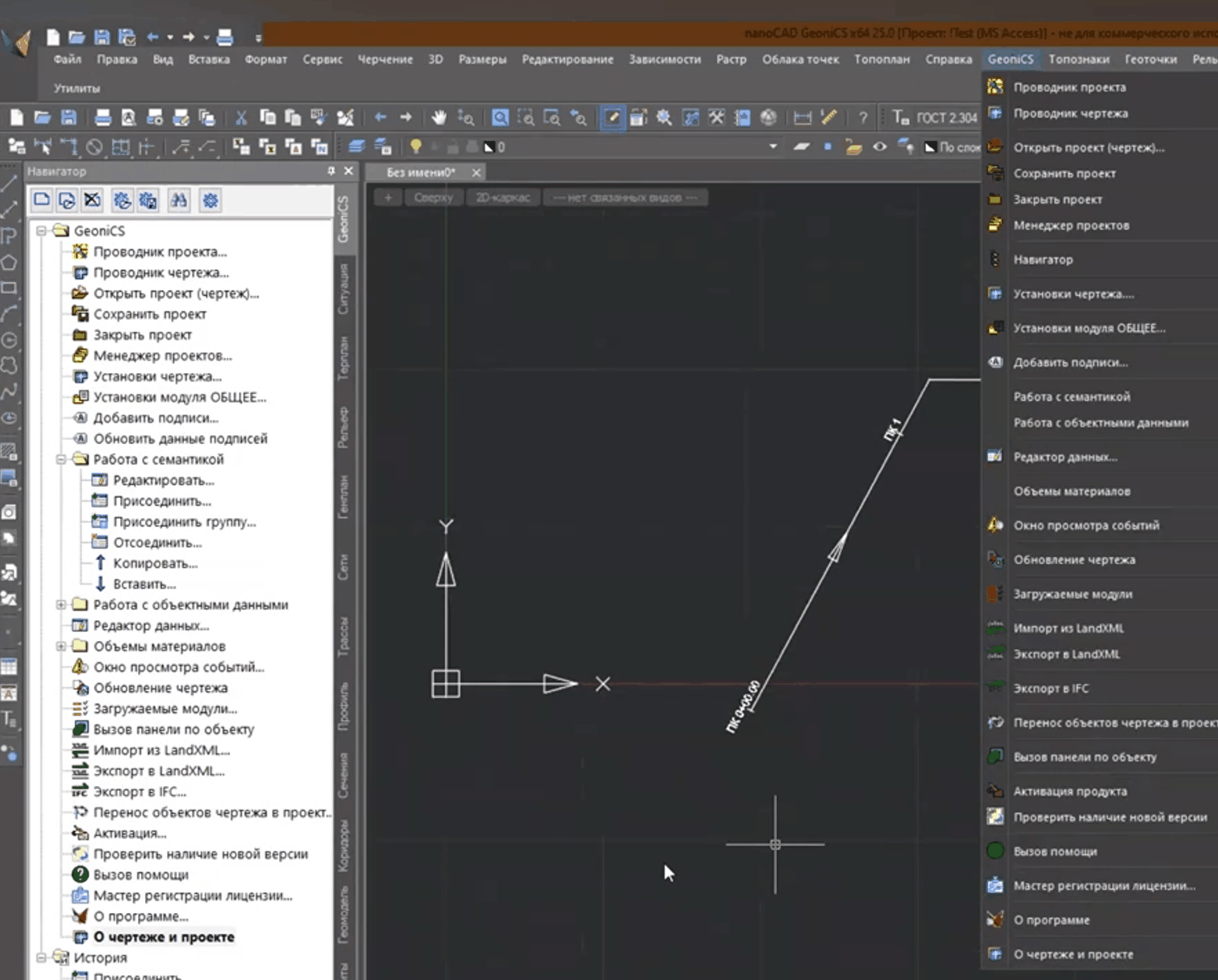

(Есть и специальная команда Инф. о чертеже и проекте):

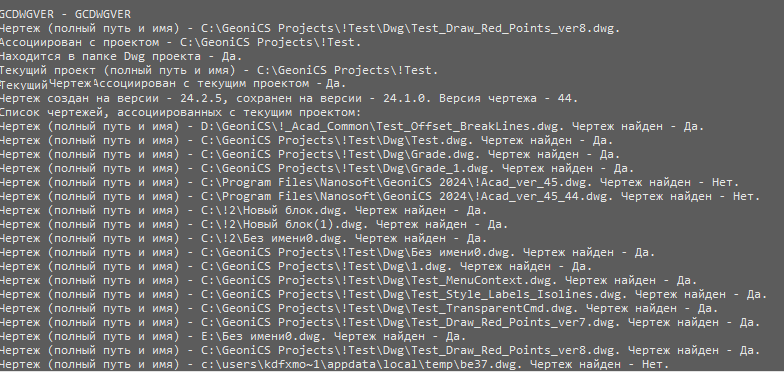

По текущему проекту:
путь к текущему проекту.
совпадает ли с проектом текущего чертежа. Да Нет
все чертежи проекта (если их не 1) или Нет. Если совпадает с чертежом и 1 – данный чертеж.
При сохранении чертежа - сохраняется проект, наоборот (при сохранении проекта) - чертеж не сохраняется.
