Программа GeoniCS ГЕОМОДЕЛЬ предназначена для автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий –  разрезов (с нанесением на профили и сечения), колонок и объемной инженерно-геологической модели.



Программа предназначена не только и не столько для геологов, сколько – для проектировщиков.

Многие проектировщики получают геологию в виде готовых отчетов с построенными разрезами. При этом отчет имеет следующий вид:

- скважины и шурфы берутся не по оси трассы, а в местах, доступных для обследования максимально приближенно к оси. Возможно повторное использование старых скважин и шурфов из более ранних обследований – соответственно, они тоже не попадают на ось трассы;

- разрезы по скважинам и шурфам строятся не по трассе, и прямое их использование для профилей невозможно;

- на сам продольный профиль или сечение геология не наносится.

При наличии таких данных геологический разрез на продольные профили или сечения приходится наносить уже самим проектировщикам без привлечения геологов – по данным их отчетов.



В программе реализована уникальная возможность – достоверная (90%) автокорреляция – многолетний опыт ручной корреляции опытного геолога.

Задачи у модуля две: оформление данных геологических исследований и построение 3D модели для геологии. На данный момент пока реализована первая часть.

Сами лабораторные исследования проводятся в сторонних программах. В том числе и в GeoDirect. Мы исходили из того, что у людей есть много разных вычислительных программ по лаборатории, вплоть до каких-то Exel файлов. После лаборатории данные через обменный формат попадают к нам, и уже в Автокаде пользователь может построить колонку (со всеми данными по водоносным горизонтам, зондированию и т. д.), оформить топоплан, построить (и главное, отредактировать) разрез, нанести геологию на продольные и поперечные профили (в будущем – и с сетями).

Основная целевая аудитория – проектировщики или изыскатели, которым пришли данные от геологов, – и они это красиво в Автокаде оформляют. Но, наверно, может применяться и непосредственно геологами.







Задачи:

• Построение инженерно-геологических колонок по заданным шаблонам (наборам столбцов);

• Автоматизированное построение сложных инженерно-геологических разрезов за счет использования гибких математических алгоритмов;

• Хранение данных по площадкам (все данные, включая установки и классификаторы, хранятся в одном файле формата DWG);

• Редактирование графических данных. Некоторые возможности:

o наличие редактора разреза, позволяет править разрез,  построенный автоматически;

o использование настраиваемых  классификаторов  грунтов и геологических индексов позволяет вводить неограниченное количество штриховок и условных обозначений;

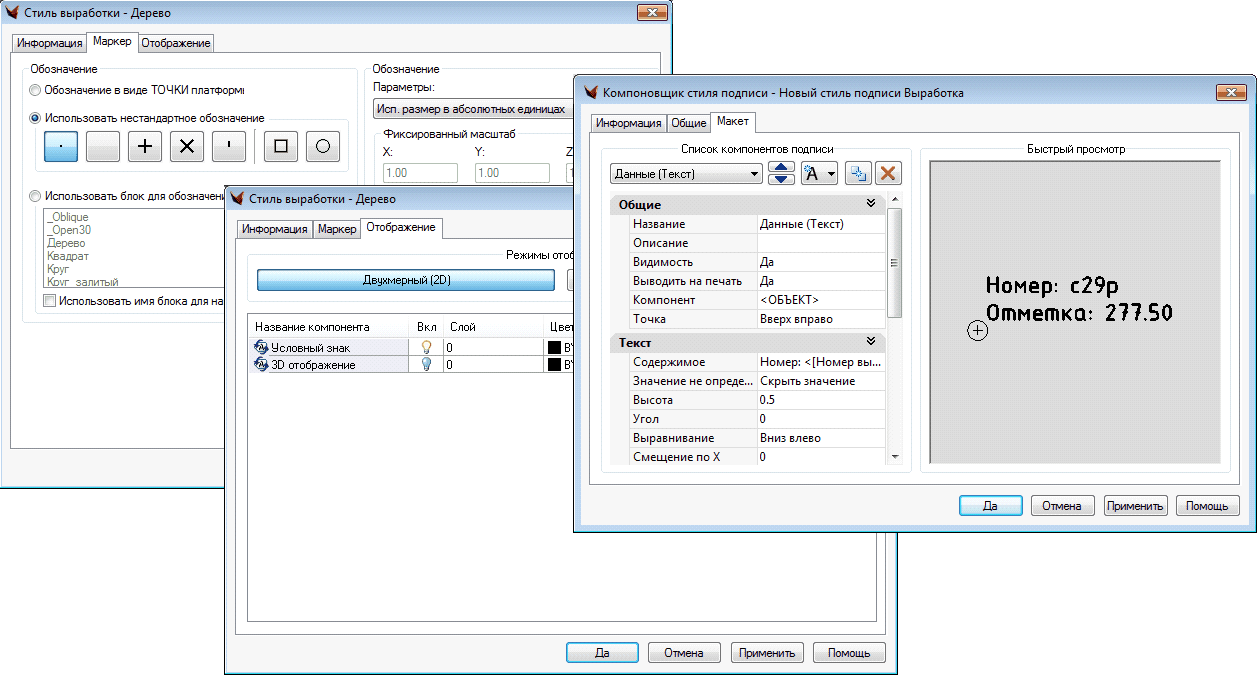

o высокая степень параметризации графических примитивов за счет использования настраиваемых стилей отображения выработок, колонок, линий разреза, разрезов;

o удобство редактирования графики за счет использования AutoCAD в качестве платформы и интуитивно понятного интерфейса;

o удобство передачи готовых данных за счет использования формата DWG;

o возможность работы с множеством объектов (выработки, колонки, линии разреза, разрезы) в одном рабочем пространстве – чертеже Автокада;

• Построение разрезов по трассам;

• Автоматизированное подписывание объектов по множеству информационных полей, наличие подписей объектов, расположенных в произвольных местах, с возможностью их редактирования;

• Создание и  использование шаблонов для «быстрых» построений.

Входные данные

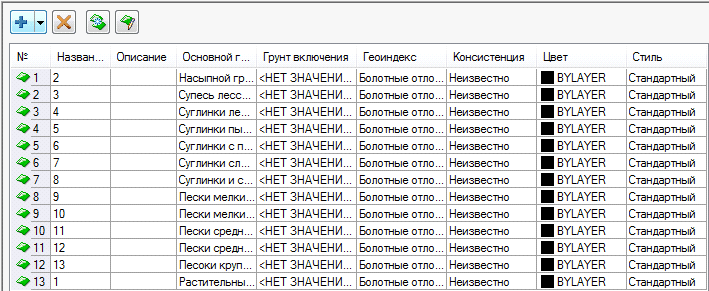

• Данные по инженерно-геологическим элементам площадки изысканий (название, описание, основной грунт, грунт включения, геологический индекс, консистенция, параметры графического отображения);

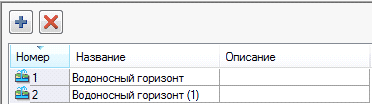

• Данные по водоносным горизонтам площадки (название, описание);

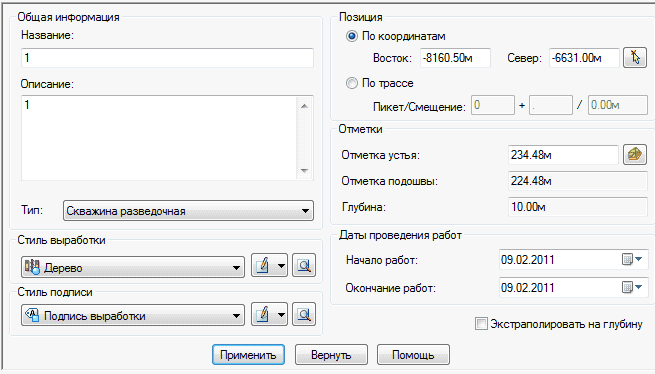

• Данные по выработкам (номер, описание, тип выработки, даты начала и окончания работ, координаты, отметка, параметры отображения – стиль);

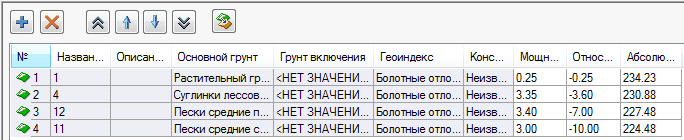

• Данные по литологическому описанию выработок (набор ИГЭ в выработке, мощность ИГЭ);

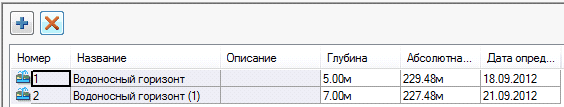

• Данные по водоносным горизонтам в выработках (горизонт и его отметка);

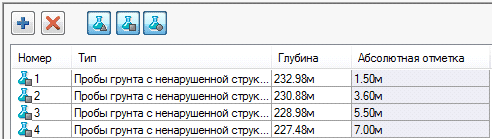

• Данные по отбору проб в выработках (номер пробы, тип и отметка);

• Данные по зондированию (глубина, лобовое сопротивление, боковое сопротивление)



Результаты

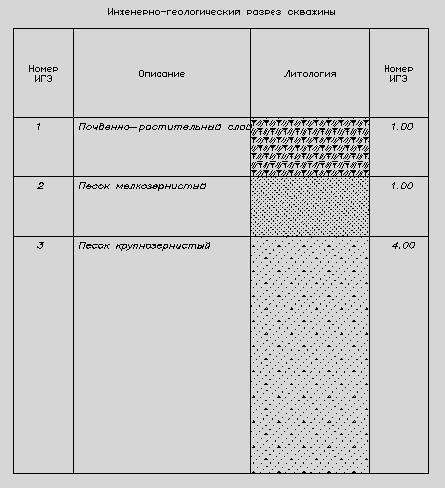

Инженерно-геологические колонки



Имеется возможность формирования каталога выработок как отчетного документа в формате Excel

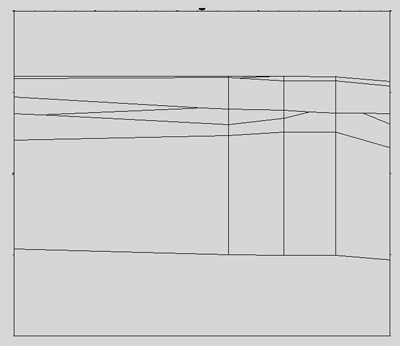

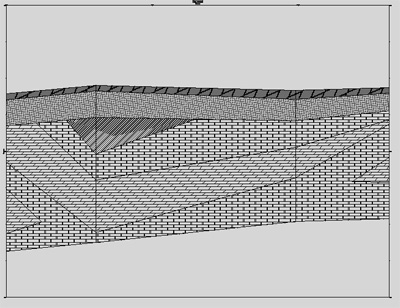

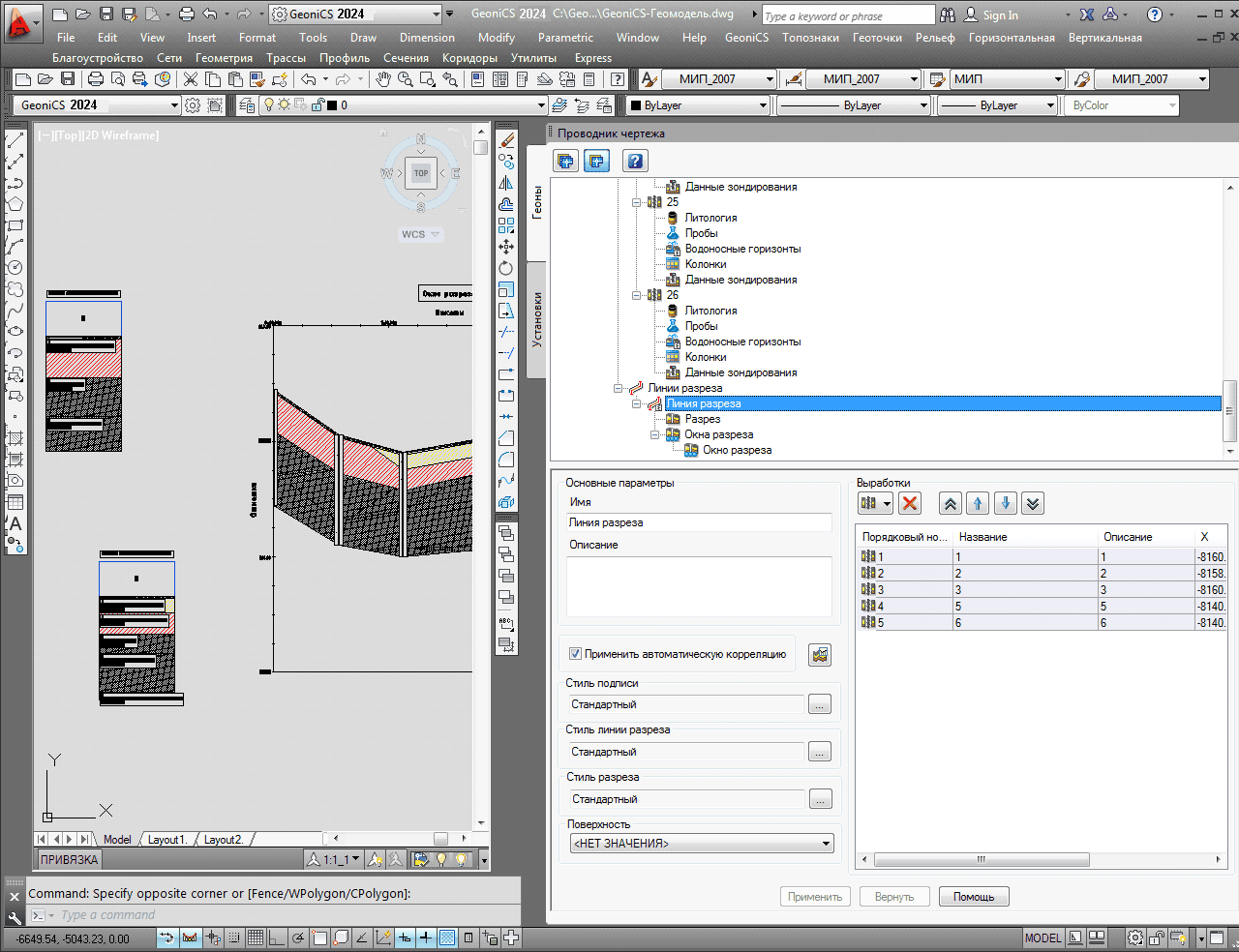

Инженерно-геологические разрезы
