Создать окно профиля
|
<< Оглавление >> Создать окно профиля |

|

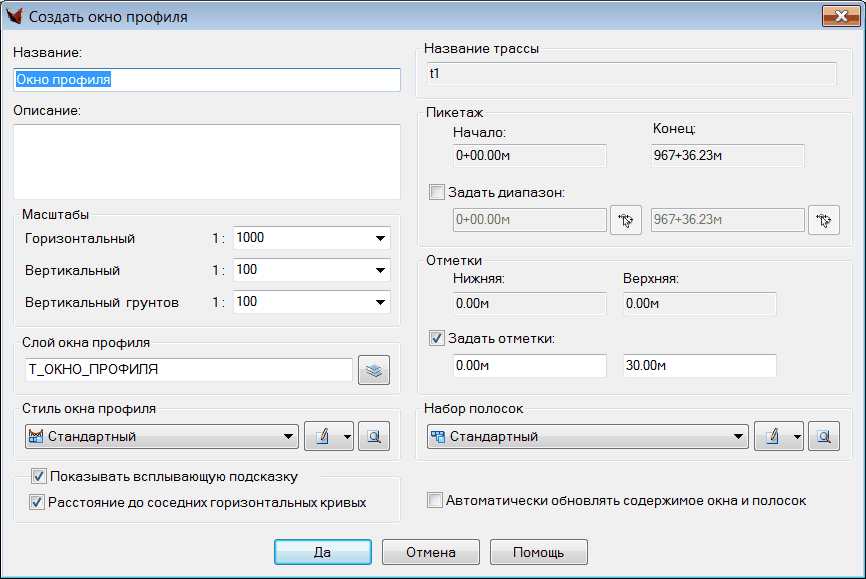

Профиль создается в Окне профиля. При создании окна профиля выводится диалоговое окно
Вначале обязательно указывается трасса (возможно, пустая), к которой он будет привязан. При изменении трассы для изменения профиля нужно выполнить команду _REGEN.
Включив флажки и задав диапазон пикетов и отметки (в т.ч. на экране), можно указать границы профиля. Иначе профиль строится по всей трассе и всему диапазону отметок.
Т.е. лучше отключить Задать отметки, иначе можно не вписаться и надо будет растягивать окно профиля!!!!
При создании окна профиля можно создать новый стиль, копировать выбранный, задать стиль указанием окна в чертеже, редактировать стиль окна профиля.
Затем запрашивается точка вставки окна профиля.
В пространстве модели создается прямоугольная область – Окно профиля с соответствующим подвалом, например
Ее можно только перемещать. Масштабировать и поворачивать нельзя.
Можно создать несколько окон профиля.
Каждое окно профиля отображает новый или существующий профиль и смещения для трассы. Профили можно создать без их отображения в окне профиля. При создании окна профиля выводится полный список профилей трассы, так что можно выбрать какие профили включать в окно профиля.
По умолчанию формат имени для окон профиля – PV – (1), PV – (2) и т.д., где номер автоматически наращивается при создании новых окон профиля в чертеже. Формат имени можно отредактировать согласно вашим требованиям.
Если включен флажок Показывать всплывающую подсказку, возле курсора в окне профиля будут выходить всплывающая подсказка, а на плане трассы показывается место, где в данный момент находится курсор на профиле.
