Ошибки, обнаруженные пользователями:

После ввода цели для элементов конструкции коридора программа «забывает» установленные пользователем параметры:

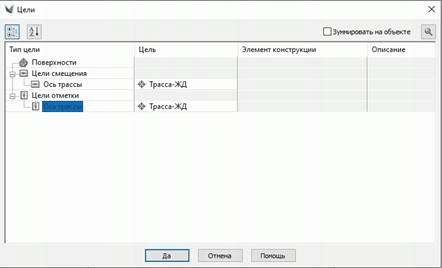

Установили цель:

clip1359

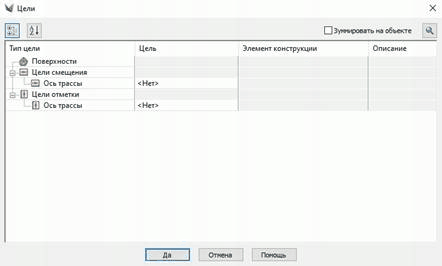

Закрываем и сразу открываем заново окно целей:

clip1400



Программа «не видит» коды элементов конструкции:

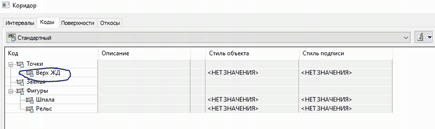

Код точек отображается в настройках стилей/подписей:

clip1462

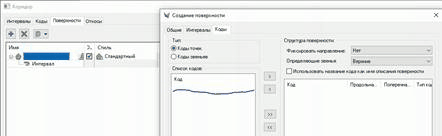

В окне создания поверхности список кодов пуст:

clip1472



Примечание: проблемы в работе ПО №1 и 2 носят не носят индивидуальный характер.

Данные ошибки встречались также при создании коридора у моих коллег.



Даже если случайным образом получается создать поверхность по коридору, возникает следующая проблема:

Для формирования шпал ДЖ путей необходимо задать 2 конструкции коридора, чередующихся с определенным интервалом.

Программа строит некорректную поверхность по первому интервалу и игнорирует последующие (хотя в окне создания поверхности выбраны все).







Пример:

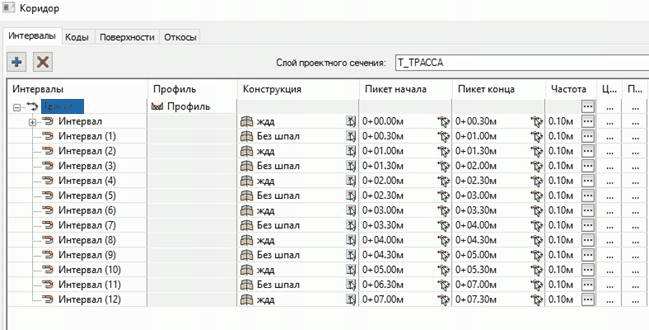

Задаем интервалы:

clip1477

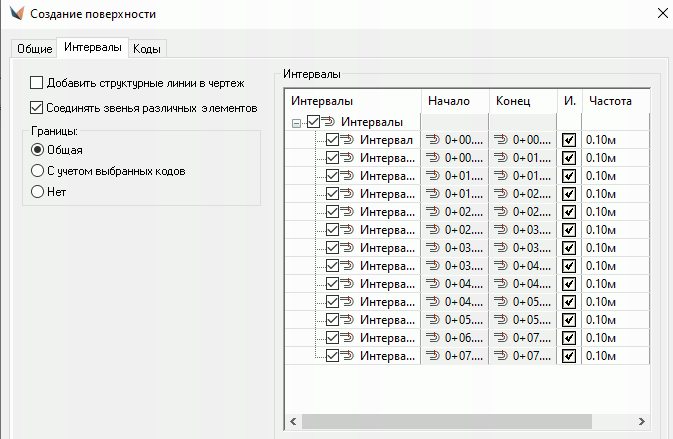

В поверхности выбраны все интервалы:

clip1700

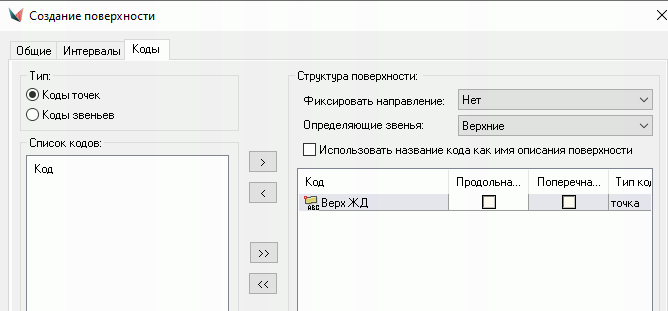

Коды заданы:

clip1709

Цели аннулируются сразу после установок (см. п.1):

clip1718

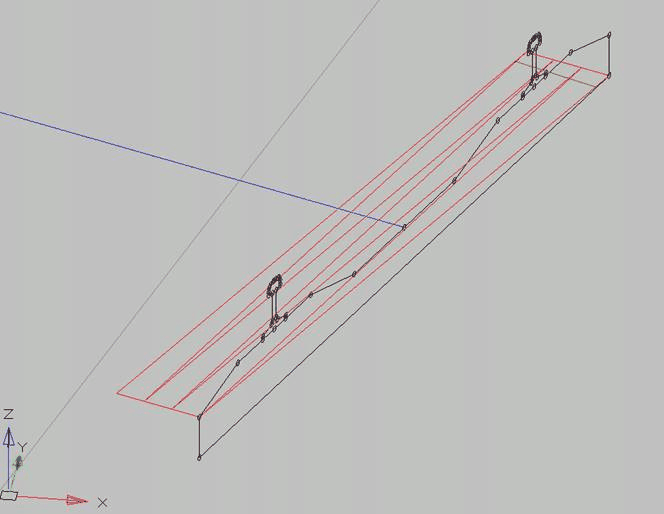

Результат:

Поверхность игнорирует заданные коды точек, строится только для первого интервала:

clip1736
