По построенным проектным сечениям можно создавать поверхности. Поверхности могут создаваться двух типов:

·поверхности сечения,

·трехмерная поверхность рельефа.

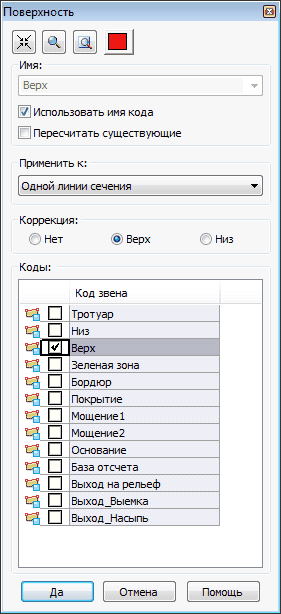

Вызывается команда создания поверхности, указывается необходимое сечение. Выводится диалоговое окно, в котором отображаются коды всех звеньев, имеющихся на данном поперечнике. По этим звеньям будем строить поверхности.

clip2164

Выделяем необходимые коды, которые будут  участвовать  в создании поверхности.

clip0549

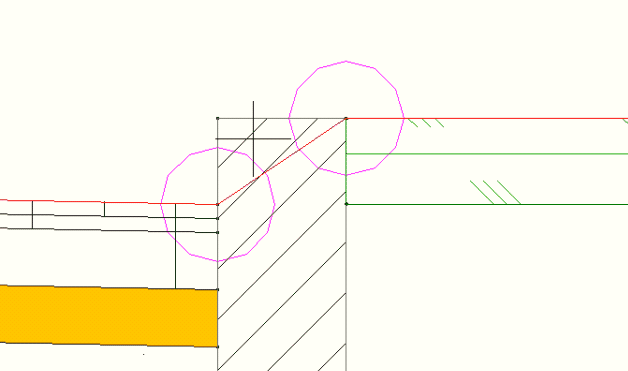

На чертеже вырисовывается контур поверхности сечения

clip0550

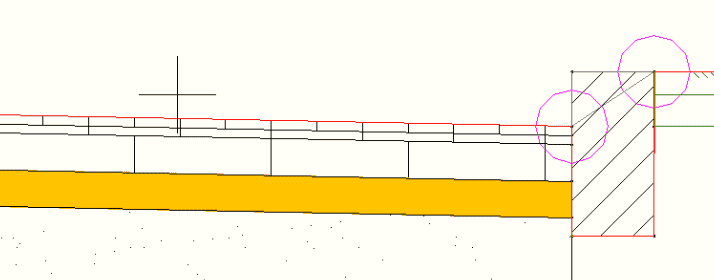

Звенья могут пересекаться, накладываться. Решить вопросы о звеньях, наложенных  друг на друга, можно с помощью коррекции. Выбираем приоритетные звенья – верх или низ. Можно использовать любую комбинацию звеньев для создания той или иной поверхности.

clip0551

Если текущая кодировка не позволяет задать нужную поверхность, то нужно перейти к конструкции и отредактировать коды.

Одному звену может соответствовать несколько кодов. Это удобно использовать при построении поверхности. К примеру, звено выхода на рельеф может использоваться как при создании поверхности верха, так и при создании поверхности низа проектного сечения, поэтому логично, чтобы оно имело как минимум два кода: «верх» и «низ».

clip2165

При необходимости можно использовать это звено как при построении одной поверхности, так и другой.

Построим поверхность низа, соответственно определяя те или иные звенья.

Нижние звенья зеленой зоны не имеют кода низ, зато имеют код зеленая зона.

clip2166

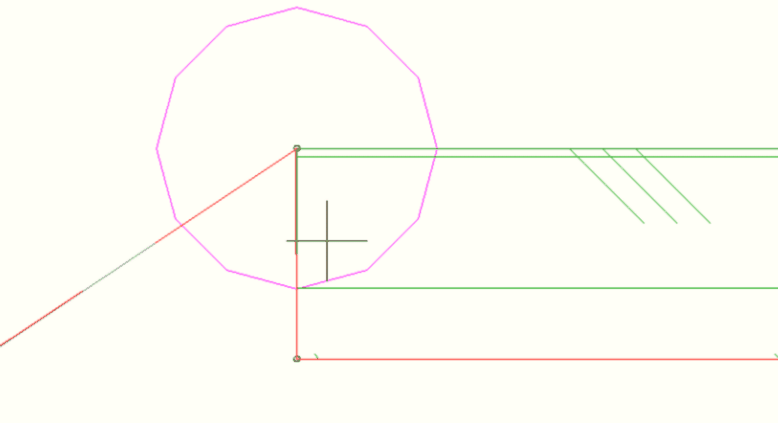

При добавлении этого кода в список кодов, по которым  будем строить поверхность, поверхность сечения автоматически меняется

embim753
embim754

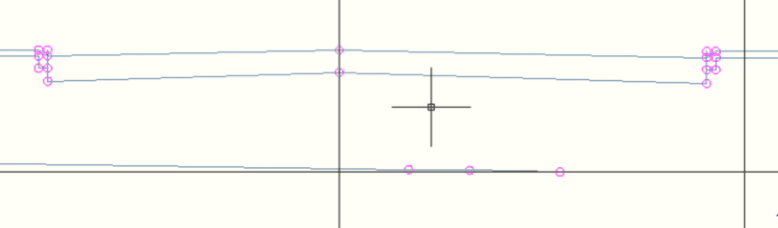

Построены поверхности верха и низа. В дальнейшем можно посчитать площадь между этими поверхностями.
