Элементы конструкции – это:

точки,

звенья (точки, соединенные отрезком),

фигуры (замкнутые звенья).

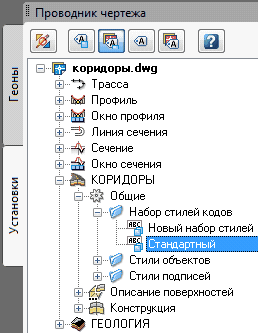

Каждая точка, звено или фигура могут иметь один код или несколько кодов. Уникальность кодов необязательна. Внешний вид поперечника оформляется согласно коду. Раскрываем в Проводнике чертежа на вкладке Установки  вершину Коридоры и выбираем Набор стилей кодов.

clip2186

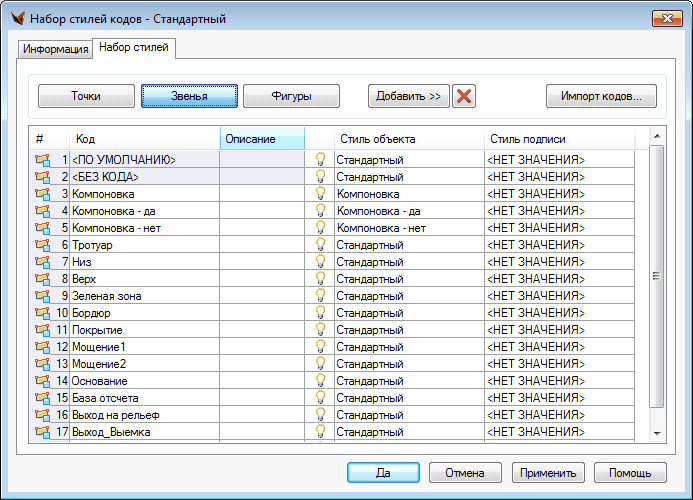

Выводится диалоговое окно

clip2187

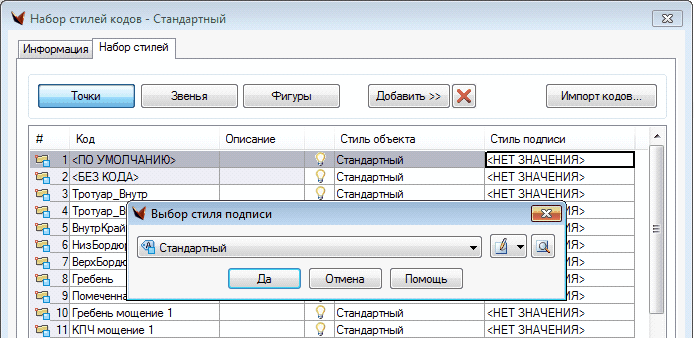

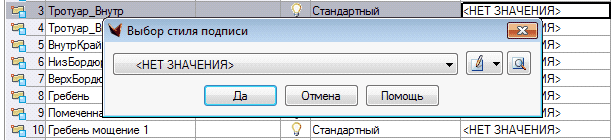

В диалоге можно добавлять нужные коды. Для добавленного кода определяются название, стиль объекта и стиль подписи.

clip2188
clip2189

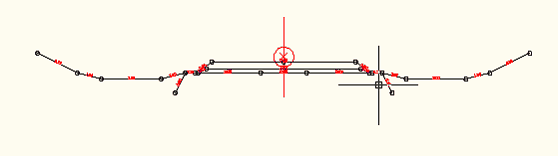

На чертеже оформление выполнено согласно заданному стилю

embim760

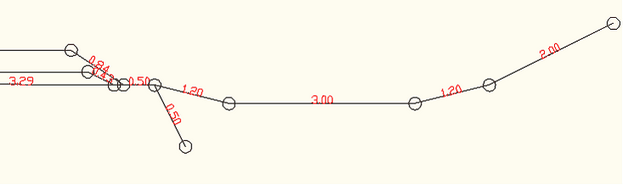

Каждое звено подписано своей длиной.

embim761

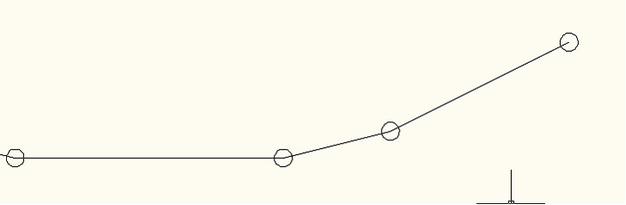

При изменении стиля подписи на «НЕТ ЗНАЧЕНИЯ» – звенья не подписаны.

embim762

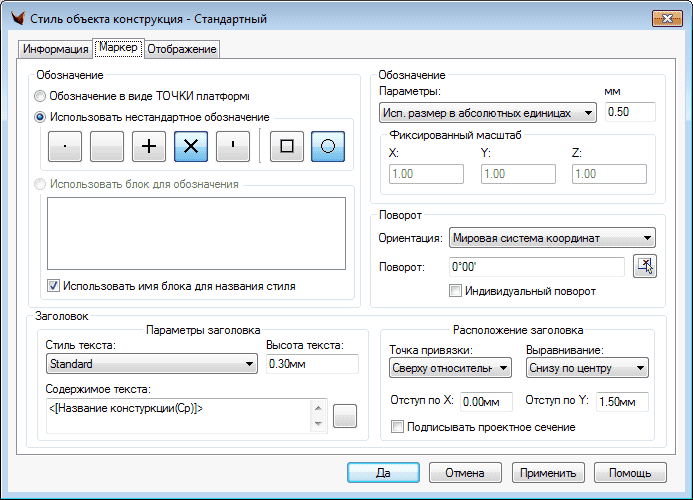

clip2190

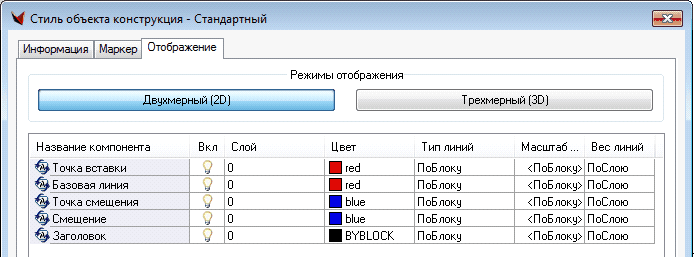

clip2191

Элементы общего вида

Элементы выхода на рельеф

Железнодорожные элементы

Условные элементы

Помеченные элементы

Автодорожные элементы

Элементы виражей
