Команда создает откос по выбранному множеству проектных сечений трассы. Границы откоса задаются при помощи кодов точек. Каждая граница может создаваться, используя несколько кодов одновременно. При этом точки с выбранными кодами сортируются для каждого поперечника отдельно и, в случае неоднозначности, используются дополнительные условия: направление (влево или вправо), порядок расчета (слева направо, справа налево, снаружи внутрь и изнутри наружу) и порядковый номер точки в этом направлении.

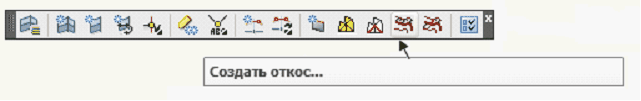

Для создания откоса нажимаем в инструментальном меню кнопку "Создать откос…"



Откос, как и описание поверхности коридора, хранится в чертеже, что позволяет его перестраивать при изменении проектных поперечников. Доступ к откосам осуществляется аналогично описанию поверхности – через проводник чертежа.



Диалог создания откоса состоит из трех вкладок. Первые две полностью аналогичны диалогу создания рельефных (3D) поверхностей коридора.



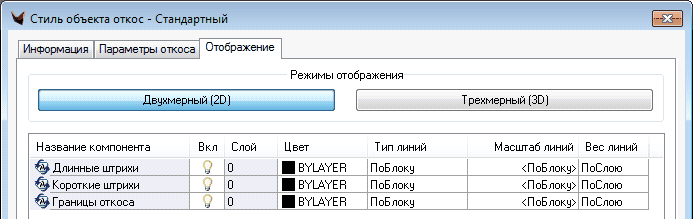

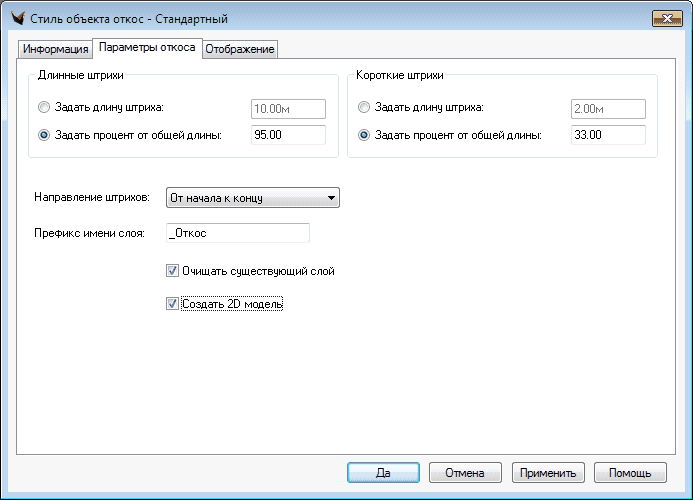

Вкладка «Общие» позволяет задать имя и папку хранения откоса в проводнике чертежа, а также стиль отображение и описание.



Вкладка «Линии сечения» предназначена для задания линий сечения, по проектным поперечникам которых будут построены откосы.

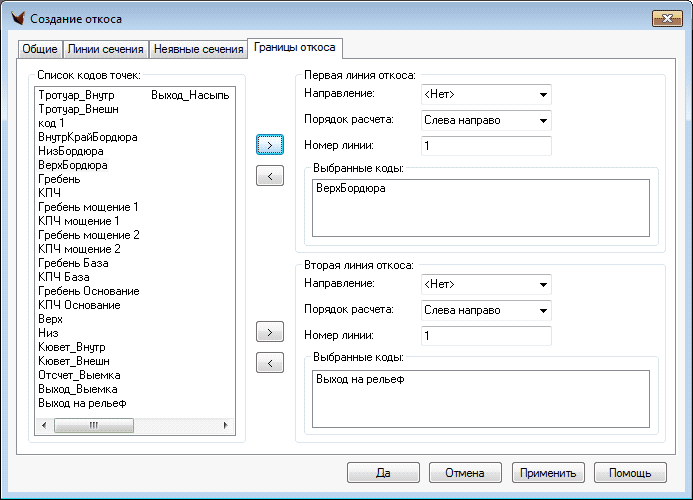

Последняя вкладка задает правила, по которым будет создан откос.

Откос задается своими границами (верх и низ или первая и вторая линия).  Каждая линия задается набором кодов точек. Т.к. точек с выбранными кодами может быть несколько, то для однозначности для каждой линии есть возможность задать дополнительные параметры:

•«Направление» – позволяет зафиксировать направление, т. е. учитывать только те точки, что находятся слева или справа от оси.

•«Порядок расчета»  – этот параметр используется в совокупности с параметром «номер линии» и указывает порядок индексации. Точки, с указанными кодами, сортируются согласно параметра «порядок расчета»: изнутри наружу, снаружи внутрь, слева направо и справа налево.  Параметры изнутри наружу и снаружи внутрь используются только в случае с фиксированным направлением.

•«Номер линии»  – порядковый номер линии (порядок определен параметром «Порядок расчета»).



Для примера рассмотрим конструкцию, состоящую из балластной призмы. Построим одну из границ откоса по коду точек «верх» (обозначены красным цветом на рисунке).

В случае параметров по умолчанию будет выбрана первая линия слева.

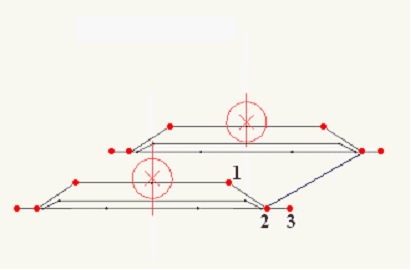

Если значение «Направление» равно «право», «порядок расчета» изнутри наружу и номер линии равен 2, то линия будет создана по второй точке справа от оси (нумерация точек в это случае подписана на рисунке)

Последний рисунок соответствует варианту «Направление» – «нет», «порядок расчета»  – справа налево и номер линии равен 3

Внимание: дополнительные параметры следует использовать только в случае неоднозначности построений. Проблему неоднозначности можно также решить, задав необходимым элемента конструкции новые коды.



Параметры созданного откоса, аналогично описаниям поверхностей, можно просмотреть в проводнике чертежа. Соответственно, они поддерживают те же операции (перестроение, редактирование параметров, копирование в папку и т.п.).

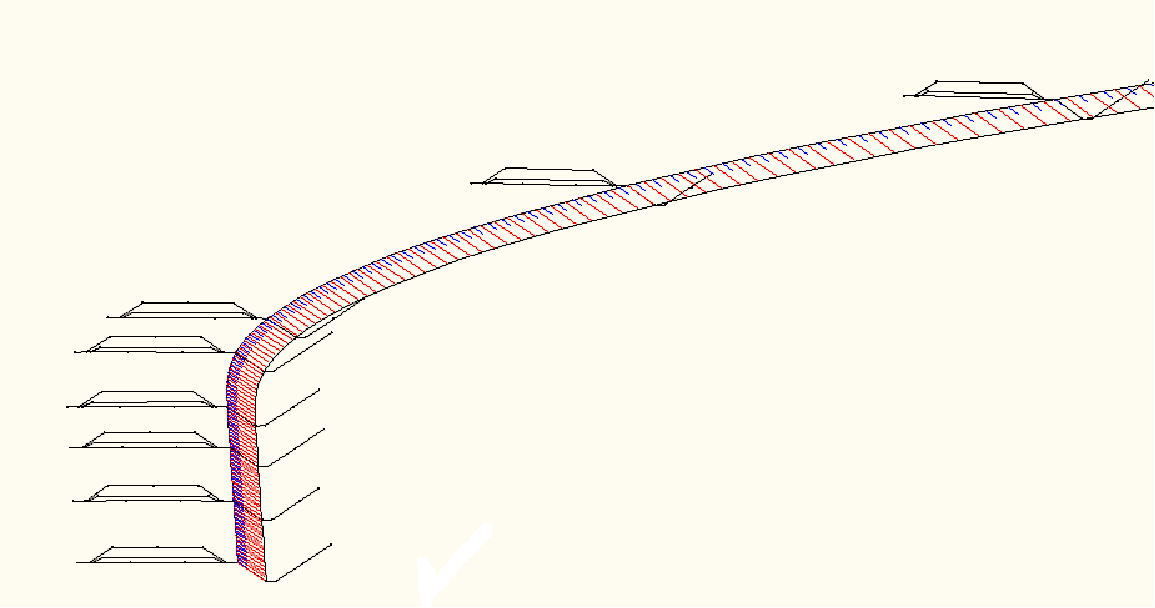

Пример созданного откоса:
