•Исправлено поднятие топознаков на рельеф. Теперь код топознака не теряется. Соответственно, не теряется и семантика топознака.
•В геодереве в папке Ситуация добавлены 3 подпапки: Точечные, Линейные, Площадные.
•Опциональный способ задания отметки (4 варианта) для точечных и точек для линейных топознаков.
•Превью в редактировании вида топознаков, в т. ч. для чертежей, созданных до версии nanoCAD 23.
•Исправлено в инсталляторе: права доступа к папкам для возможности работы команды редактирования вида топознаков.
•Исправлено в Расширении топознаков:
•копирование перетаскиванием стилей в проводнике чертежа с помощью сохранения ID корня стилей во вспомогательном классе, используемом при копировании;
•ошибка при копировании стилей, если при наличии дубликата попробовать его обновить;
•ошибка, когда не корректно отображается в превью тополиния в редакторе топознаков;
•ошибка, из-за которой цвет топознака мог сбиваться при первой загрузке/сохранении правил;
•падение, которое иногда возникало при вызове редактора топознаков после закрытия какого-либо чертежа;
•ошибка чтения/записи файлов настройки топознаков.
•Исправление в топоредакторе: загрузка типа линии при чтении файла описания, в итоге правильно отрисовывается набор знаков, в частности, ЛЭП.
•[23.1] Исправлена загрузка значков в редакторе топознаков (опоры ЛЭП и еще несколько, где координаты полигона заканчивались комментариями)
•[23.1] Возможность открывать без сбоя чертежи последующих версий.
ТОПОПЛАН
Ситуация
•Возможность при преобразовании линейных тополиний в модель получать смещенные линии.
•Исправлен вылет при редактировании стиля знака откоса из команды создания откоса.
•Расширено и исправлено создание и редактирование множества знаков откоса и стиля откоса.
•Редактор точечных топознаков.
•Конструктор линейных топознаков.

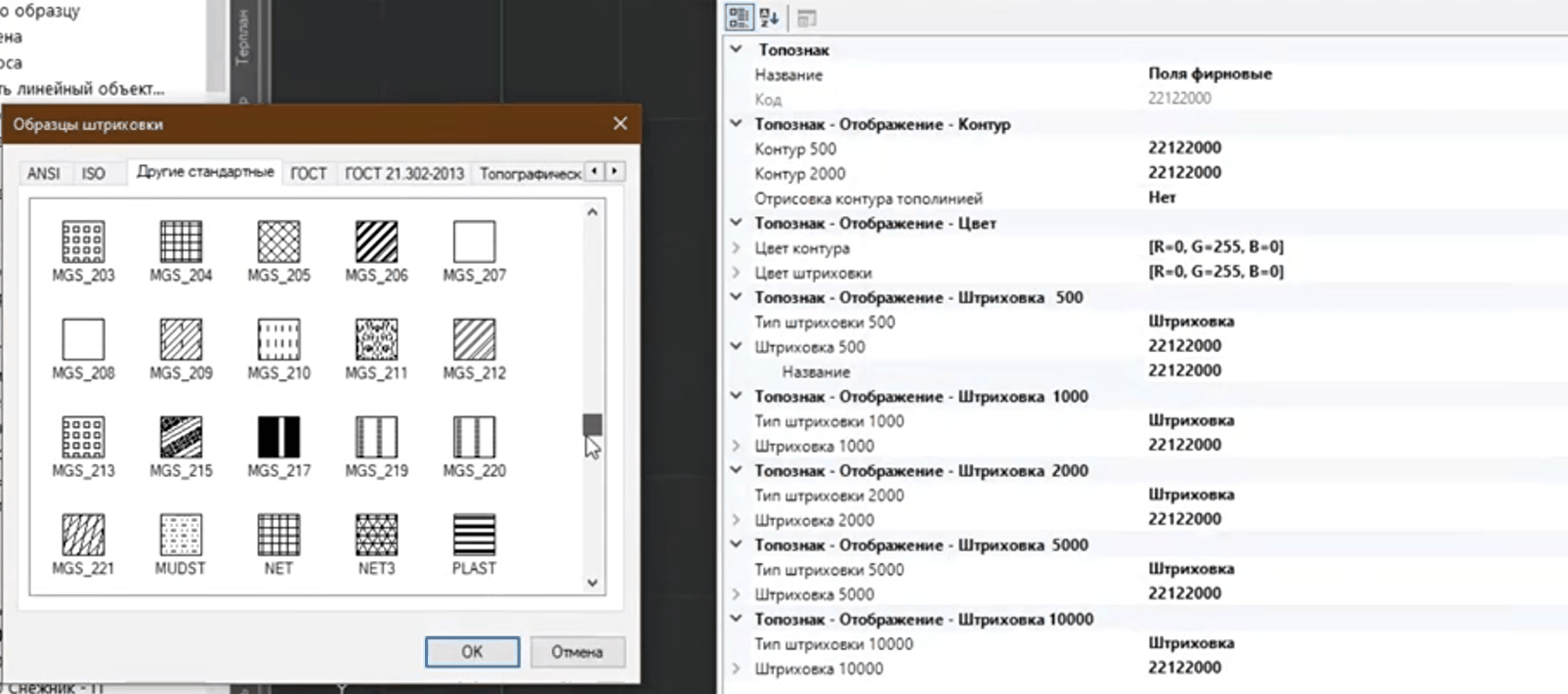

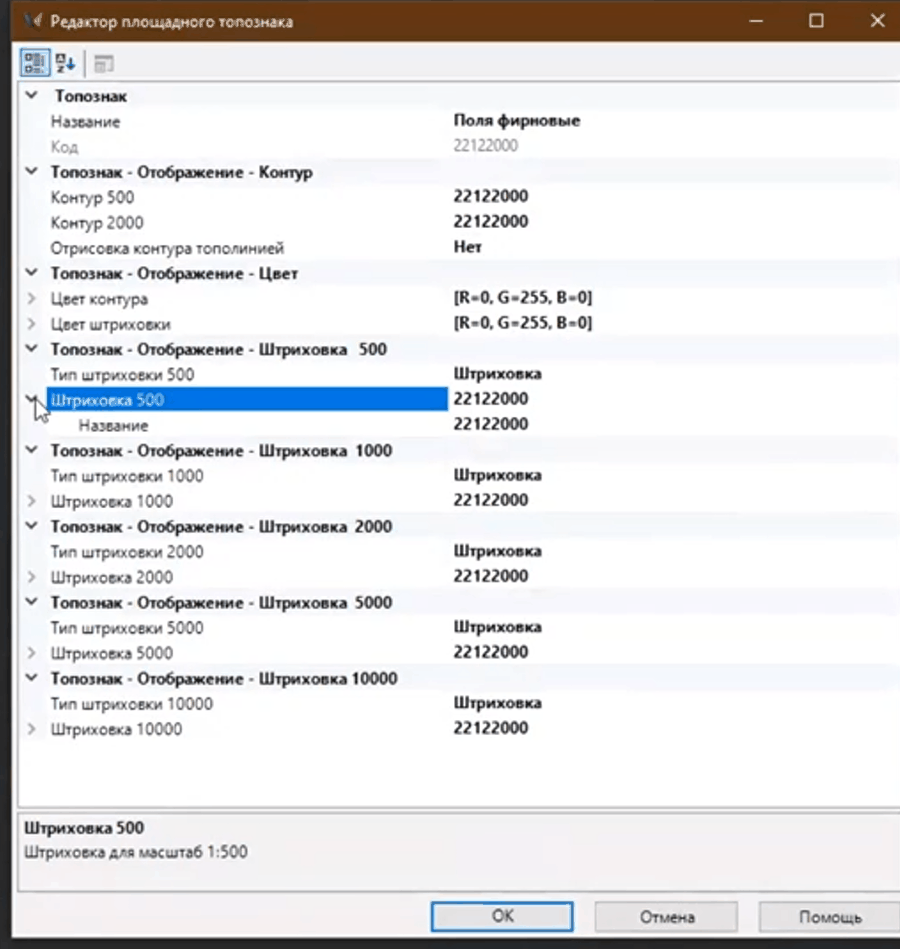

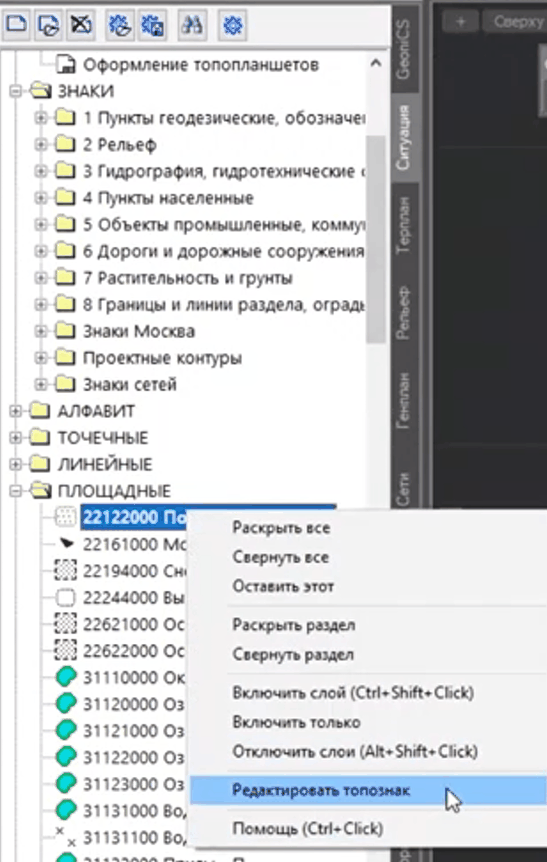

•Редактор площадных топознаков, в т.ч. для штриховки блоком.
nanoCAD GEONICS 21.0.8 для Платформы Нанокад 21.0.5851
ТОПОПЛАН
Ситуация
•Редактор точечных топознаков.
•Конструктор линейных топознаков.
•Редактор площадных топознаков, в т.ч. для штриховки блоком.
•При прополке полилиний угол задается в градусах и долях градуса при любом значении системной переменной aunits - формат задания углов.
СИТУАЦИЯ
•- Установка правильной ширины линии для масштабов.
•Запоминание введенных параметров отображения Проектного 3D откоса
•Расширено и исправлено создание и редактирование множества знаков откоса и стиля откоса.
•[20.1.2] Исправлен вылет при редактировании стиля знака откоса из команды создания откоса.
nanoCAD Геоника 11.x
ТОПОПЛАН
Ситуация
•Добавлены динамические подписи для линейных объектов:
oПодпись «Сегмент» позволяет подписать сегменты у линейного объекта. Поддерживаются стандартные примитивы отрезок, дуга, 2D и 3D полилиния, а также геоны тополиния, геолиния, структурная линия и граница поверхности.
oПодпись «Пикет-смещение» позволяет подписать точку в системе координат линейного объекта.
Поддерживаются стандартные примитивы отрезок, дуга, 2D и 3D полилиния, а также геоны тополиния, геолиния, структурная линия и граница поверхности. Доступна возможность задать отметки по поверхностям.
oПодпись «Точка на объекте» позволяет подписать точку на линейном объекте.
Поддерживаются любые линейные объекты. Доступна возможность задать отметки по поверхностям.
•Изменено ограничение размеров листа при оформлении планшетов.
•Исправление в штриховке знака откоса (направление малых штрихов).
•Добавлены ведомости общего вида:
oВедомость Точечные объекты позволяет отображать информацию по точечным объектам.
oВедомость Линейные объекты позволяет отображать информацию по линейным объектам.
oВедомость Площадные объекты позволяет отображать информацию по площадным объектам.
oВедомость Объекты чертежа позволяет отображать сводную информацию по точечным, линейным и площадным объектам.
•Добавлены Ведомости для линейных объектов:
oВедомость Сегменты объекта позволяет отображать информацию сегментам линейного объекта.
oВедомость Точки на объекте позволяет отображать информацию по точкам линейного объекта. Точки могут быть заданы различными условиями отбора.
•Добавлена возможность присоединять семантику GeoniCS при создании топознака. (см. Работа с семантикой)
•Исправлена ошибка Работы с семантикой AutoCAD Map.
•Добавлена возможность запроса выноски для подписи Точка на объекте.
•Установка правильной ширины линии для масштабов.
2019 для Автокада 2019-2013 32-64
Ситуация
•Добавлены ведомости общего вида:
oВедомость Точечные объекты позволяет отображать информацию по точечным объектам.
oВедомость Линейные объекты позволяет отображать информацию по линейным объектам.
oВедомость Площадные объекты позволяет отображать информацию по площадным объектам.
oВедомость Объекты чертежа позволяет отображать сводную информацию по точечным, линейным и площадным объектам.
•Добавлены Ведомости для линейных объектов:
oВедомость Сегменты объекта позволяет отображать информацию сегментам линейного объекта.
oВедомость Точки на объекте позволяет отображать информацию по точкам линейного объекта. Точки могут быть заданы различными условиями отбора.
•Добавлена возможность присоединять семантику GeoniCS при создании топознака. (см. Работа с семантикой)
•Исправлена ошибка Работы с семантикой AutoCAD Map.
•Добавлена возможность запроса выноски для подписи Точка на объекте.
Геоника 8
ТОПОПЛАН
Ситуация
•Добавлен новый тип откоса - "откос добычного уступа".
•Доработана команда "Пересечение координатных линий" (расстановка крестов).
•Добавлена возможность задать цвет отрисовки для параллельных линий в описании линейных знаков (ключевое слово color).
•Добавлено сохранение параметров при создании знака откоса 2Д и добавлена возможность задать параметры указанием на объект в чертеже.
•Исправлено отображение знака 32370000 (Лотки и желоба для подачи воды).
•Исправлена ошибка отрисовки топознаков (цвет, вес, тип линий), если чертеж используется как внешняя ссылка.
•Исправлена отрисовка первого сегмента линейного топознака.
•[8.1.0] Исправлено отображение знака "Отметка высот - Т - 12000000".
2018 для Автокада 2018-2013 32-64
ТОПОПЛАН
Ситуация
•Добавлены динамические подписи для линейных объектов:
oПодпись «Сегмент» позволяет подписать сегменты у линейного объекта. Поддерживаются стандартные примитивы отрезок, дуга, 2D и 3D полилиния, а также геоны тополиния, геолиния, структурная линия и граница поверхности.
oПодпись «Пикет-смещение» позволяет подписать точку в системе координат линейного объекта.
Поддерживаются стандартные примитивы отрезок, дуга, 2D и 3D полилиния, а также геоны тополиния, геолиния, структурная линия и граница поверхности. Доступна возможность задать отметки по поверхностям.
oПодпись «Точка на объекте» позволяет подписать точку на линейном объекте.
Поддерживаются любые линейные объекты. Доступна возможность задать отметки по поверхностям.
•Изменено ограничение размеров листа при оформлении планшетов.
•Исправление в штриховке знака откоса (направление малых штрихов).
2017 для Автокада 2017-2010 32-64
ТОПОПЛАН
Ситуация
•Добавлена возможность задать цвет отрисовки для параллельных линий в описании линейных знаков (ключевое слово color).
•Добавлено сохранение параметров при создании знака откоса 2D и добавлена возможность задать параметры указанием на объект в чертеже.
•Исправлено отображение знака 32370000 (Лотки и желоба для подачи воды).
•[17.1.0] Добавлен новый тип откоса - "откос добычного уступа".
•[17.1.0] Доработана команда "Пересечение координатных линий" (расстановка крестов).
•[17.1.0] Исправлена ошибка отрисовки топознаков (цвет, вес, тип линий), если чертеж используется как внешняя ссылка.
•[17.1.0] Исправление отрисовка первого сегмента линейного топознака.
•[17.1.0] Исправлено отображение знака "Отметка высот - Т - 12000000".
2015 для Автокада 2016-2010 32-64
ТОПОПЛАН
Ситуация
•Добавлена возможность копирования знака откоса.
•[.1] Исправлено неправильное задание ширины в топознаках, которые это допускали (дороги и т.д.).
•[.4] Добавлено сохранение глобальных настроек.
•[.4] Добавлена возможность сохранять цвет объектов при операции «Автозамена».
•[.4] Добавлены знаки для отрисовки существующих сетей водопровода (В1, В2, В3) и канализации (К1, К1Н, К2, К3).
•[.4] Исправлено отображение знака "51361960 - Люк телефонной канализации".
2014 для Автокада 2014-2010 32-64
ТОПОПЛАН
Ситуация
•Доработано оформление планшетов:
oдобавлена схема расположения листов,
oдобавлена простановка координат в углах,
oдобавлена возможность ручной нумерации листов и отключения отдельных листов,
oдобавлена возможность смещения ряда или строки с листами по вертикали или горизонтали,
oдобавлено сохранение схемы разбивки планшетов в пространстве модели на отдельном слое, с возможностью использования этой разбивки при новом оформлении.
•Добавлена стилизация 2D откоса.
•Добавлены знаки «Градостроительное проектирование».
•Установлены по умолчанию условные знаки с шрифтом TrueType.
•[.1] Исправлено создание вьюпорта в оформлении при включенной привязке.
•[.1] Исправлено падение в 2D откосе при операции копирования-вставки.
•[.2] Исправлена равномерная штриховка 2D откоса.
2013 для Автокада 2013-2010 32-64
ТОПОПЛАН
Ситуация
•Добавлено альтернативное отображение точечных и линейных знаков с использованием TrueType шрифтов.
•Добавлена возможность расстановки крестов по рамке.
•Добавлена возможность обратного переименования слоев после операции переименования "Код в Название".
•Добавлена команда «Поворот объектов по ПСК».
•Расширен набор точечных и линейных знаков для линейных изысканий (65 знаков).
•[.1] Исправлено зависание на тополинии при загрузке чертежей из ранних версий GeoniCS 2007-2009.
•[.1] Исправлена автозамена площадных знаков.
•[.2] Улучшена штриховка 2D откоса.
GeoniCS 10.23.2
ТОПОПЛАН
Ситуация
•Улучшена штриховка 2D откоса.
GeoniCS 10.23.1
ТОПОПЛАН
Ситуация
•Исправлен импорт RGD файлов – опционально игнорируются точки с нулевыми координатами и высотой.
•Подправлена подчистка в 2D откосе.
•Исправлен размер креста в оформлении топоплана.
•Исправлено зависание при загрузке чертежей из ранних версий GeoniCS 2007/2008/2009.
•Исправлена замена/автозамена площадных знаков.
GeoniCS 10.23.0
ТОПОПЛАН
Ситуация
• Добавлена команда «Пересечение координатных линий».
• Поддержка геона СЕТИ.
• В точечных УЗ атрибут Z блока при установленной опции "Запрос высоты" заполняется значением высоты.
• Подправлен импорт RGD файлов.
GeoniCS 10.15.0
ТОПОПЛАН
Ситуация
• В знаке откоса исправлена установка весов линий для подошвы.
• Исправлены опции команды «Параметры линейных знаков».
• Проинсталлированы топографические шрифты.
• Исправлено отсутствие свойств в тополиниях при открытии чертежа.
• Для масштаба 1:2000 добавлены знаки 61342000, 61342000, 61344000, 61344000, 61344000, 71224000, 71131100, 62360000.
• Исправлена ошибка при операции замены трассы на тополинию.
• Исправлена ошибка при редактировании бровок откоса через редактор элементов.
GeoniCS 10.6.6
ТОПОПЛАН
Ситуация
• Автозамена при пользовательском масштабе.
• 2D откос: модифицировано построение равномерной штриховки.
• В тополинии сделан корректный поворот текста в ПСК.
• Отображение свойств тополинии в Менеджере свойств.
• Исправлен слет при попытке редактировать данные установок топознаков "Слои по файлу" после открытия нового чертежа.
• Исправлен сбой в присоединении семантики для знаков, значения свойств по умолчанию которых не определены.
• Подправлены УЗ:
o ЖД_4 – добавлены новые виды отображения и подправлены виды для стрелок 1/9.
o «Лоток междушпальный» (62374000).
o «Земля заболоченная» (72341000) – удален.
o «Контур растительности» (71000000) – отрисовка для разных масштабов.
o «Линия связи подземная кабельная» (51334000).
o «Канализация ливневая открытая» (51313600) – добавлена надпись “Кл”.
o «Ворота шлюза» (32121000) – динамический блок.
o «Знак рекламы (К)» (44409100) – динамический блок.
o «Дренажная сеть» (51313610), «Дренаж (М)» (51313660) – добавлена стрелочка указания направления.
o «Сады фруктовые с ягодниками (П)» (71123200), «Ягодники (П)» (71223200) – исправлены штриховки.
o «Электрокабели ВН подземные (Л)» (51324100), «Электрокабели НН подземные (Л) » (51324200) – подправлены размеры линий.
o «Подпись пикета на пути (T) » (67113000) – исправлена точка вставки.
• [.5] Исправлено отображение свойств плоского откоса в менеджере свойств.
• [.6] Корректное оформление планшетов в ПСК.
• [.6] Поддержка 3D полилиний в качестве бровок в знаке откоса.
• [.6] Исправлен контур для знака «51111000 – Карьер П».
GeoniCS 10.1
ТОПОПЛАН
Ситуация
• Исправлена плавающая ошибка при работе с семантикой топоплана.
• Подправлена команда «Работа по образцу» – применяет цвет и слой знака-образца.
• Не создаются слои топознаков без их отрисовки при сколке.
• Оптимизирована отрисовка Специальные знаки (откос). Откосы, которые невозможно заштриховать, подсвечиваются залитым красным ограничивающим прямоугольником. В знаке откоса не редактировалась верхняя бровка, кроме ручек. А нижняя редактируется по командам редактора, но не обновляется пока не зайдешь и не выйдешь по кнопке «Да» из параметров откоса. То же самое и со флипом бровок. Исправлено.
• Накладка/замена для точечных знаков – многовидовых динамических блоков.
• Исправлена печать тополиний цвета byblock.
• Накладка/замена точечных знаков с видами в динамических блоках.
• Новые знаки ЖД_2, ЖД_3, ЖД_8.
• Подправлена толщина линий в знаках линий связи.
• Сохраняется текущий слой после команды Автозамена. Исправлена генерализация: корректно работает со всеми примитивами.
• Исправлена команда переименования слоев при наличии ЖД слоев.
ТОПОПЛАН
СИТУАЦИЯ
Накладка на геометрические элементы.
Вставка динамических блоков с видами в топоплане.
Сохранение настройки «слои по файлу».
Трасировка при отрисовке бровок в двумерном откосе.
Подправлен угол наклона текста в линейных знаках коммуникаций.
2009 для Автокада 2009 Сборка 8.8
Ситуация
После отрисовки топознаков текущий слой не изменяется.
Накладка и трассировка топознаков по трассам.
2007 для Автокада 2007 и 2008 для Автокада 2008
ТОПОПЛАН
Ситуация
Вновь создаваемые слои при установках "слои по файлу" не усекаются до 8 символов.
GeoniCS 7.15
ТОПОПЛАН
СИТУАЦИЯ
Улучшение штриховки откоса – согласование штрихования по соседним полигонам.
Создание топознаков по геоточкам с учетом кода.
Включена работа с семантикой.
• Исправлена ошибка в отображении неукрепленного плоского откоса.
• Сохранение установок отрисовки откоса.
• Исправлен сбой при операции изменения масштабов УЗ при выборе всех примитивов.
GeoniCS 7.10
ТОПОПЛАН
Ситуация
Улучшена штриховка при выводе знака откоса.
Он экранирует нижележащие примитивы.
GeoniCS 7.5 для Автокада 2007/2008
ТОПОПЛАН
СИТУАЦИЯ
Задание высоты текста при отрисовке условных знаков, состоящих из текста.
Ввод координаты Z при отрисовке специальных линейных знаков – подземных коммуникаций, ЛЭП.
Условные знаки:
22120000-22122000 – Поля фирновые
22160000-22161000 – Морены
51317000 – Нефтепровод
51317100 – Нефтепровод надводный
51317200 – Нефтепровод наземный
51317300 – Нефтепровод подводный на поверхности дна
51317400 – Нефтепровод подводный под дном
51317500 – Нефтепровод подземный
• Исправлена отрисовка условного знака 51372500 – Коллектор нефтепровода.
• Привязки к бровкам знака существующего откоса. Улучшен алгоритм штрихования полигонов откоса.
• Отрисовка площадных знаков (штриховка) на больших координатах.
ТОПОПЛАН
• Для знака 2D откоса добавлена поддержка дуговых сегментов. Исправлена ошибка в 2D откосе для замкнутых бровок.
GeoniCS 2006 -- 6.6
ТОПОПЛАН
Подправлен геон 2D откос – одинаковая отрисовка коротких штрихов для замкнутых и разомкнутых объектов, а также их простановка и изменение в менеджере объектов.
GeoniCS 2006 -- 6.4
ТОПОПЛАН
Исправлена отрисовка знака откоса при наличии Object Enabler.
Исправлена проблема со сменой типов линий для стандартных примитивов Автокада в Object Enabler.
GeoniCS 2006 -- 6.2
ТОПОПЛАН
Подправлен объект плоский откос – свал при экранировании
Обновление 5.11 (финал) ТОПОПЛАН (СИТУАЦИЯ)
Многие точечные знаки реализованы в виде динамических блоков (только для Автокада 2006).
Обновление 5.8 ТОПОПЛАН
Для Автокада 2006 реализовано представление ряда точечных знаков параметрическими (динамическими) блоками Автокада 2006.
Обновление 5.4
Расширение геона знак Откос.
Обновление 5.1
Модуль Топоплан (ядро) – новое окно установок операций.
Обновление 5.8
ТОПОПЛАН
СИТУАЦИЯ
Исправлена ошибка сохранения объектов топоплана с центровкой, левым или правым краем.
Построение 2D откоса из логически замкнутых линий. Работало только с физически замкнутыми линиями.
Обновление 5.4
ТОПОПЛАН
Исправлена ошибка отскока атрибутов при замене-накладке точечных знаков.
Обновление 5.-1
ТОПОПЛАН
Возможности
• указать, что операция производится со знаком, с которым работали последним,
• указать знак в чертеже и тем самым задать тип знака, с которым будет выполняться текущая операция.
Обновление 5.-3 ТОПОПЛАН
Вызов тулбаров указанием на объект.
Обновление 4.11 Топоплан
Трассировка для линейных и площадных знаков.
Обновление 4.8 Топоплан
Оптимизированное отображение тополиний с учетом длин штрихов и угла между ними.
Обновление 4.6
Новые и обновленные знаки в Топоплане.
Новые окна в Топоплане.
Обновление 4.5 СИТУАЦИЯ
Сделана связь между типами линий Автокада и тополиниями GeoniCS – можно использовать изменение типа, команду _Matchprop, загрузку типов.
Можно изменять параметры тополиний – ширину и тип оси.
Утилиты: Переработана Трассировка по контурам.
Обновление 4.3 ТОПОПЛАН
В оформлении топопланов стало можно задавать произвольные размеры планшетов.
В поставку включены топографические шрифты.
Новое окно Установки отрисовки.
Улучшена работа с площадными знаками – теперь их можно выбирать и по контуру, и по штриховке при операциях накладка/замена.
При импорте RGD файла точки с неизвестным или неправильным кодом располагаются на указанном слое; добавлен отчет импорта RGD файла.
Обновление 4.2 Ситуация
Установка стиля текста в точечных УЗ.
Возможность задания цвета отрисовки для точечных (только для знаков в виде текста), линейных и площадных.
Возможность ввода координаты Z в линейных топознаках.
Обновление 4.1 ТОПОПЛАН
У геолиний может быть отметка Z (они стали мультивидовым объектом: при взгляде сверху – линейный топознак, при другом угле зрения – 3D-полилиния, в т.ч. с дугами). Это позволит, в частности, моделировать пространственое положение существующих сетей в GeoniCS CЕТИ. Старые геолинии автоматически конвертируются в новые в начале работы.
Появилась возможность замены и накладки на сплайновые полилинии и сплайны.
Замена и автозамена иcохраняет в объектах метки, расширенные и объектные данные, связи к БД и др.
Обновление 4.6 Ситуация
Изменения в знаках:
новые знаки db0
51231000 – Цистерны
51361991 – Люк смотрового колодца на сети
51361992 – Люк колодца с пожарным гидрантом
51361993 – Люк колодца с гидравлическим затвором
51478421 – Опоры деревянные круглые спаренные для эстакады
51478810 – Опора трассы технологических трубопроводов
82002010 – Опоры спаренные железобетонные
измененные знаки db1
44220000 Здания строящиеся (контур)
44230000 Здания разрушенное
44309000 Ступени для подъема на сооружение
45230000 Въезды под арки
45250000 Переходы и галереи
новые знаки db1
51231100 Ограждения газгольдеров
51311500 Трубопроводы наземные в футляре
51311510 Трубопроводы подземные в футляре
51311520 Трубопроводы технологические подземные
51311530 Трубопроводы технологические на стойках
51311540 Трубопроводы технологические в лотке
51631000 Эстакада технологическая на деревянных столбах"
51632000 Эстакада технологическая на ж.б. опорах"
51633000 Эстакада технологическая на металлических опорах
51634000 Эстакада технологическая без указания типа опор"
61341500 Часть улиц проезжая одностороняя без бортового камня
61342010 Край площадок с покрытием без бордюра
новые знаки db2
71111110 Леса высокоствольные
71111130 Леса угнетенные и низкорослые
71114000 Поросль
Ошибки в знаке откоса.
Обновление 4.5
Ситуация
При обрезке тополиний тип линии сохраняется у любой из частей.
* По тополиниям стало можно штриховать.
Обновление 4.3 ТОПОПЛАН
Исправлено кнопочное меню (требовалось нажатие ввода).
Откат при отрисовке геолиний.
При замене (и автозамене) не удалялись некоторые площадные объекты.
Исправлена ошибка в отрисовке при откате точки в линейных и площадных знаках.
Исправлена ошибка в импорте RGD файла при отрисовке линейных и площадных знаков (не отрисовывалась последняя точка).
Обновление 4.2 ТОПОПЛАН
Сбой при откате точечных знаков с атрибутами.
Ошибка при работе со слоями с полным наименованием (когда слой, в который переименовывается старый слой, существует).
Превью точечных знаков в ЛЭП и подземных коммуникаций.
Исправлена ошибка в оформлении топопланшетов – в масштабе <= 1:500.
Исправлена ошибка оформления топопланшета: верхняя толстая линия была завалена к началу – не горизонтальна; стиль ESKD1 без наклона.
Добавлены некоторые знаки.
Обновление 4.1 Ситуация
Ошибки в редактировании 2D откоса – параметры были взяты не из объекта, а из глобальных установок.
Ошибки в редактировании 2D откоса – можно было выбирать для редактирования несколько примитивов.
Ошибки в редактировании 2D откоса через Менеджер свойств.
Ошибки в отрисовке зданий – в диалоговом окне в закладке "Дополнительные" если тип здания был "подземный", то параметр "длина штрихов" не открывался.
Обновление 4.4
* Тополинии теперь расчленяются в 3D полилинии.
Обновление 3.10 ТОПОПЛАН: Сохранение при замене, превращении в контура и автозамене всех данных топографического объекта, как-то: метка, объектные и расширенные данные, связи с базами данных.
Обновление 3.8 ТОПОПЛАН
Чтение RGD-файла RGS.
Оформление планшетов.
Модель: замена линейных и площадных объектов топоплана на полилинии с указанным классом.
Геолинии расчленяются на визуально совпадающие элементы.
Обновление 3.7
ТОПОПЛАН
Отрисовка на слои, указанные в файле (в частности, на слои GeoniCS Изыскания RGS).
Обновление 3.6
ТОПОПЛАН Объект 2D-откос приведен в соответствие с ГОСТом.
Обновление 3.4
ТОПОПЛАН
Знаки подземных коммуникаций.
Знаки ЛЭП.
Отрисовка линейных знаков с шириной от оси, левого или правого края.
Замена-накладка на сглаженные (fit) полилинии.
Расширение номенклатуры знаков для совместимости с возможностями полевого кодирования RGS.
Обновление 3.4
ТОПОПЛАН
Не работала замена-накладка геолинии на обычную полилинию.
Обновление 3.3 ТОПОПЛАН
Установки топознаков (Ввод префикса к слоям,
Ввод количества знаков, берущихся из классификатора).
Переименование слоев с учетом префикса.
