<< Оглавление >> Точка на объекте |

|

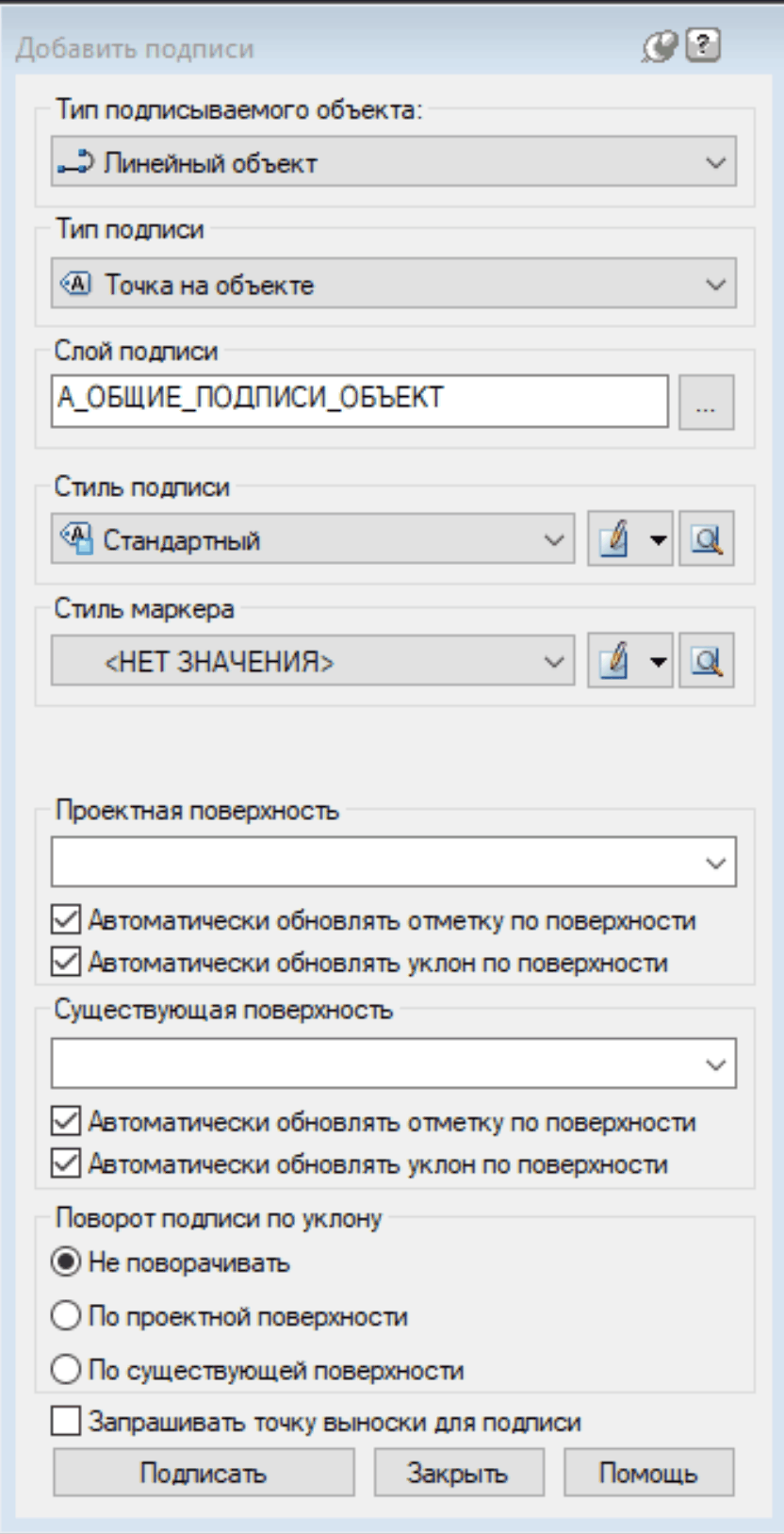

Подпись «Точка на объекте» позволяет подписать точку на линейном объекте.
Поддерживаются любые линейные объекты. Можно задать отметки по поверхностям.

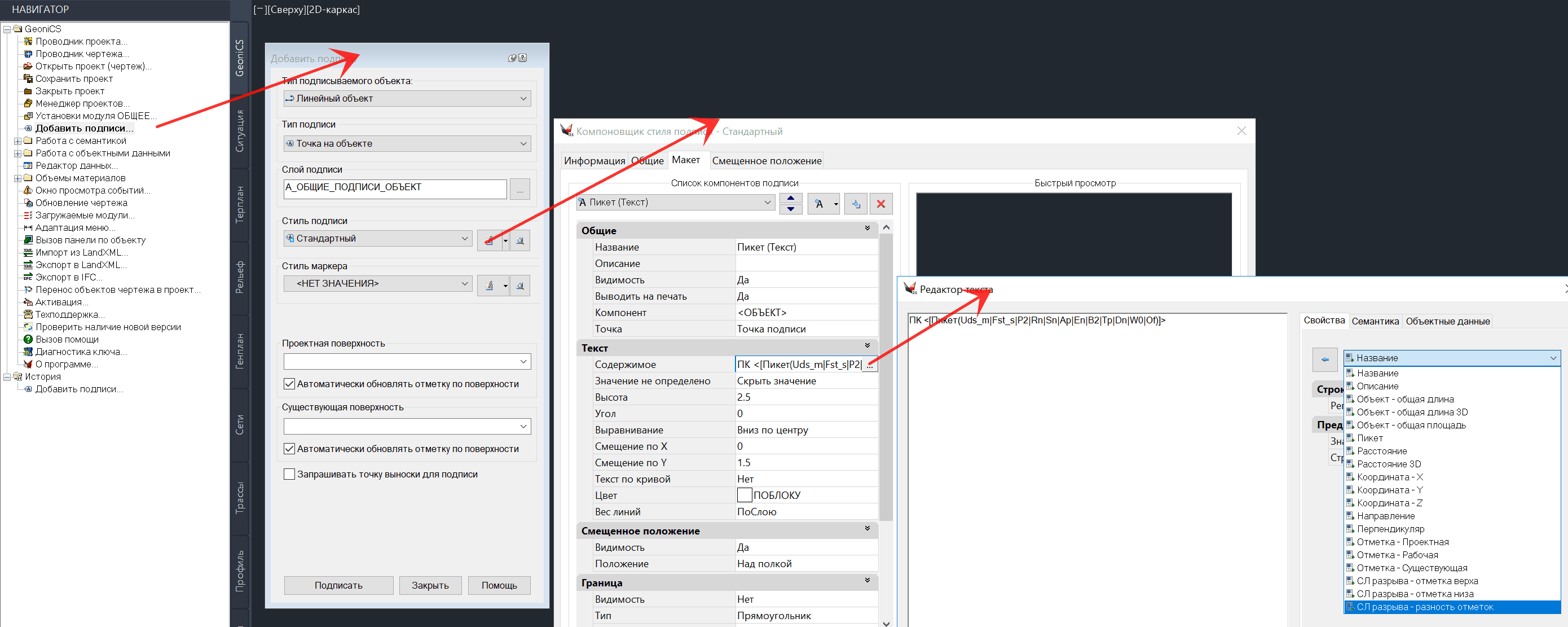

Для данного режима запрашиваются точки, причем автоматически включаются привязки!

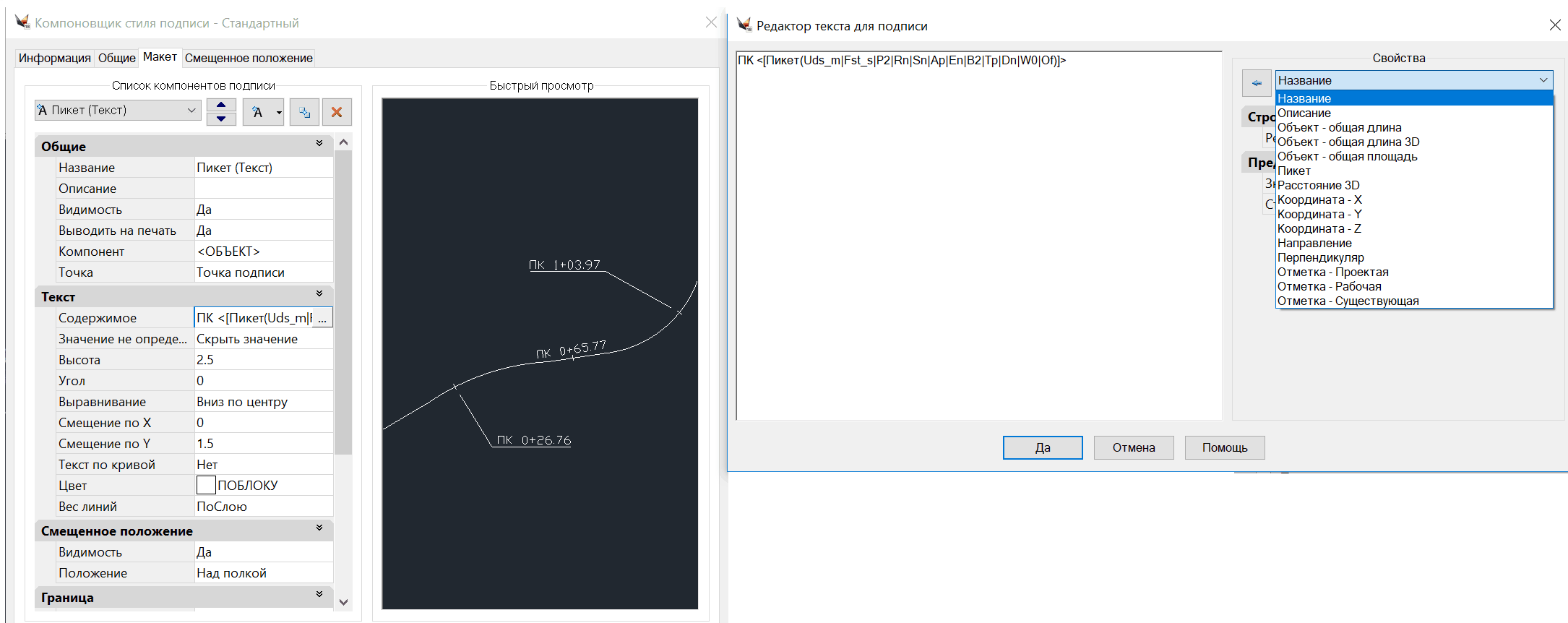

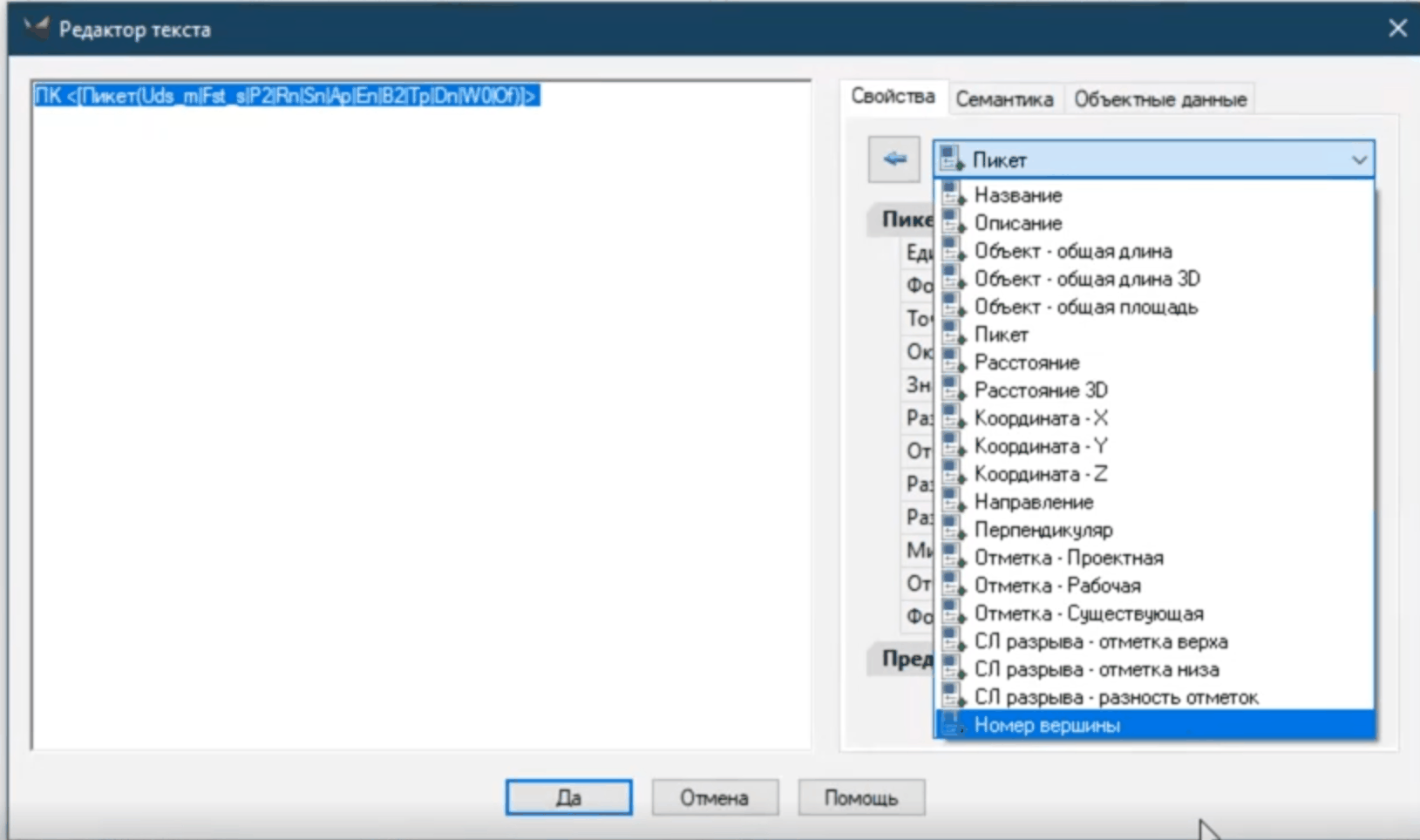

Будет добавлено: Номер предыдущей вершины и расстояние от нее, номер ближайшей вершины и расстояние от нее, а также Парам.

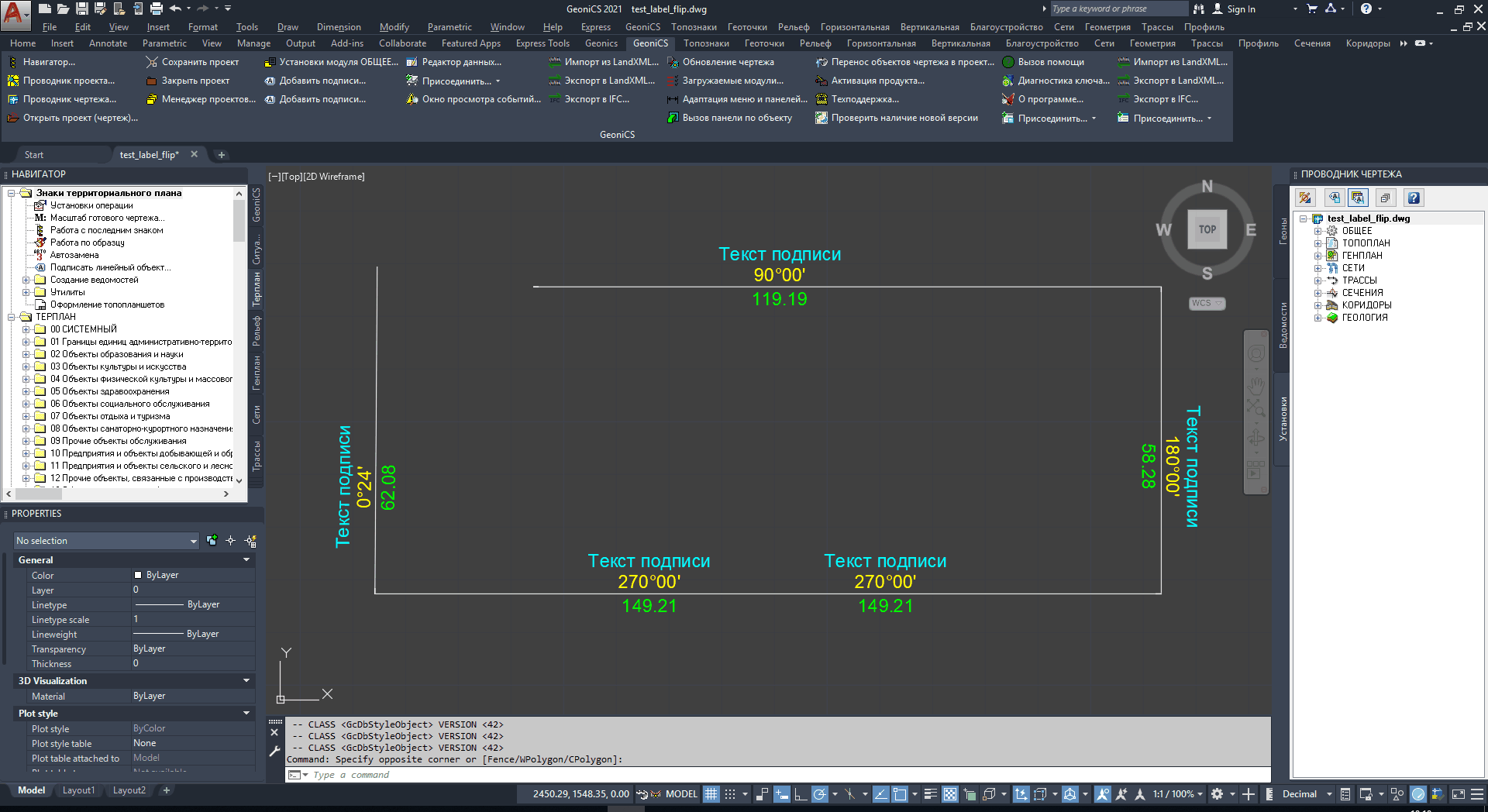

По умочанию всё располагается с одной стороны линии

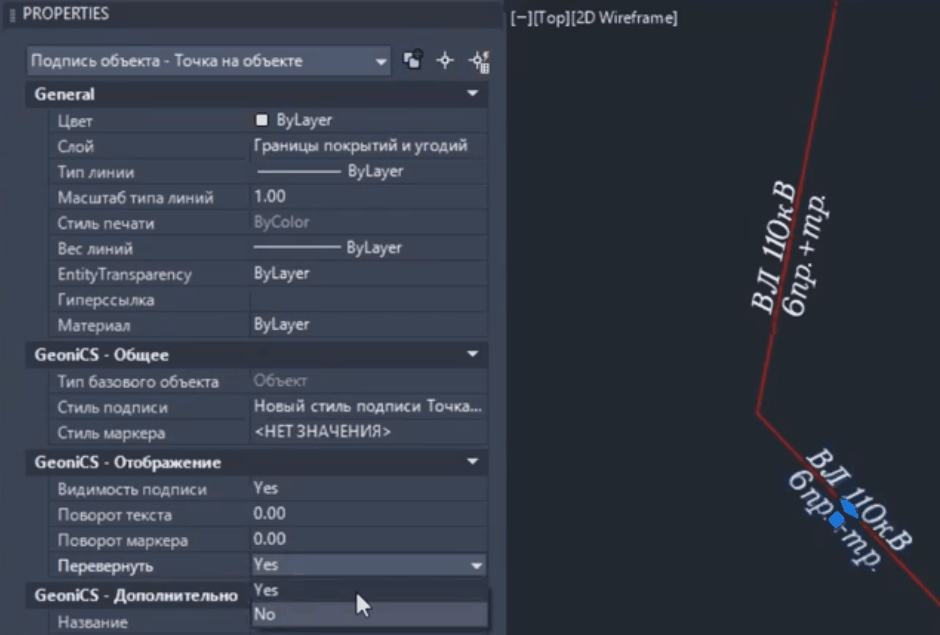

В свойствах есть возможность переворота выбранных подписей при отображении

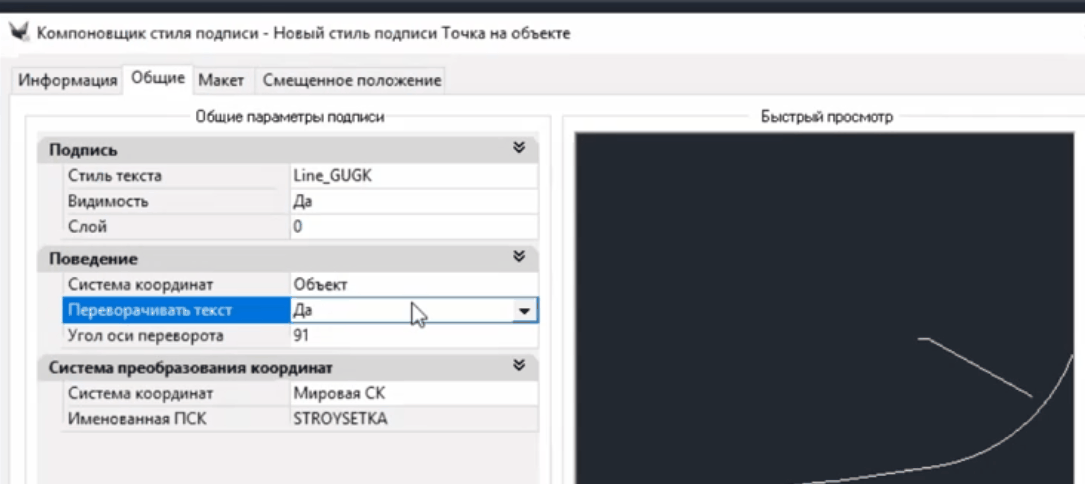

Если в стиле использовать переворачивать текст
,то будет

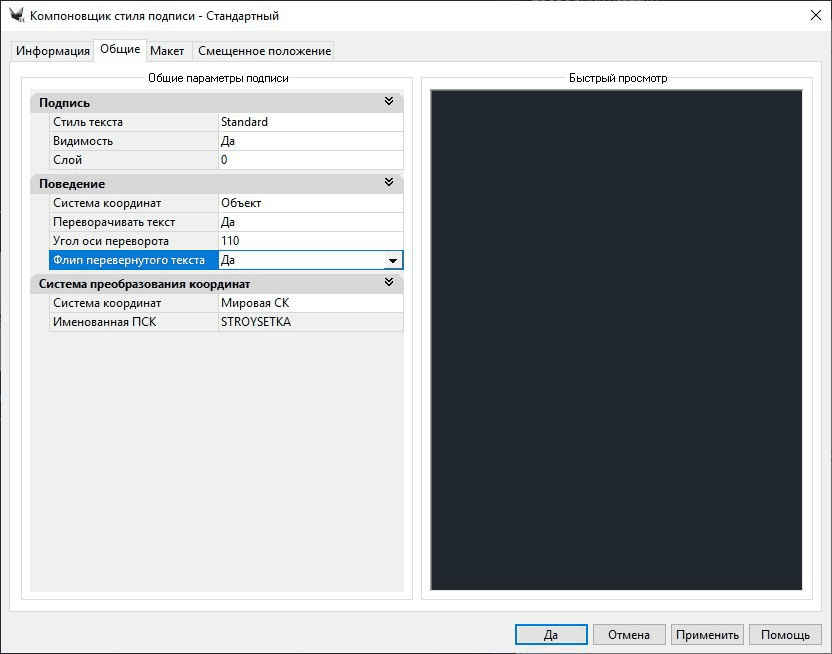

В стиле дополнительная возможность: флип при перевороте. Т.е. если в зависимости от угла поворота линии перевернулась подпись, то дополнительно делать флип.

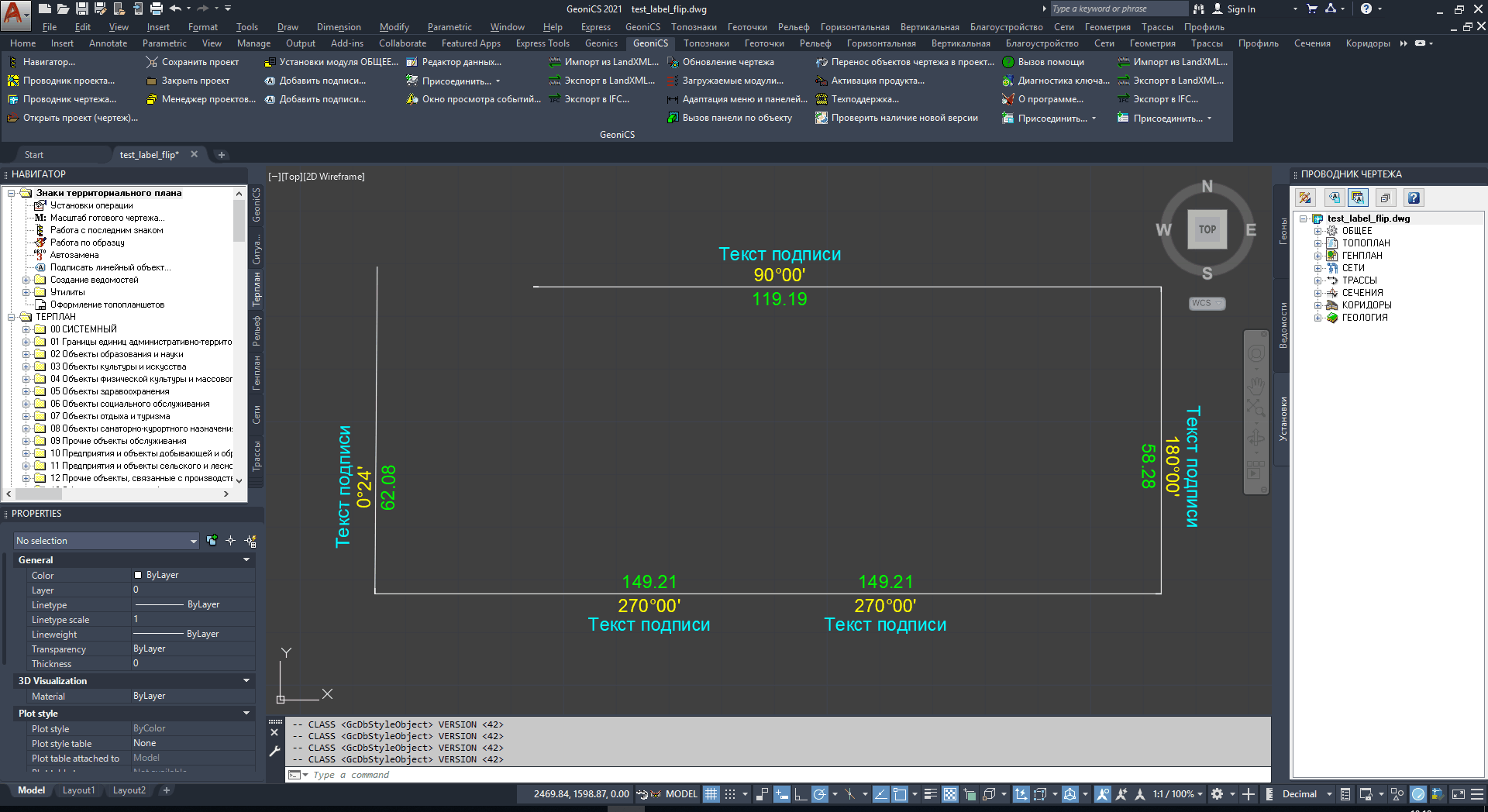

На рисунках ниже приведены примеры отображения подписей:

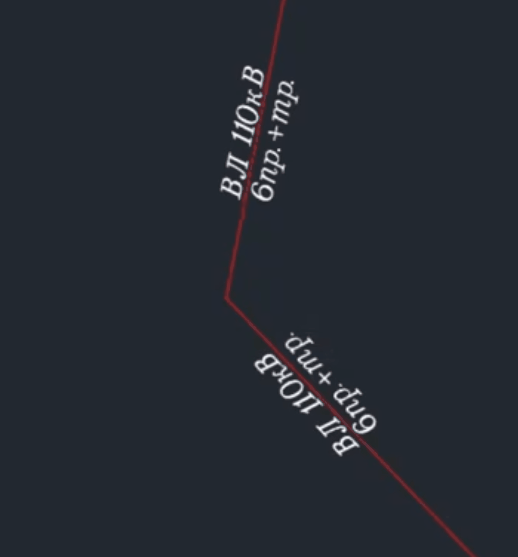

а) без переворота:
б) с переворотом:
в) с переворотом и флипом текста:
