Установки операций

Previous pageReturn to chapter overviewNext page

фильм   фильм2

embim141



См. Установки чертежа

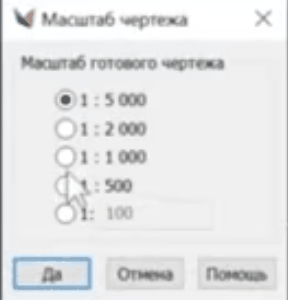

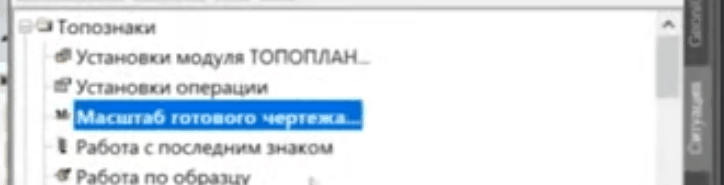

Масштаб создаваемых знаков определяется Установкой масштаба готового чертежа. Масштаб выходного чертежа (500, 1000, 2000, 5000, произвольный – в ТОПОПЛАНе происходит "привязка" к ближайшему виду условного знака. Например, при масштабе 1:200 знаки будут масштаба 500, а чертеж 1:200.)

Установки позволяют задать особенности операций сколка, накладка, замена.

Установки запоминаются в системе и действуют в следующих сеансах.

clip2579

Операции работают в соответствии с установками в данном окне. Система помнит установки для данного сеанса с данным чертежом.

Установки в окне для каждой операции определяют:

1. Параметры названия слоя

- Указанный слой отрисовки.

Опция определяет Слой, на котором будет отрисован знак.

принятый по умолчанию (для топознаков – в соответствии с классификатором; для геолиний текущий и принятый по умолчанию совпадают)

текущий слой

слой примитива-прототипа (для накладки и замены)

указанный (можно выбрать из выпадающего списка или ввести свой – работает для текущей выбранной операции, если предыдущее значение "указанный").

При установленной опции “По умолчанию” доступны пункты «Слои по файлу», «Использовать префикс слоев», «Число символов в слое» и «Название слоя».

Следующие опции, определяющие название слоя:

Слои по файлу

При пункте "Слои по файлу" "Да" объекты будут располагаться на слои в соответствии с заданным в установках файлом (по умолчанию – для GeoniCS ИЗЫСКАНИЯ (RGS), файл расположен в папке %ProgramData%\GeoniCS\GeoniCS 2017\ТОПОПЛАН\TcRgsLayer.dat ).

Использовать префикс слоев

К названию слоя добавляются символы префикса слоя.

Число символов в слое

Определяет количество символов в названии слоя, если опция «Название слоя» установлена в значение «Код».

Примечание. При "количестве символов", равном 0, объекты создаются на слое 0 и префикс слоев не учитывается.

Название слоя

Задает способ названия слоя. Возможны следующие опции:  «Код», «Код+название», «Название».

2. Параметры при сколке:

- Запрос атрибутов точечного знака. При отрисовке точечных знаков запрашиваются атрибуты (по умолчанию включен).

- Автоповтор – повторение команд в цикле (по умолчанию включен).

- Запрос высоты точки. При отрисовке знаков запрашивается высота точки.

- Выбор вида динамического блока. При вставке точечного знака, который представлен в виде динамического блока, отображается окно для выбора вида отображения блока.

3. Способ выбора при накладке-замене:

Обычный выбор примитивов, в т.ч. с использованием всех примитивов слоя,

Одиночный примитив.

4. Динамическая замена отображения знаков.

Использовать стили текстов и атрибутов в блоках

Применим для точечных знаков. При вставке блоков по умолчанию используется стиль текста, заданный в блоке. Данная опция позволяет указать другой стиль, который будет установлен в текстах и атрибутах блока при отрисовке/замене условных знаков. Данный режим активен для текущего чертежа в текущей сессии, т. е. в следующей сессии надо будет устанавить настройку заново.

В блоках текстам и атрибутам в файлах-шаблонах (*.dwg) в качестве базового задан стиль текста ESKD, шрифтом eskd1.shx.

При вставке текста используется текущий стиль текста.



Использовать цвет отрисовки примитивов.

Применим для всех знаков топоплана. Данная опция принудительно задает цвет отрисовываемых объектов топоплана, для которых возможно.

5. БД условных знаков.

Переключает режим отображения точечных и линейных знаков. Вариант отображений знаков:

"По умолчанию

В отображении точечных и линейных знаков используется векторный шрифт eskd.shx. Шаблоны блоков и описание правил тополиний находятся в папке данных "%ProgramData%\GeoniCS\GeoniCS 2023\ТОПОПЛАН\DB".

"Альтернативный

В отображении знаков используются ТруТайп шрифты. Шаблоны блоков и описание правил тополиний находятся в папке данных "%ProgramData%\GeoniCS\GeoniCS 2023\ТОПОПЛАН\DBA".

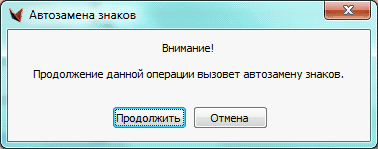

Переключение опции, если в чертеже присутствуют знаки топоплана, выводит диалог предупреждения об автозамене всех знаков при продолжении операции.

clip0478

Также данный параметр можно изменить операцией автозамены.

Данный параметр сохраняется в чертеже.

6. Семантика (cм. Работа с семантикой) :

при включении флажка при вводе новых топографических объектов и объектов Территориального планирования к ним будет присоединяться семантическая информация, указанная в файле установок semantics.dat (по умолчанию включено).



Групповые операции "Накладка" и "Замена" предназначены для массового, а не одиночного перевода точек (или символов-блоков), разомкнутых или замкнутых контуров, полученных из различных систем или геолиний в указанные условные знаки.

Выбор объектов для групповых операций может производиться любым стандартным способом.

Выводится количество выбранных объектов при замене (накладке) и сколько обработано.

Примечание: если установлен одиночный выбор, а выбрано много примитивов, происходит сброс, и операция запрашивает выбрать нужные примитивы обычным образом.

Ряд параметров имеют смысл для текущей операции.



В работе: возможность фиксации значений по умолчанию.

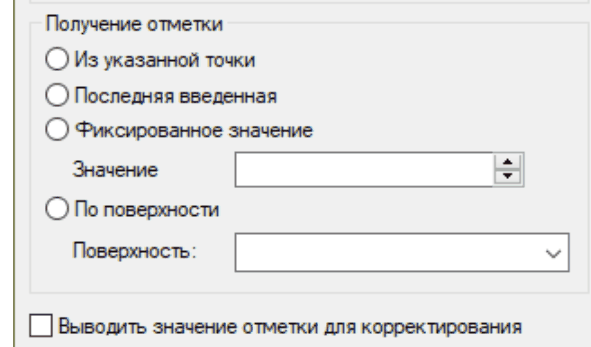

В работе: для точечного объекта и для точек линейных объектов:

clip4505
