Суммарная ведомость по слоям
|
<< Оглавление >> Суммарная ведомость по слоям |

|
Команда создания ведомости:

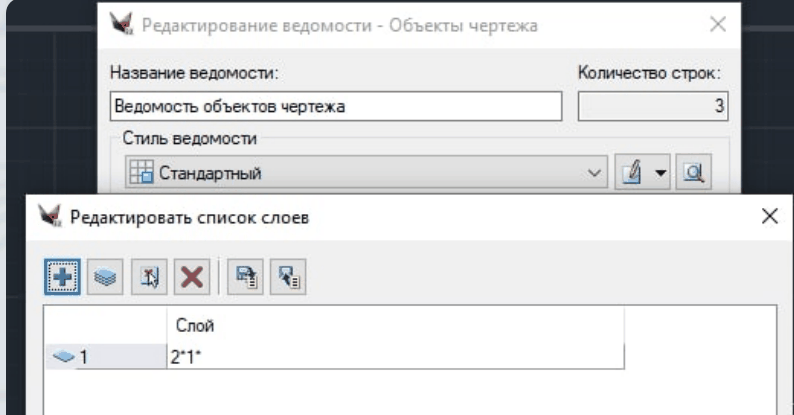

О слоях:
Важно: Автокад понимает запись слоя, например, 21* - берет все слои, что начинаются на 21.
Звездочка заменяет любой набор символов. Знак вопроса - любой один символ.
Ии даже несколько звездочек можно в записи применять:
Это сложная ведомость, но в ней есть возможность задавать выражения.

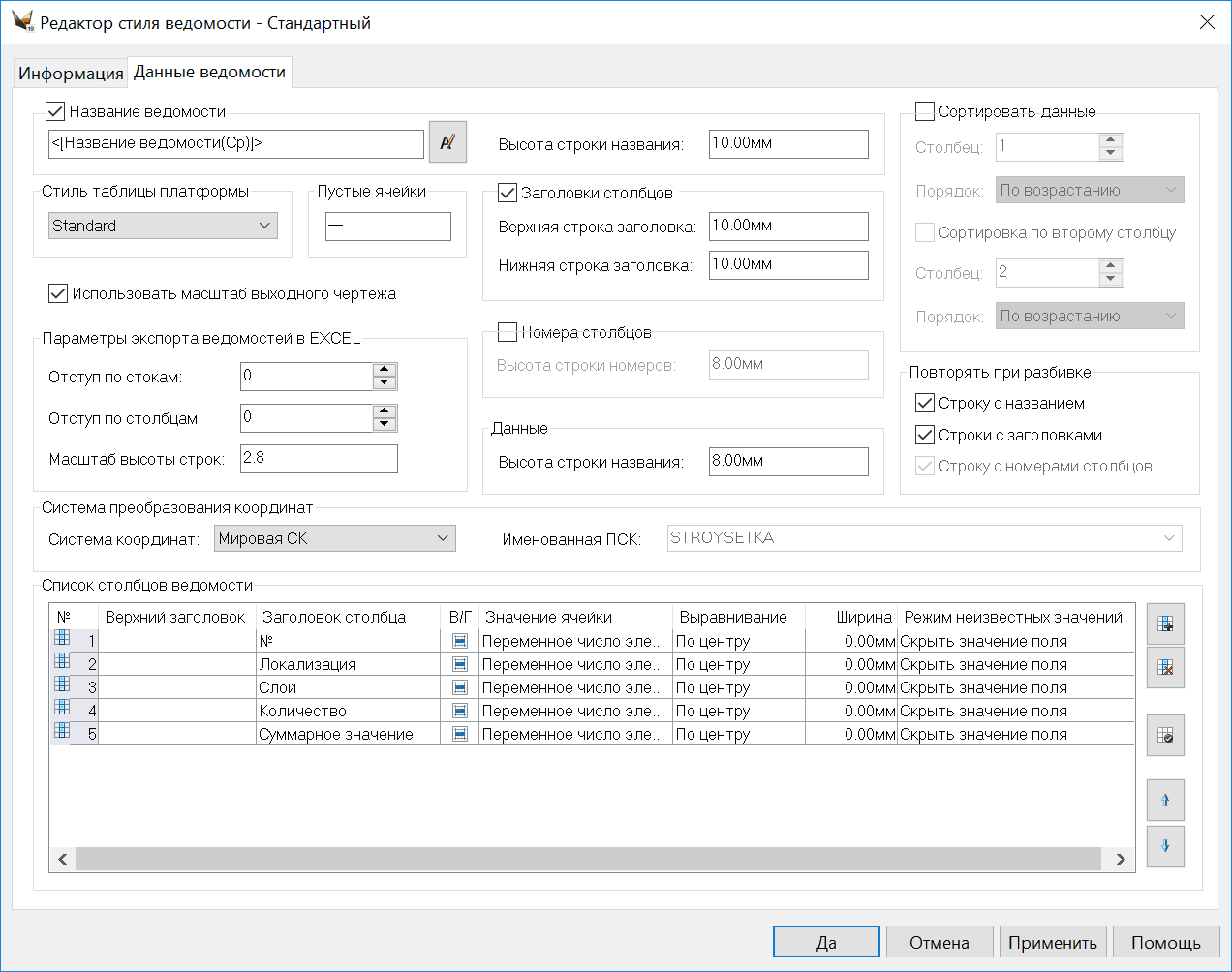

Стиль ведомости:

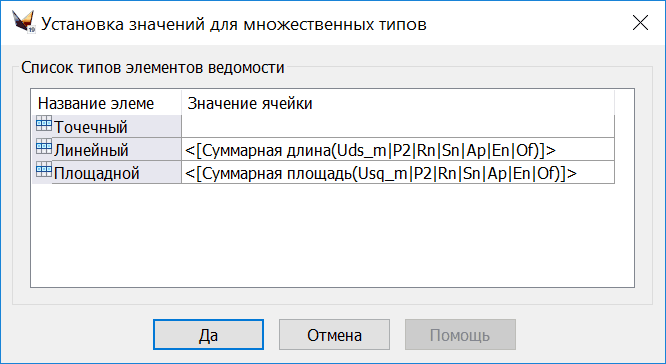

Ведомость состоит из 3 элементов. При щелчке на Суммарном значении – для линейных вписана суммарная длина, а для площадных - суммарная площадь:
Штриховка площадной обьект.
А граница, пусть и замкнутая, - линейный.

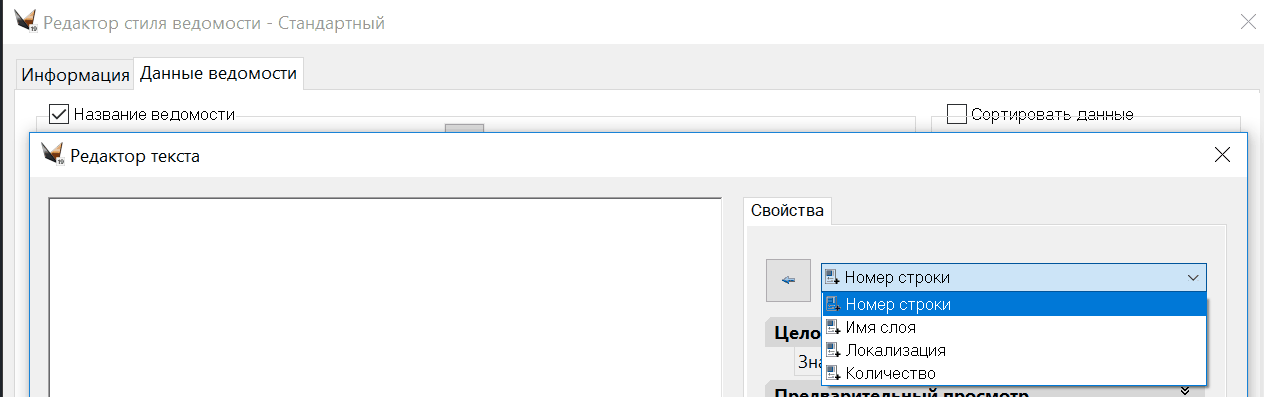

Для точечных элементов:

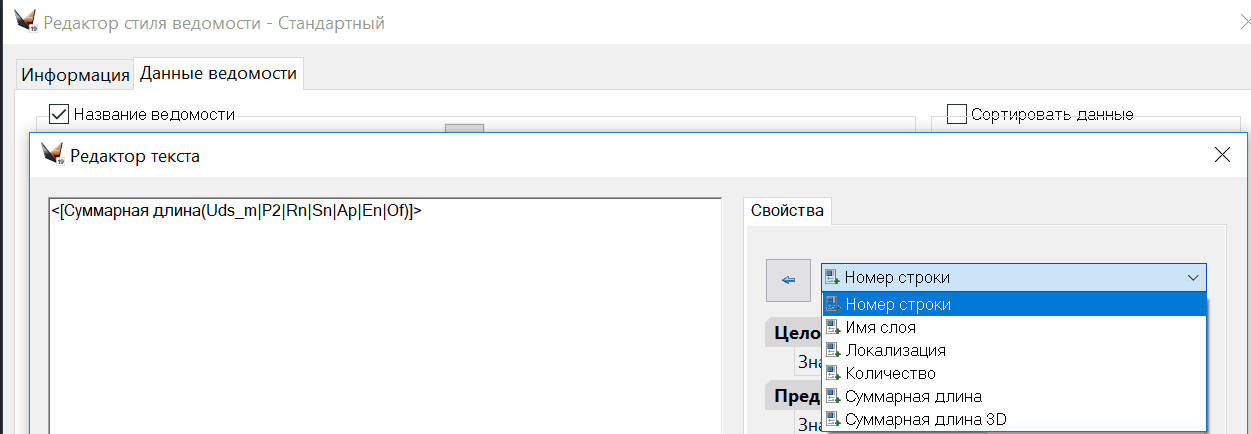

Для линейных элементов:
Для площадных элементов:

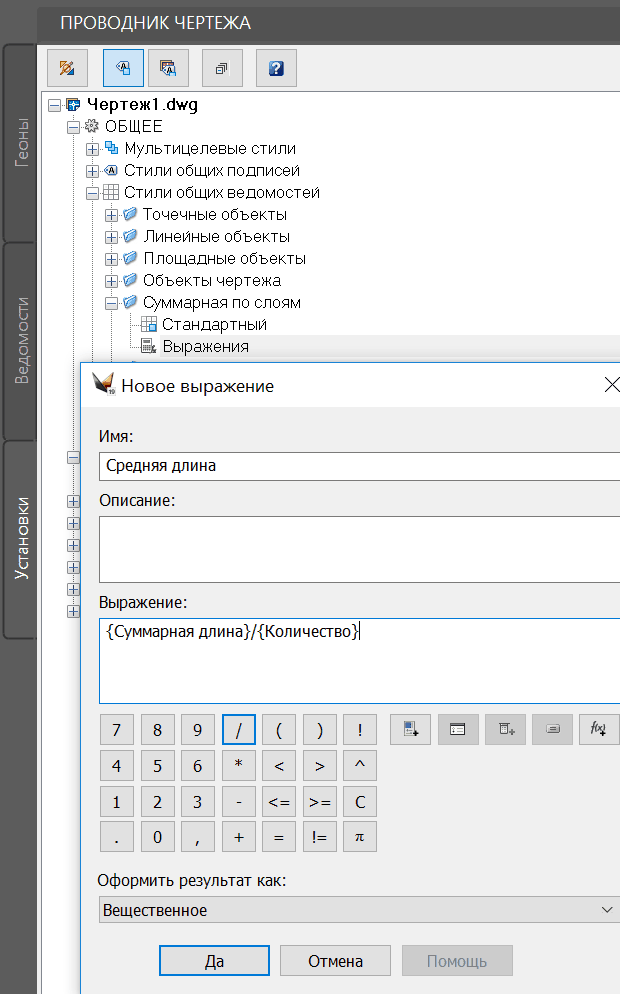

Пример выражения:
Средняя длина:
Ведомость
