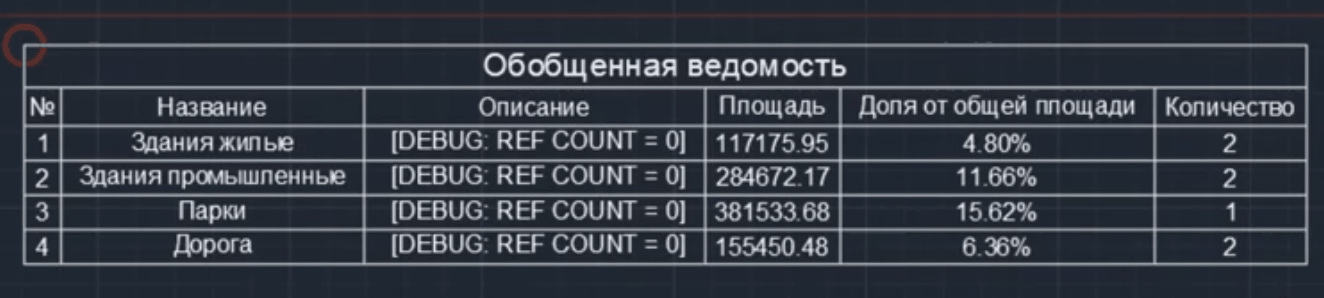

Ведомость обобщенная = сводная (например, Сводная - основные показатели генплана) = по строкам  позволяет задать:

имя строки,

источники данных - набор объектов - слои и/или типы объектов (или явное указание).

стили ведомостей - вычисляемые абсолютные или относительные (доля) показатели: количество, длина, площадь.



Строки ведомости и Источники:

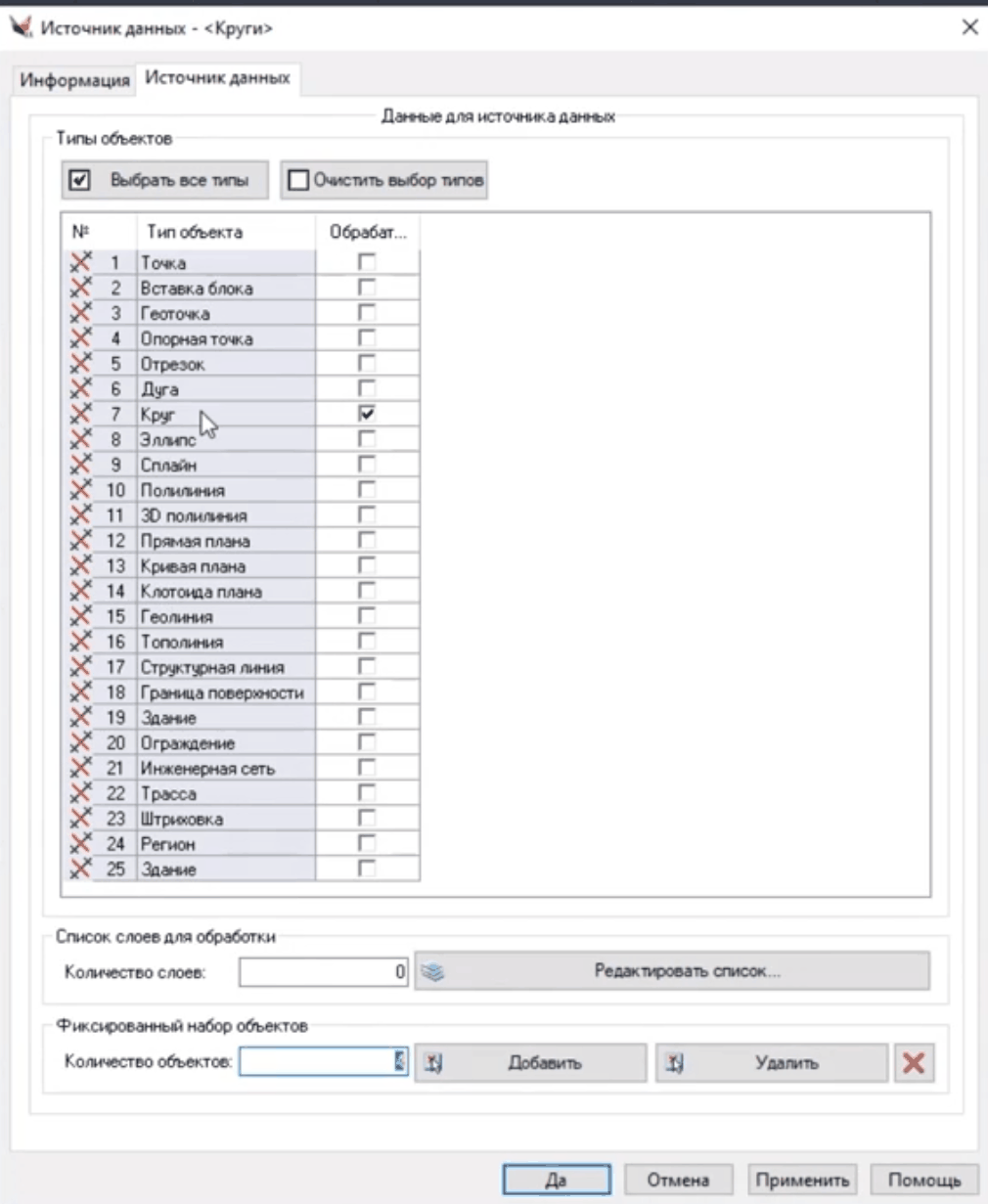

для каждой строки задаются источники данных -

типы примитивов и слои, а также прямое указание

( в работе - фильтр по геокодам)

и множество слоев



Важно: Автокад понимает запись слоя, например, 21* - берет все слои, что начинаются на 21.

Звездочка заменяет любой набор символов. Знак вопроса -  любой один символ.

Ии даже несколько звездочек можно в записи применять:



По поводу геокодов. Можно использовать маски по слою (с учетом установок отрисовки объектов по слоям).



и отдельные наборы примитивов

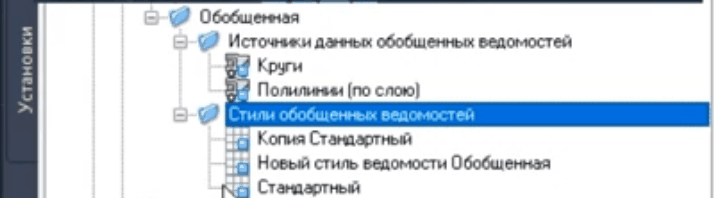

В Проводнике чертежа, вкладка Установки





Стиль:

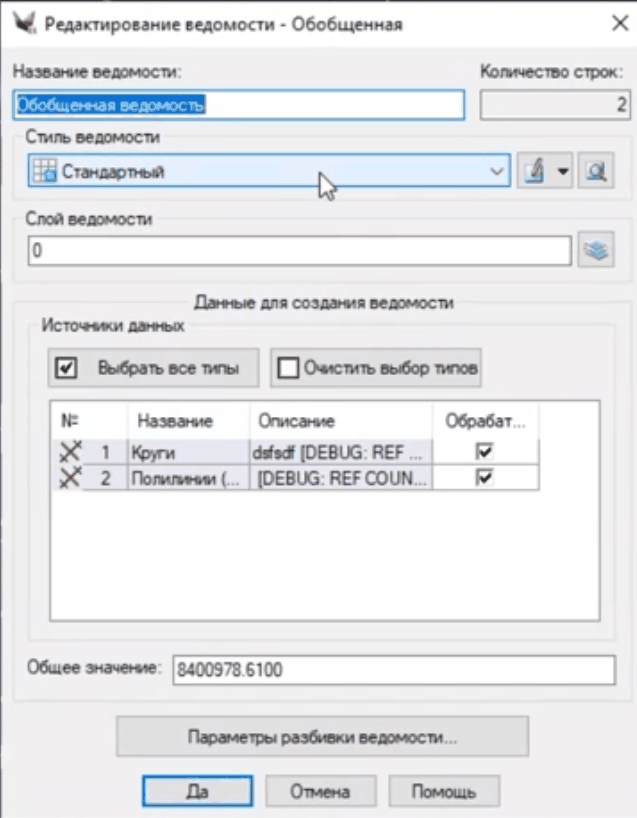

Вызов ведомости

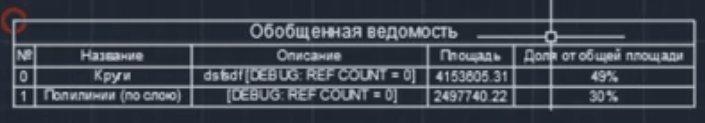

Задается общее (суммарное) значение – площадь, длина или количество, для вычисления процента (доли).
