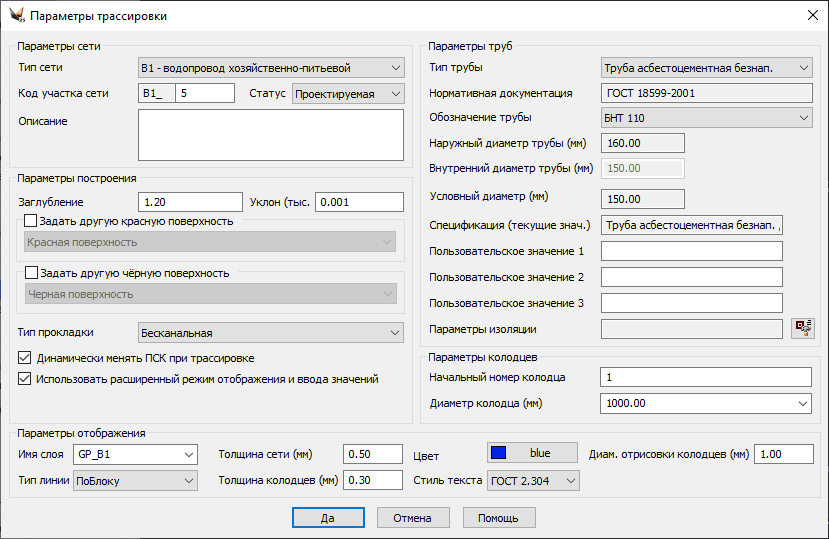

В качестве параметров указываются:

•параметры сети,

•параметры построения,

•параметры отображения.

Параметры сети:

•тип сети из списка,

•код участка сети (можно модифицировать),

•описание,

•статус сети (существующая, проектируемая).

Параметры построения:

•диаметр трубы в мм (если это не кабель),

•начальный номер колодца (если есть колодцы. Программа не проставляет колодцы на инженерных сетях, для которых колодцы не предусмотрены),

•заглубление (если происходит трассировка на каком-то заданном от поверхности заглублении),

•уклон (если трассировка выполняется по уклонам),

•выводятся указанные в Установках черная и красная поверхности.

•тип прокладки – изменение этой опции позволяет прокладывать инженерную сеть в канале (если выбран тип канальной прокладки, то вершиной по умолчанию будет выбрана фиксированная опора).

•динамически менять ПСК – включение данной опции позволяет в процессе трассировки вводить значения длины и  угла поворота нового сегмента относительно предыдущего.

"Параметры труб":

– параметры изоляции  – вызывает диалог настроек изоляции (см. ниже).

Параметры отображения:

•имя слоя для отрисовки инженерной сети,

•цвет самой сети (по умолчанию – по слою),

•толщина полилинии инженерной сети,

•толщина колодцев,

•диаметр отрисовки колодцев.

Диалог параметров изоляции:

В данном окне можно указать такие параметры изоляции, как: тип, наименование, ГОСТ.

– добавление изоляции в сегмент.



– замена и удаление выбранного слоя изоляции,

 – перемещение слоев в списке вверх и вниз.

– задать шаблон спецификации изоляции.

– добавление введенной изоляции в БД НСИ, если в базе нет изоляции с данным набором параметров.



В диалоге трассировки в качестве умолчаний используются нормативно-справочные данные (диаметры колодцев, тип, марка, диаметры труб).

С помощью кнопки, находящейся на подпанели Параметры труб, можно добавлять в базу новые типы труб и диаметры. Кроме того, это можно сделать из окна Свойства участка и из окна Свойства футляра. Логика работы – естественная: добавляются только новые типы труб и/или диаметры для указанного типа труб.



== Вопрос – ответ

>>> Вопрос. В G2007 пользовался командой [Специальная трассировка] с заданием отметок трубы и поверхностей на каждой вершине, а в G10 при команде [Трассировка] задаются отметки поверхностей и заглубление трубы и уклон (да, это очень удобно при проектировании, но не для исполнительной). Пока меняю отметки трубы через редактор профиля, но это неудобно.

Ответ. Задавать отметки трубы в процессе трассировки в GeoniCS можно двумя способами:

1. Вызвать свойства участка сети (кнопка "Параметры сегмента" на диалоге параметров). Потом задать нужные отметки или уклон;

2. Создать полилинию с нужными отметками и выполнить трассировку сети в режиме замены/накладки на объект.



>>> канализация поднимается, но лежит на одном уровне (не заглубляется на 1 м).

В диалоге "Параметры трассировки" задается заглубление лотка начала и уклон трассировки для самотечных канализаций. При прокладке сеть ведется, начиная с заданной отметки по уклону. Поэтому канализация заглубляется на 1 м только в первой точке. Дальше она идет с заданным уклоном. При трассировке напорных сетей они прокладываются на заданной глубине.

В платформе положительный угол (по умолчанию) соответствует повороту против часовой стрелки. Для изменения положительного направления выполните команду _units и в появившемся диалоговом окне включите опцию "По часовой стрелке".
