Установки проекта (Сети)

Previous pageReturn to chapter overviewNext page

фильм

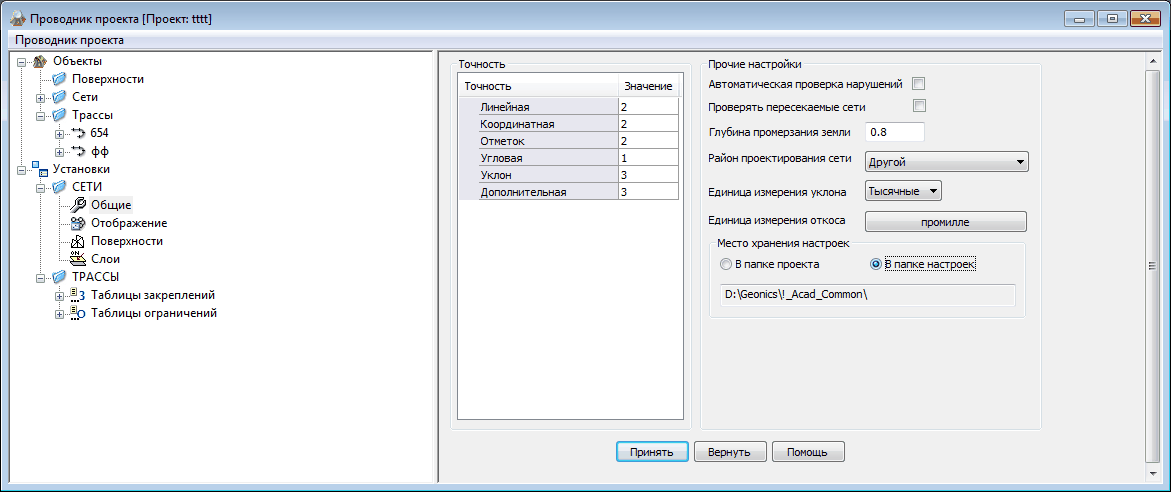

1. Общие: задание точностей, префиксов, автоматической проверки нарушений нормативных расстояний, района проектирования.



clip0214

Кроме того, можно включить флажки "Автоматическая проверка нарушений" и "Проверять пересекаемые сети" и задать глубину промерзания грунта в метрах от красной поверхности.

Хранить настройки можно либо в папке проекта, либо в папке настроек (можно задать).

2. Отображение

c0200

Установки отображения плана сети, такие как: отрисовка футляров, каналов и различных типов вершин.

В окне предпросмотра, находящегося в правой части диалога, отображается сеть с текущими настройками отрисовки.

Примерный вид сети с текущими настройками отображения выводится на предпросмотр.

3. Поверхности

clip1463

Поверхности можно задать только при открытом проекте и наличии в нем построенных поверхностей.

Можно трассировать и не задавая поверхности – в этом случае при трассировке отметку придется указывать вручную.

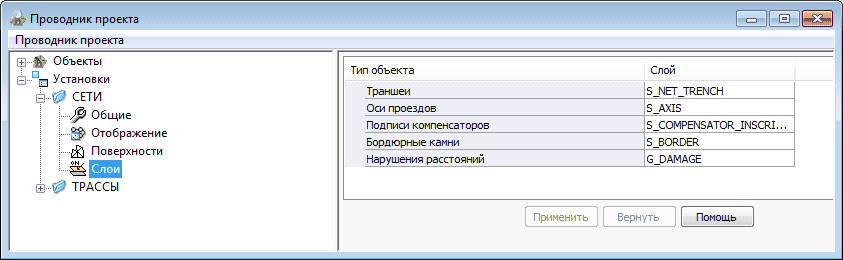

4. Система слоев – умолчания слоев для размещения объектов программы.



clip1464

Префикс номеров вершин, заданный в установках проекта, отображается в чертеже.

Если задать префикс “-”, то для данного типа номер не отображается.

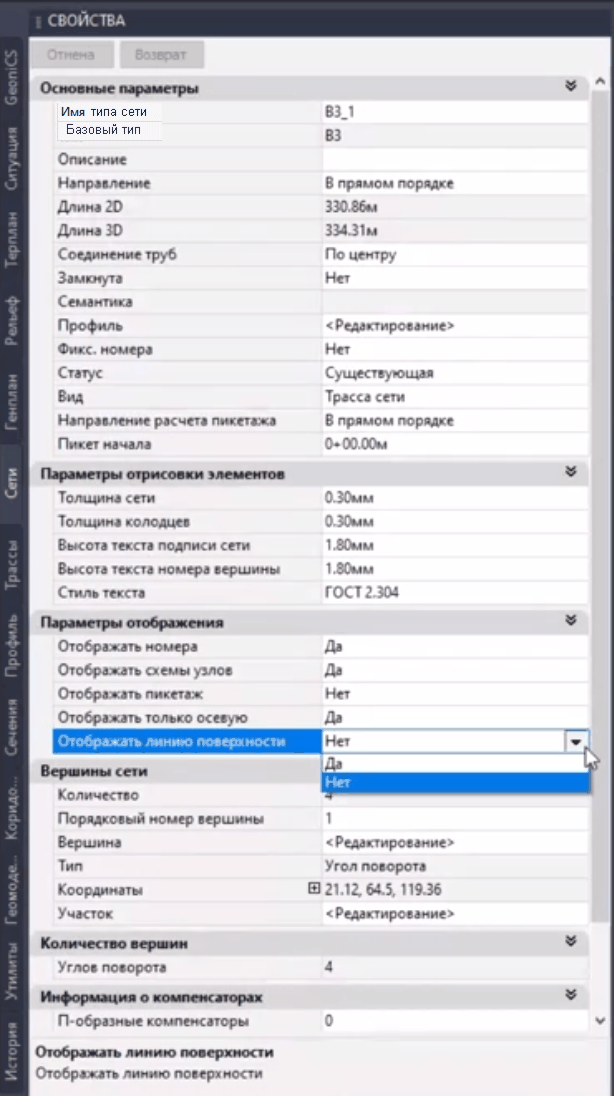

По умолчанию для всех команд используется стиль текста ESKD.  Для существующих сетей выбор стиля текста осуществляется в окне свойств, а для примитивов, построенных программой СЕТИ, – соответственно через окно свойств.

При создании элементов и редактировании параметр "Стиль текста" задается в диалоге настроек. Например, при трассировке – в диалоге параметров трассировки.



Вопрос с отображением двух труб тепловых сетей и их подключению к одной камере:

1) Трассировка сети и подключение к любой вершине, в том числе к камере,

2) Выставить количество труб в свойствах участка сети,

3) Выставить, при необходимости, в свойствах сети флажок для отображения только осевой линии или по количеству труб.



Если невозможно открытие чертежа с проектом -

Ошибка загрузки сетей:

1. Удалить файл ""GeoniCS Projects"\Название_проекта\Net\nets.bin".

2. Открыть чертеж и проект.

3. Взять этот файл из другого проекта. Например, создать новый проект и из него взять.



Пришлите нам проект и чертеж (в архиве).

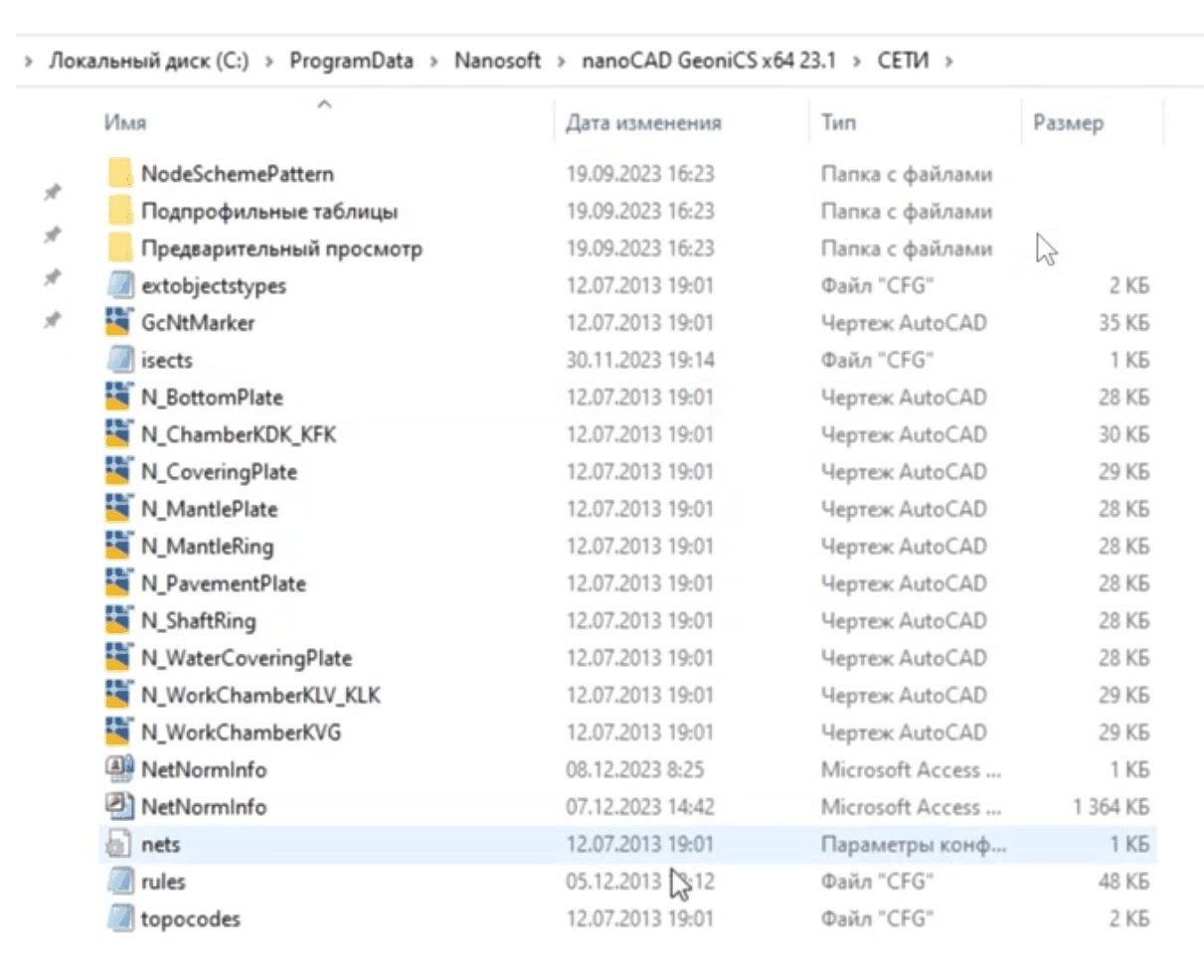

Если Вы изменяете установки, то нужно копировать папку:

clip2443

и восстанавливать ее после новой инсталляции.
