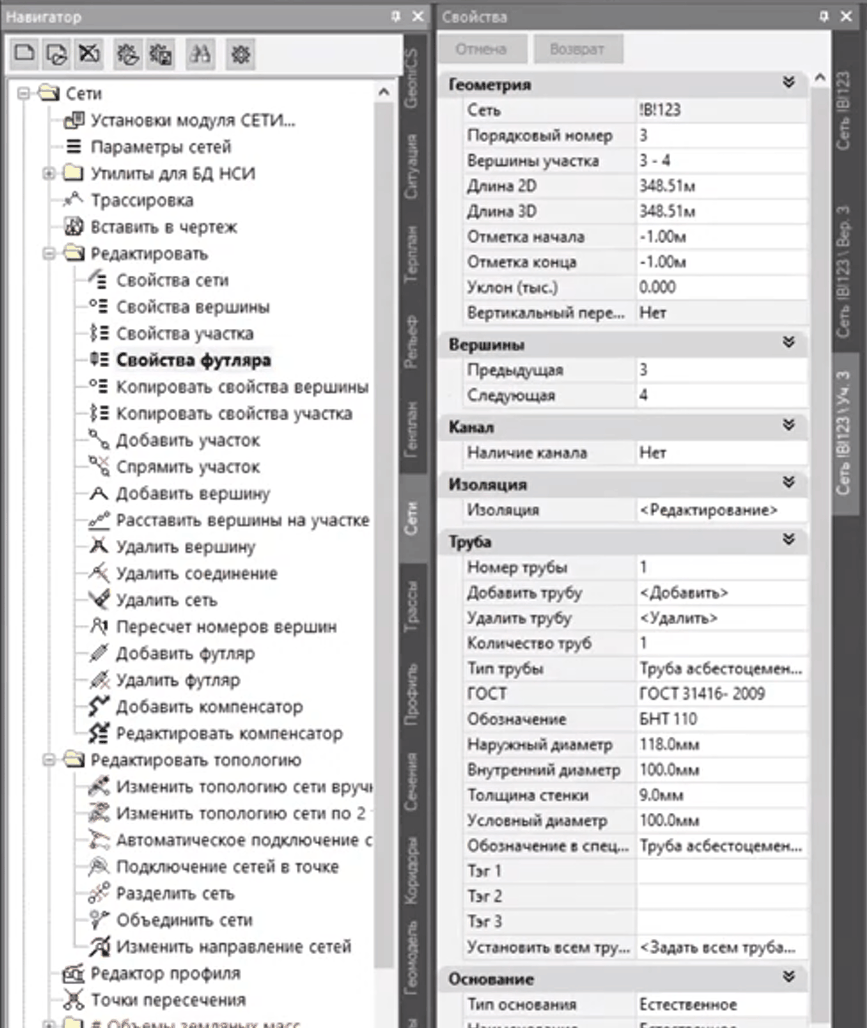

Команда вызывается либо из меню "Редактирование \ Свойства сети", либо из контекстного меню геона Сеть (по щелчку правой кнопкой на сети). Окна свойств GeoniCS похожи на стандартные окна свойств платформы. Окна и сеть взаимосвязаны: при изменении в одном, данные в другом автоматически обновляются.
Не все свойства редактируемые – некоторые из них предназначены только для чтения.

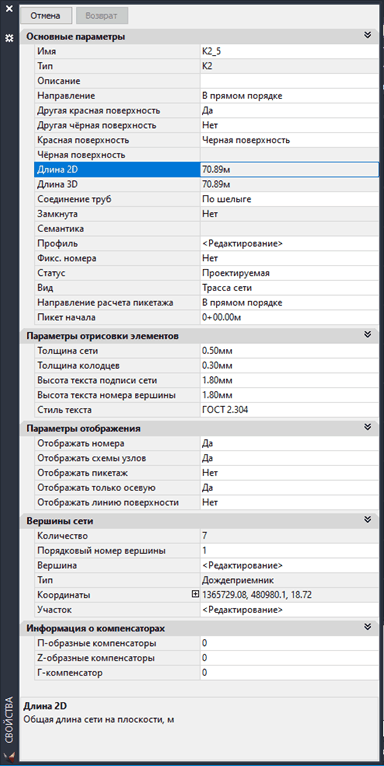

Свойства сети располагаются в группе «Основные параметры». Среди них:
•Имя сети – фактически, уникальный идентификатор. При редактировании есть проверка на уникальность. Внимание: возможно потребуется вручную обновить какие-то диалоги, если одновременно открыты разные диалоги, что включают в себя имя сети. Например, если одновременно открыта эта палетка, свойства объекта (для этой сети), проводник проекта (для этой сети).
•Тип сети – правило, по которому была создана сеть. Можно задать ТОЛЬКО на начально этапе трассировки сети.
•Описание – пользовательское описание/комментарий по сети.
•Направление - направление сети, используется при построении профиля, нумерации вершин.
•Другая черная (красная) поверхность – флаг, показывающий, что для данной сети чёрная (красная) поверхность задана пользователем принудительно. При этом она может совпадать или не совпадать с указанной чёрной (красной) поверхностью в проводнике проекта.
•Черная (красная) поверхность – название соответствующей поверхности, относительно которой строятся отметки. В том числе влияет на отображение сети в профиле. Если флаг «другая поверхность» установлен в значение «Нет», то для расчетов используется соответствующая поверхность, которая указана в проводнике проекта. То же самое происходит, если имя поверхности не задано или поверхность с таким именем уже удалена из проекта.
•Длина - указана общая длина данной сети на плане (2D) и в пространстве (3D).
•Замкнута - замыкает сеть (подключает последнюю вершину к первой); свойство разрешено только для водопроводных сетей.
Т.е. если замкнута, то во избежание проблем лучше подключить ее саму к себе в точке стыка начала и конца - использовать команду "Редактировать топологию" - "Подключение сетей в точке", выбрать точку, в которой замыкается начало и конец сети, и выбрать ту же самую сеть, чтобы замкнуть ее топологически саму на себя.
•Длина камеры, ширина камеры, диаметр колодцев, диаметр труб - параметры по умолчанию для данной сети (могут устанавливаться отдельно для разных колодцев, камер и труб).
•Профиль – вызов окна редактирования профиля.
•Фикс. номера – автоматически фиксирует все пользовательские номера вершин на сети.
•Статус сети – “проектируемая” либо “существующая”.
•Вид сети – “трасса сети” либо “подключение”.
•Направление расчета пикетажа относительно сети. Если значение “в прямом порядке”, начальным пикетом считается первая трассируемая вершина; если "в обратном порядке" – последняя вершина. В зависимости от значения соответствующим образом подписывается пикетаж сети.
Эти свойства отображаются в следующих местах:
•в окне свойств (там их можно редактировать);
•в диалоге “Вставка сети в чертеж” – последние две колонки. При необходимости по ним можно отсортировать список нажатием на соответствующее поле в шапке списка;
•диалог подтверждения удаления сети.

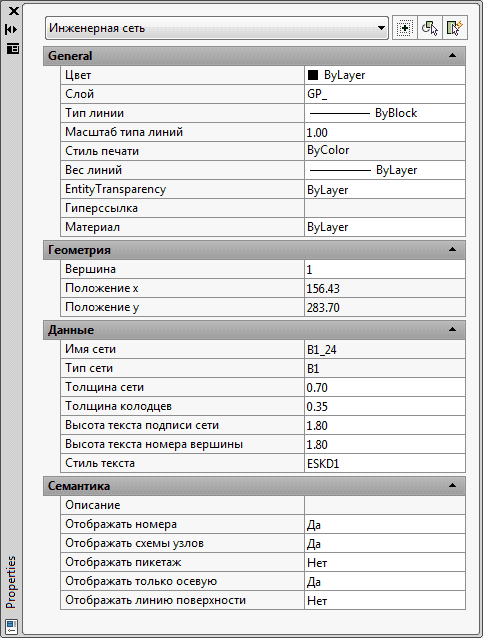

В группе Параметры отрисовки элементов для заданной сети можно переназначить указанные размеры и стиль текста для подписей.

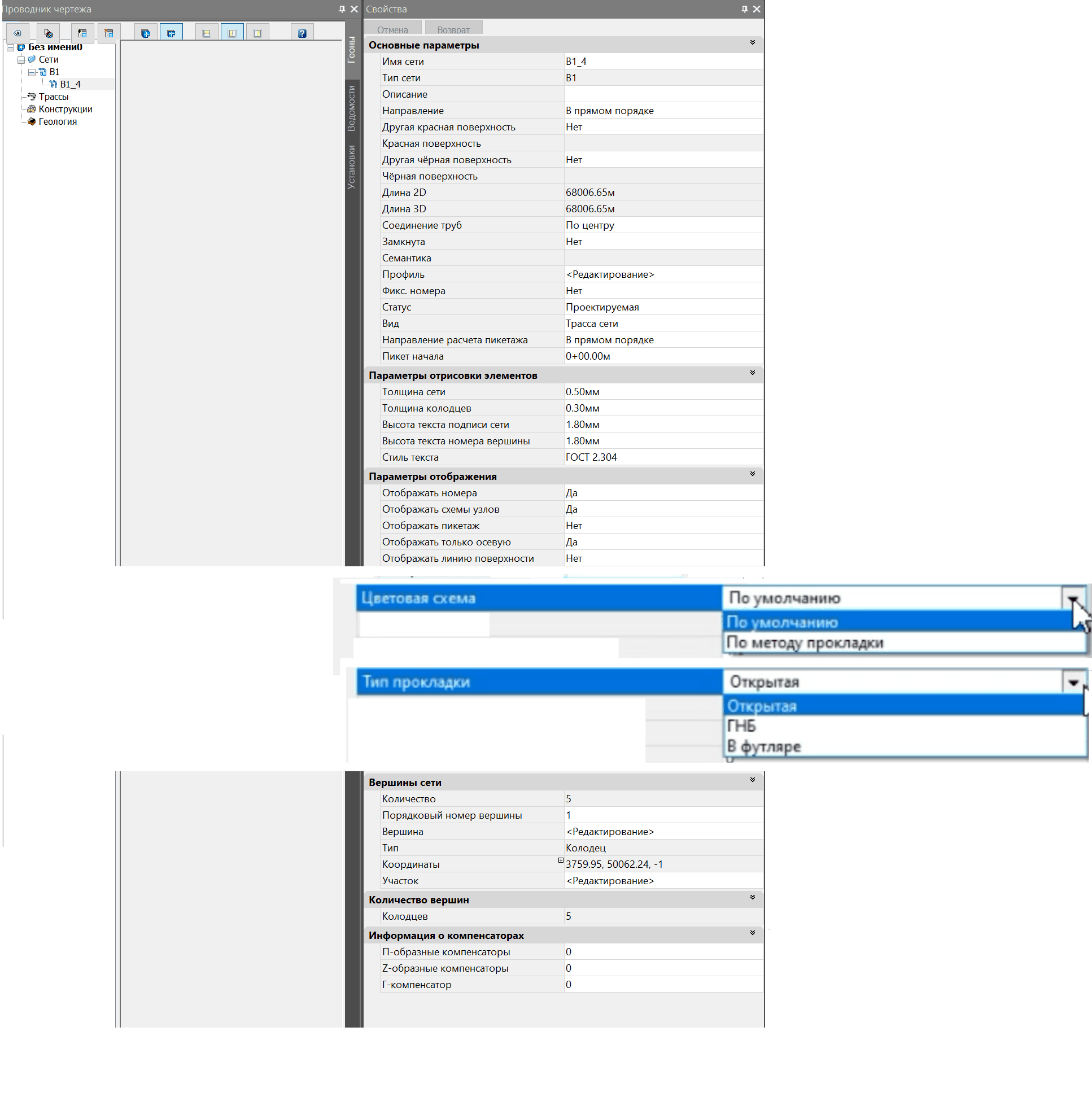

В группе Параметры отображения для заданной сети можно дополнительно настроить отображение указанных параметров.
В группе Вершины сети расположены свойства, позволяющие работать с отдельными вершинами сети. Здесь отображается основная информация об одной из вершин сети – тип вершины, ее координаты, порядковый номер. Изменяя текущий порядковый номер вершины, можно переключаться между вершинами (при этом текущая вершина на чертеже будет временно помечаться красным крестиком). Для текущей вершины можно вызвать ее окно свойств (кнопка у свойства "Вершина"), или же окно свойств участка (сегмента) сети, выходящего из данной вершины (свойство Сегмент).
Параметры отображения сети вынесены и в Менеджере свойств.
Через него можно управлять отрисовкой номеров вершин, т. е. генпланисты, например, на своих чертежах могут отключить отображение атрибутов колодцев без их физического удаления, а сантехники, наоборот, включить – после того, как совмещение сетей на сводном плане сетей будет выполнено, и эти надписи им понадобятся.
Есть возможность для подписи вершины задать пользовательский текст. Для этого его нужно взять в кавычки. Номер вершины вводится без кавычек, текст – с кавычками.
Существуют возможности Отмены и Возврата (кнопки Назад и Вперед).
Отображать только осевую - для сегментов сети, содержащих несколько жил или труб, будет выводиться только осевая линия.
Отображать линию поверхности - речь о линии сечения поверхности при 3D просмотре чертежа.
•Добавлено контекстное меню на вкладках палетки свойств объектов сети. Через контекстное меню возможно закрытие вкладки и перемещение выше/ниже.
