Процесс трассировки

Previous pageReturn to chapter overviewNext page

фильм

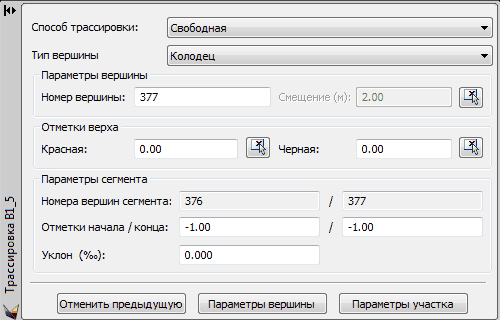

1. Трассировка выполняется с использованием немодального окна параметров. Есть возможность задания дуг (нужно для электрокабелей, кабелей связи, освещения).

clip3258

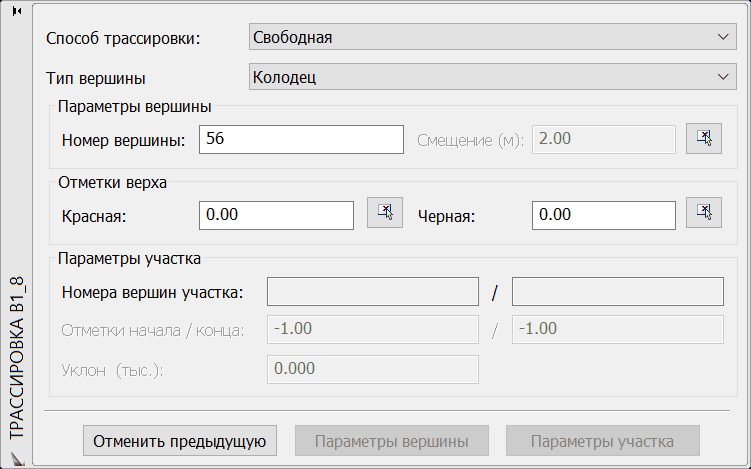

2. Способов трассировки – несколько (в зависимости от вида сети), например:

clip3259

Свободная – указанием точек (возникнет вершина, только зрительно совпадающая с указанной).

Подключение к существующей сети: если в указанной точке колодец существует, подключение будет к нему; если не существует – колодец будет создан.

Для водопроводов имеется вершина с “умным” поведением. В трассировке можно выбрать вершину Угол поворота (возможность подключения). В эту вершину есть возможность подключить другой водопровод. Если к вершине подключены только 2 сегмента (например, точка на магистрали), то вершина рассматривается/подписывается как угол поворота, а если больше 2, то как точка подсоединения сети. Для каждого из вариантов типов вершин нумерация собственная. Префикс подписи номера вершины можно задать в Установках проекта.

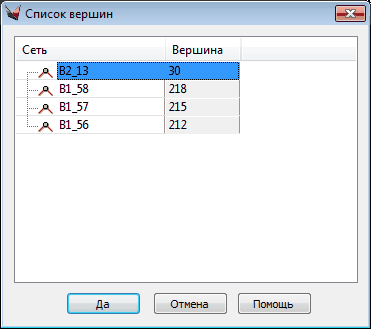

Если при подключении к существующей вершине оказывается ситуация, когда находится несколько вершин разных сетей, то в окне можно выбрать, к какой вершине и сети подключать:

clip3257

Есть возможности накладки и замены на контура или другие сети – указывается начало и конец на контуре (полилинии или сети). При подключении автоматически пересчитываются номера колодцев.

Другой тип трассировки – вдоль указанного объекта (например, бордюра) с заданным смещением. При этом запрашиваются начало и конец на существующем объекте.

При трассировке вдоль объекта запрашиваются следующие данные:

начало участка существующей сети или полилинии, вдоль которой будет происходить трассировка;

конец участка существующей сети или полилинии, вдоль которой будет происходить трассировка;

направление указывается вводом точки.

В зависимости от ее расположения относительно указанного объекта, выбирается направление трассировки (либо слева, либо справа).

После трассировки вдоль объекта, а также другими способами, тип трассировки автоматически изменяется на Свободная. Это сделано для удобства пользователя, т.к. этот тип  трассировки наиболее часто используется.



clip0707





3. Типов вершин – тоже может быть несколько (в зависимости от вида сети), например:

embim508

Для сетей освещения в качестве узлов можно использовать опоры освещения.

В будущем: для ливневки: площадь водосбора, для сетей освещения – освещенность.

4. Параметры вершин и участков

Параметры вершин и участков можно задавать по ходу, используя панели свойств.

Например, можно изменить диаметр и атрибуты колодцев.

Ряд параметров можно задать мышью (диаметр, смещение, отметки).

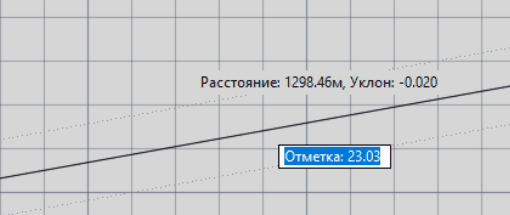

Отметки и уклоны взаимосвязаны, и при изменении одного автоматически пересчитывается другое.

Уклон отображается только при трассировке, и его можно задавать вручную в соответствующем поле ввода.

Имеется флажок – запрашивать ли номера колодцев (и прочую атрибутивную информацию) при отрисовке, т.к. по ГОСТу номера на генплане не проставляются, т. е. постоянные запросы номеров колодцев генпланистам не нужны. А вот если с программой будут работать, например, сантехники, то такие запросы могут быть уместны. Во всяком случае, есть возможность заполнить семантическую информацию по колодцам в любой удобный пользователю момент. И кроме того, имеется флаг – отображать ли атрибуты колодцев и надписи расчетных участков.

Набор атрибутов можно задавать из шаблона либо добавлять атрибуты с произвольными именами или удалять их.



Для самотечных сетей при трассировке есть тип прокладки – вдоль, накладка, замена, а опции этих типов прокладки:

по прототипу – значения отметок вершин берутся с существующей сети,

с пересчетом – отметки вершин пересчитываются.

5. Опция Отменить предназначена для последовательной отмены предыдущих логических операций трассировки.

Пока в геоне Сеть не реализована полноценная поддержка операции "Отмени".

6. Выход – по Enter или Esc. В конце запрашиваются параметры последней вершины.



Можно задавать стиль текста при трассировке:

1. В параметрах сетей в списке есть пункт – "Стиль текста",

2. В диалоге трассировки есть выбор стиля текста для текущего типа сетей. По умолчанию стиль берется из параметров конкретного типа.

Для каждого типа сетей можно задать свой стиль текста.

Также можно изменить стиль текста конкретной сети в свойствах геона "Инженерная Сеть".



==

- Очень интересует как "влезть" в отображение колодца на плане. Как сделать полную или частичную заливку? Инструмент Деталировка колодца не годится. Это не то.

- Отображение колодца на плане - это группа элементов: штриховки, отрезков, полилиний. Если необходимо отредактировать отдельный элемент, можно выполнить операцию разгруппировки. После этого редактировать каждый элемент отдельно. Или же можно открыть свойства группы, выбрать нужные элементы из списка (штриховка, отрезок, полилиния) и сразу отредактировать свойства группы соответствующих элементов.
