Общие параметры
Теперь в Проекте - только нужные конкретному пользователю правила.

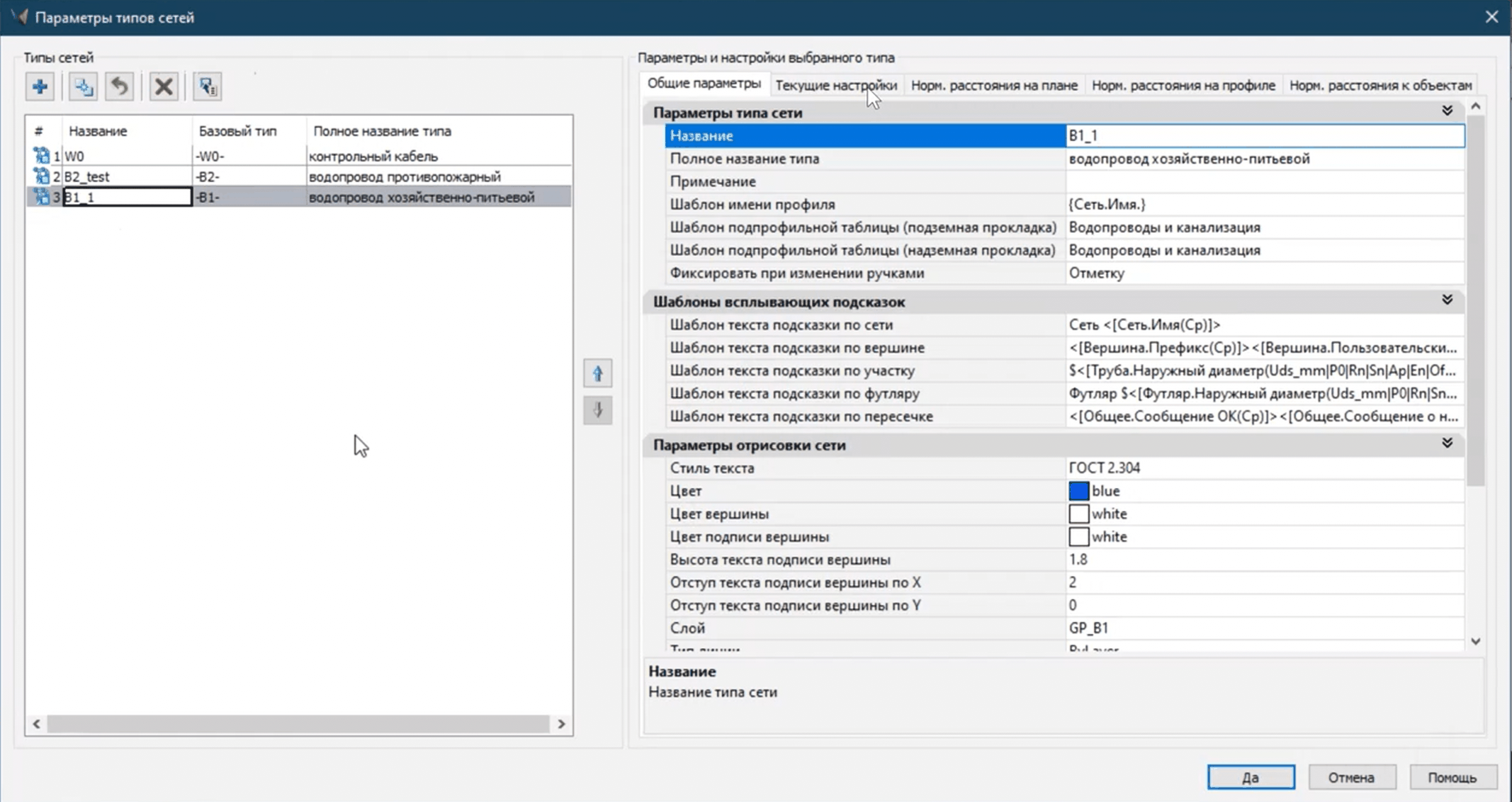

На вкладке "Общие параметры" расположены общие параметры сети, шаблоны Всплывающих подсказок, параметры отрисовки сети и ее элементов в чертеже.
В разделе "Параметры сети" указываются:
•краткое и полное названия типа сети;
•пользовательское примечание по типу сети;
•шаблон текста подсказки – шаблон текста, который будет отображаться при наведении на сеть в чертеже;
•шаблон имени профиля;
•шаблоны подпрофильных таблиц для надземной и подземной прокладок;
•фиксируемый параметр сети при изменении геометрии плана ручками.
В разделе "Параметры отрисовки сети" указываются стиль текста подписей, цвет для участков и вершин сети и цвет подписей, а также слой размещения сети и тип линий для отображения участков сети.
В разделе "Параметры отрисовки элементов сети" указаны размеры различных элементов сети в миллиметрах выходного чертежа. Для разных типов сети эти элементы могут различаться, например для сети К2 добавляются параметры отрисовки дождеприемника.
Необходимо отметить, что при попытке изменить краткое название типа сети, если в проекте уже имеются сети с этим правилом, потребуется сохранить все предыдущие изменения, чтобы продолжить. Будет выведено соответствующее предупреждение, в котором пользователь может либо согласится с сохранением предыдущих изменений, либо отменить изменение названия типа сети. Это связано с необходимостью переименования типа сетей в самих сетях для их корректного отображения.
