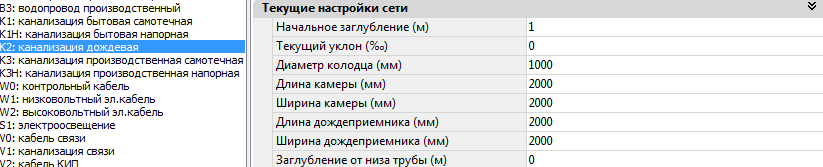

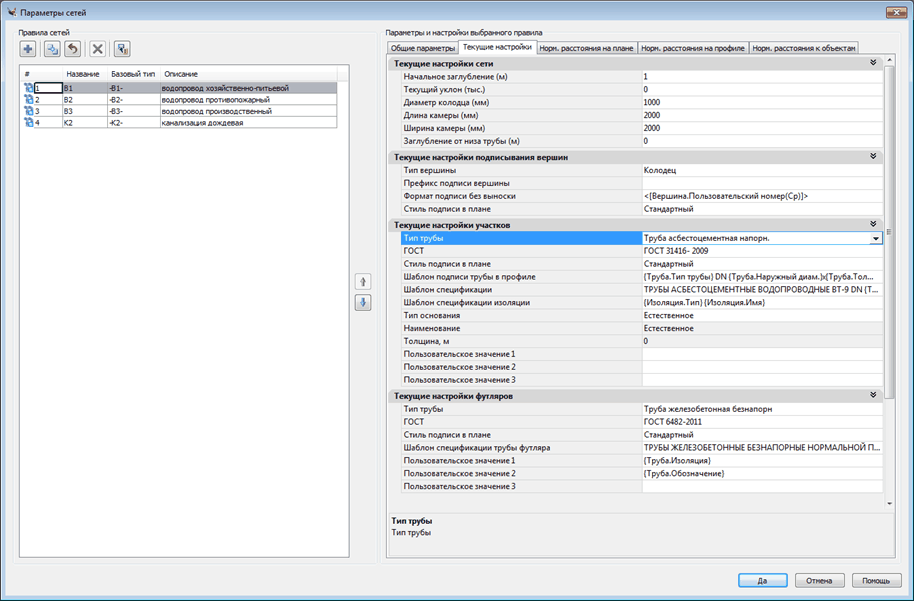

На вкладке "Текущие настройки" отображаются настройки, которые будут использованы в качестве настроек по умолчанию для трассировки сети, настройки подписей различных элементов сети. Для разных типов сетей настройки могут отличаться, например, для сети "К2: канализация дождевая" добавляются параметры по дождеприемнику:

для кабельных сетей нет раздела "текущие настройки участков", но добавляются настройки подписи кабельных участков:

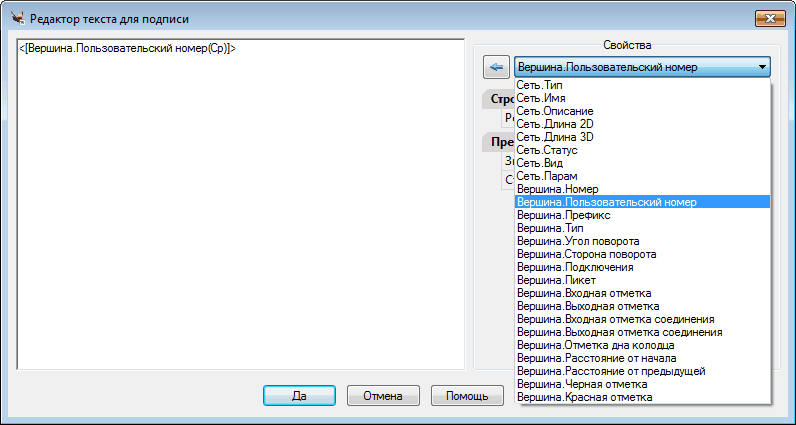

Для каждого типа вершины можно задать префикc, формат подписи вершины и стиль подписи на плане:

Вершины в чертеже подписываются в соответствии с форматом подписи без выноски.

Например, можно задавать префиксы для колодцев. При обозначении водопроводных колодцев по ГОСТ 21.604-82 необходимо вводить буквенно-цифровые обозначения, например ПГ-5. Или для обозначения мокрых колодцев МК-1.
