Назначение



Элемент конструкции формирует простое звено от точки вставки до помеченной точки с указанным именем.

clip0809

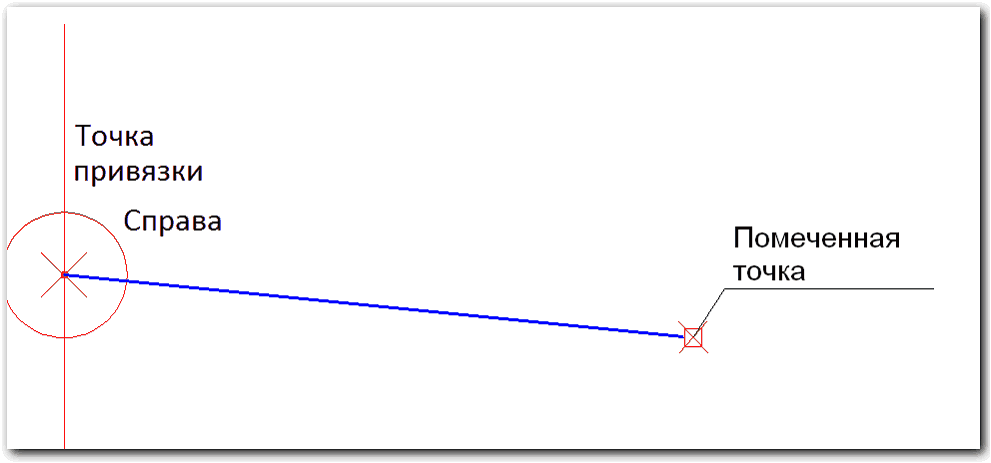

Присоединение



Точка привязки и отсчета расположена на задней кромке звена.

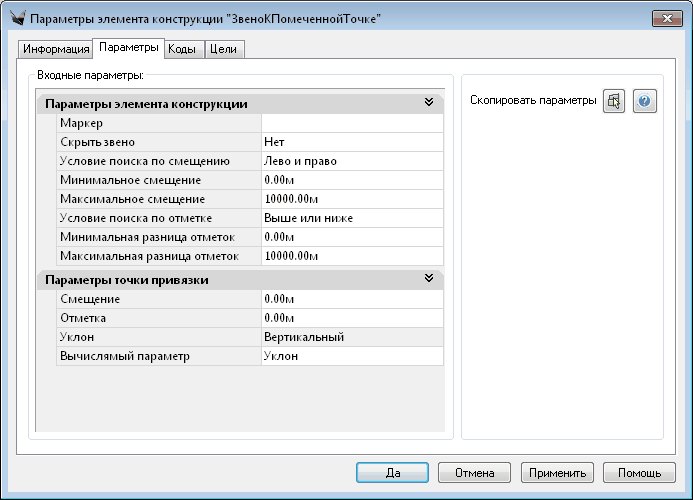

Входные параметры

clip3221

Показатель

Описание

Тип

Значение по умолчанию

Маркер

Указывает имя помеченной точки

Текстовое



Скрыть звено

Этот параметр отображает или не отображает звено поверхности.

Да / Нет

Нет

Условие поиска по смещению

Указание на необходимость добавления звена в зависимости от положения целевой помеченной точки.

Список параметров:

а) Лево и право;

б) Лево;

в) Право;

Лево и право

Минимальное смещение

Минимальное смещение помеченной точки относительно точки привязки звена.

Числовое, положительное или отрицательное

0,0 м

Максимальное смещение

Максимальное смещение помеченной точки относительно точки привязки звена.

Числовое, положительное или отрицательное

10000 м

Условие поиска по отметке

Указание на необходимость добавления звена в зависимости от положения целевой помеченной точки

Список параметров:

а) Выше и ниже;

б) Выше;

в) Ниже;

Выше и ниже

Минимальная разница отметок

Минимальная разница отметок  помеченной точки относительно точки привязки звена.

Числовое, положительное или отрицательное

0,0 м

Максимальная разница отметок

Максимальная разница отметок  помеченной точки относительно точки привязки звена.

Числовое, положительное или отрицательное

10000 м



Целевые параметры



Нет









Коды точек, звеньев и фигур



Нет







Схема кодирования



clip0810
