ОткосыМеждуТочками
|
<< Оглавление >> ОткосыМеждуТочками |

|
Назначение
Данный элемент конструкции используется для вставки между двумя точками пересекающихся звеньев.
Присоединение
Точка привязки находится на внутреннем крае первого звена.
Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Маркер |
Определяет имя целевой помеченной точки |
Текстовое |
|
Откос 1 |
Задает откос первого звена |
Числовое (1:Х) |
1:-1.5 |
Откос 2 |
Задает откос второго звена |
Числовое (1:Х) |
1:-1.5 |
Ширина кювета |
Определяет ширину кювета |
Числовое |
0.6м. |

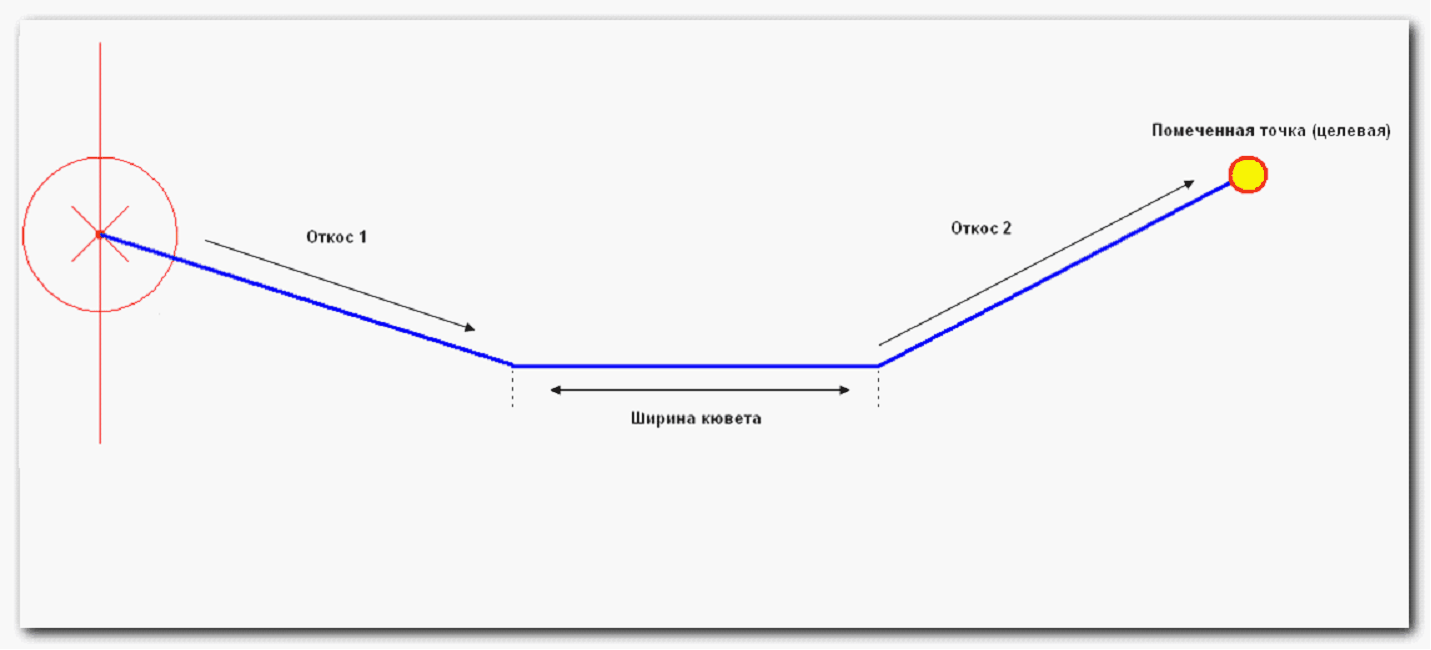

Режим компоновки
Задается местоположение точки привязки и помеченной точки. Помеченная точка может располагаться справа или слева от точки привязки. Звенья удлиняются вовнутрь от точки привязки по "Откосу 1" и от помеченной точки то "Откосу 2" до пересечения друг с другом. Если задана ненулевая ширина, в сторону пересечения откосов вписывается горизонтальное звено дна кювета.
Коды точек, звеньев и фигур
Точка, Звено или Фигура |
Код |
Описание |
Т2-Т4 |
Т2 |
При добавлении звена для выемки. |
З1-З3 |
Верх, Низ |
При добавлении звена для насыпи. |

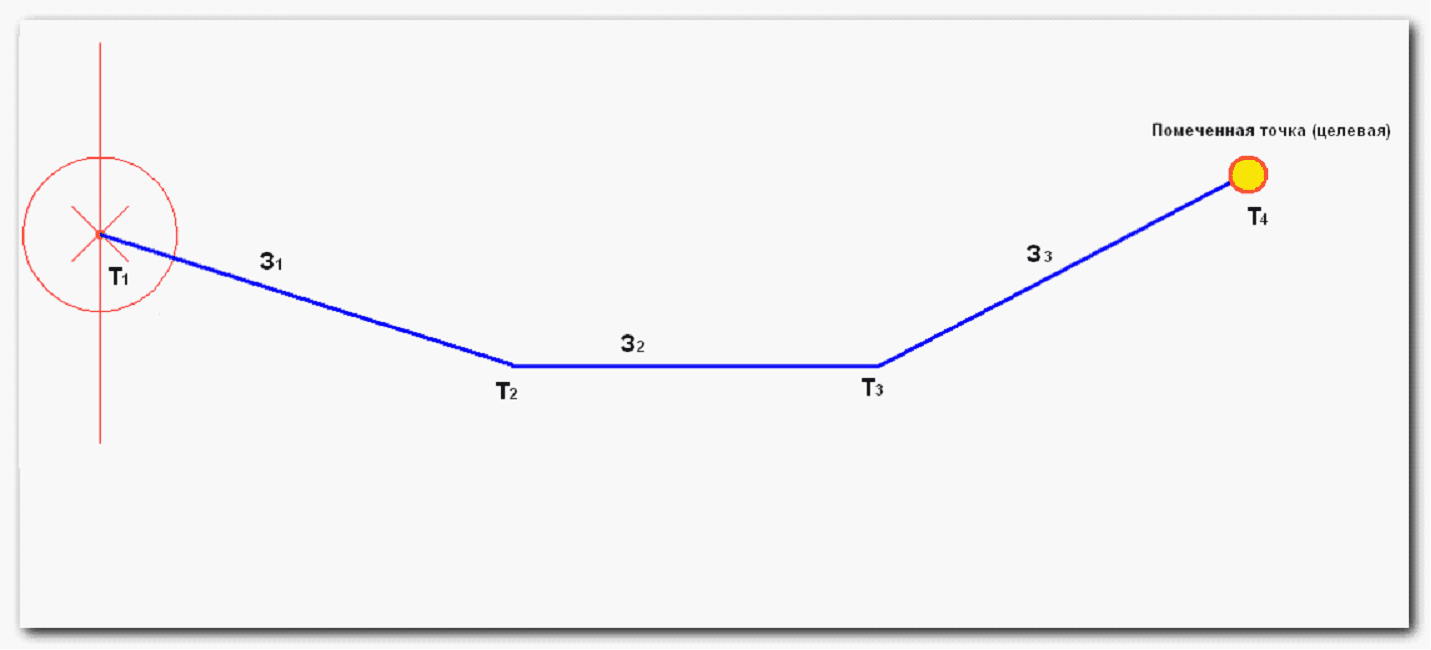

Схема кодирования
