Подпись создается между двумя точками. У точек должны быть все 3 координаты, например, путем привязки к имеющимся точечным объектам (геоточкам, опрным точкам...) или точкам (например, пересечение граней).



Флажки Обновлять проектный или существующий уклон меняют их при измененнии поверхности.

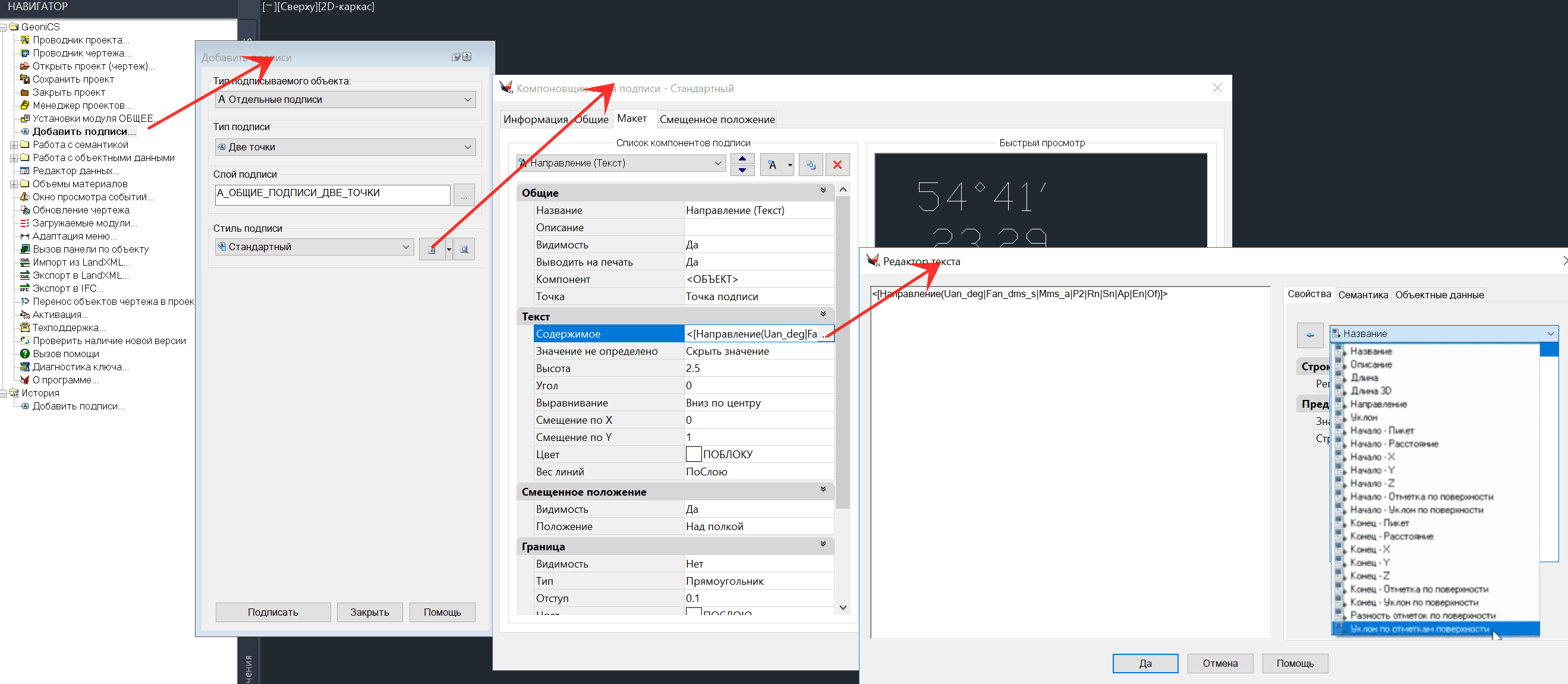

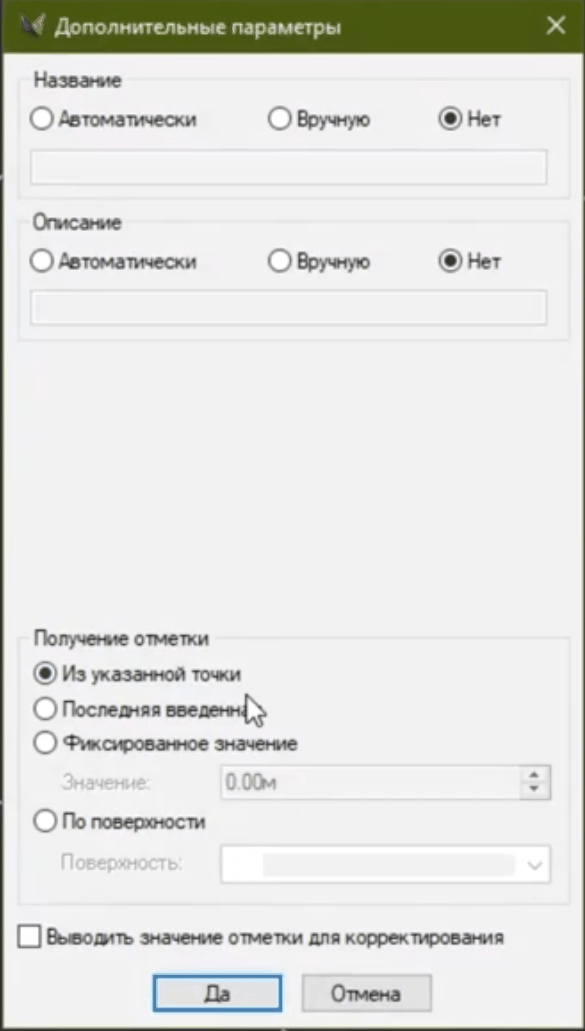

Есть возможность указания отметок различными способами при расстановке подписей, в т. ч. возможность корректировки отметки в командной строке.

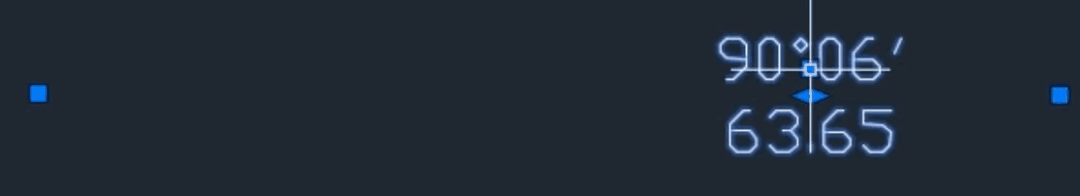

Уклон и расстояние между двумя указанными точками.



Подпись можно оттащить.

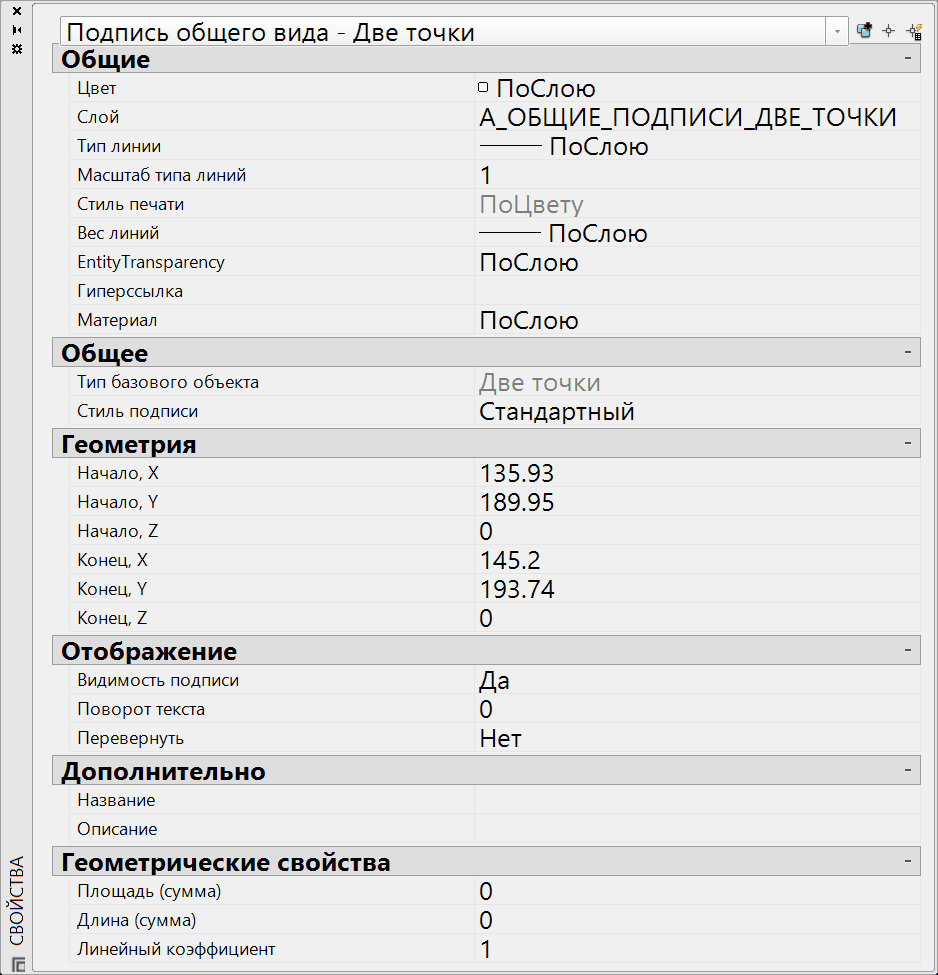

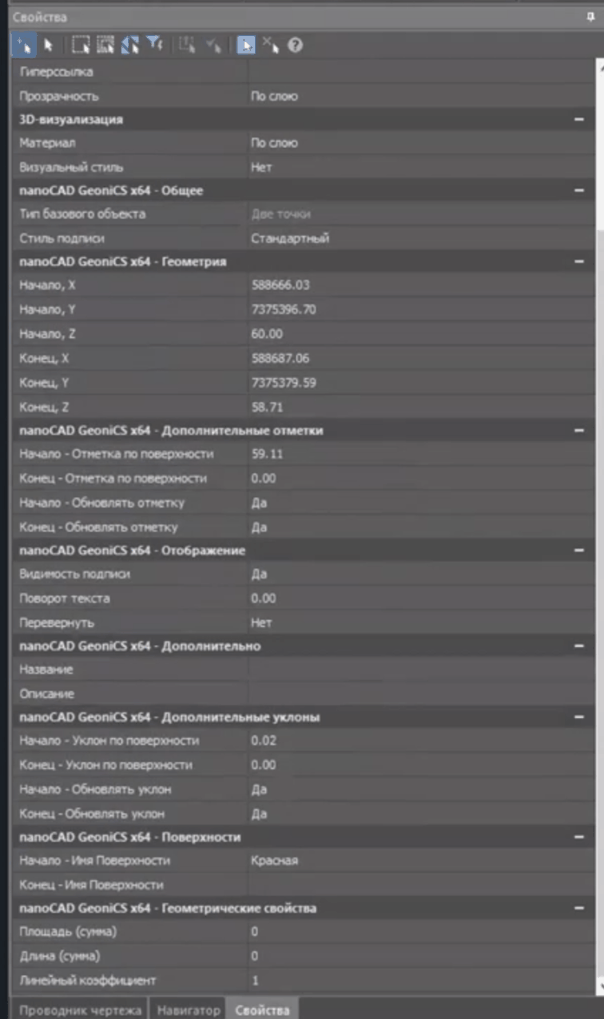

Свойства геона:





Данные подписи заполняются (для информационных полей, которые берутся с поверхностей – отметки, уклоны), даже если выключены флажки автоматического обновления.

Уклон: в точке берется по одному из 4 типов.

Уклон по отметкам поверхности: по отметкам для инф. полей (может быть по–разному).

Есть команда ручного обновления отметок и уклонов подписи, независимо т флажков автоматического обновления.



Включенные флажки Обновлять проектный или существующий уклон меняют их при измененнии поверхности или положения подписи на чертеже.

При изменении объекта подпись изменяется. СМ.Отметка Z в точке ,  Создание геоточек по поверхности вручную



Свойства:

+ поле Уклон по отметкам поверхности

В случае, если поверхность не задана, значение инф. поля – неопределенное – соотв. свойство не выводится.

Таким образом, можно сделать из подписи больше, чем просто подпись: расчеты отметок, уклонов… – легко померять уклон, между двумя блоками, сидящими на высоте, вставив туда эту подпись с привязкой. И одновременно посмотреть: какой уклон будет по поверхности в этих  точках.

Персп.: Отрисовка стрелки уклона от первой ко второй точке.
