Команда предназначена для определения отметки Z любой точки, лежащей в пределах или около текущей трехмерной поверхности.

Поверхность не обязательно должна быть отрисована в чертеже; слой может быть выключен, заморожен и т. д., а ребра грани, внутри которой находится определяемая точка, могут быть не видны на текущем виде.

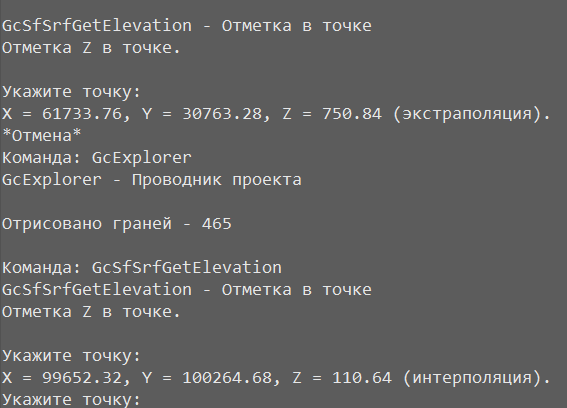

Информация – X,Y,Z и способ получения отметки (интерполяция или экстраполяция) – выводится в командное окно.





СМ. Создание геоточки по поверхности вручную

Вставка точки поверхности

В работе -

Создать точку по поверхности с отметкой Z.



отметка будет выводится в ярлычке – в т.ч. для нескольких установленных поверхностей – в границах этих поверхностей.

Если точка – внутри поверхности, отметка интерполируется.

Если – вне поверхности, отметка экстраполируется и выводится со звездочкой.

В состоянии по умолчанию показ ярлычка отключен.
