<< Оглавление >> Отдельные подписи - Заметка |

|
Подписывается точка. Используется координата точки и, возможно, отметки проектной и существующей поверхностей (если открыт проект и указано, что данные отметки нужно выводить).

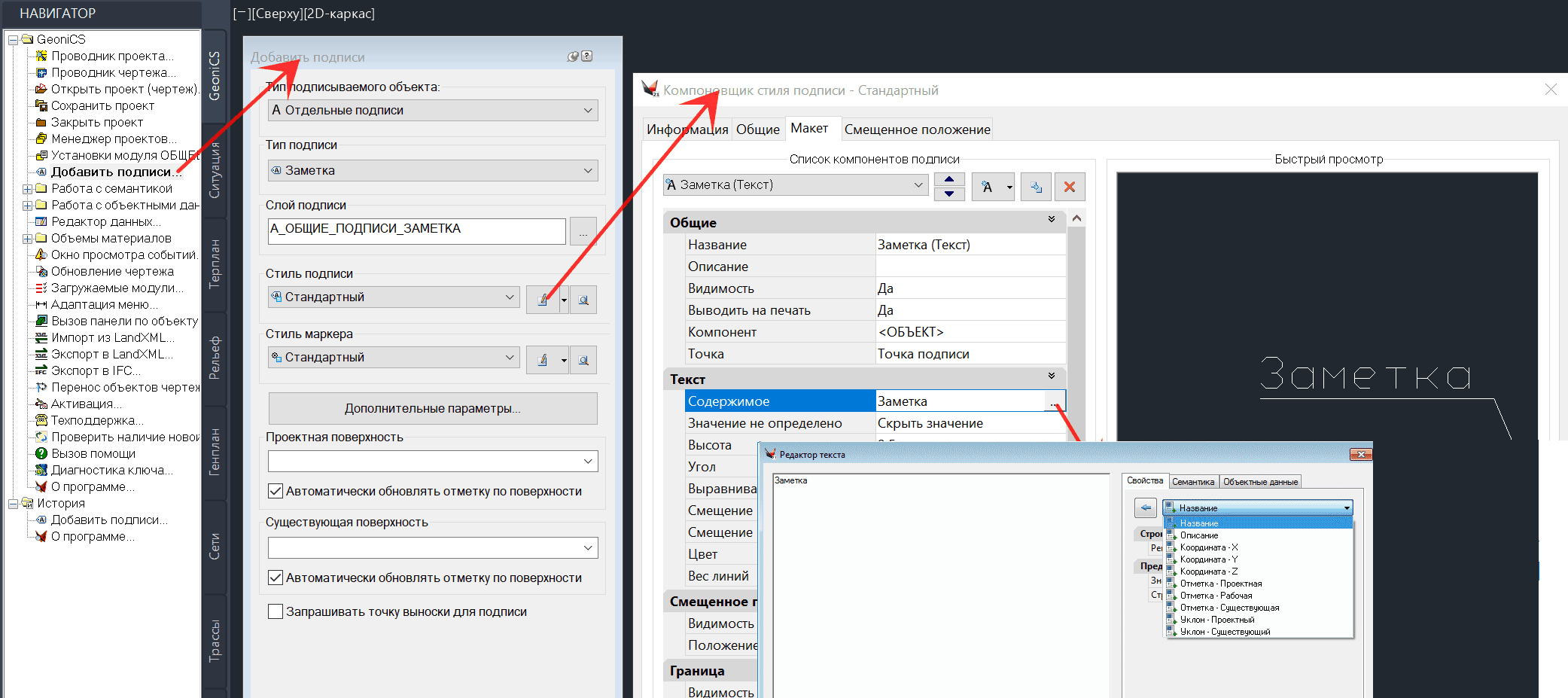

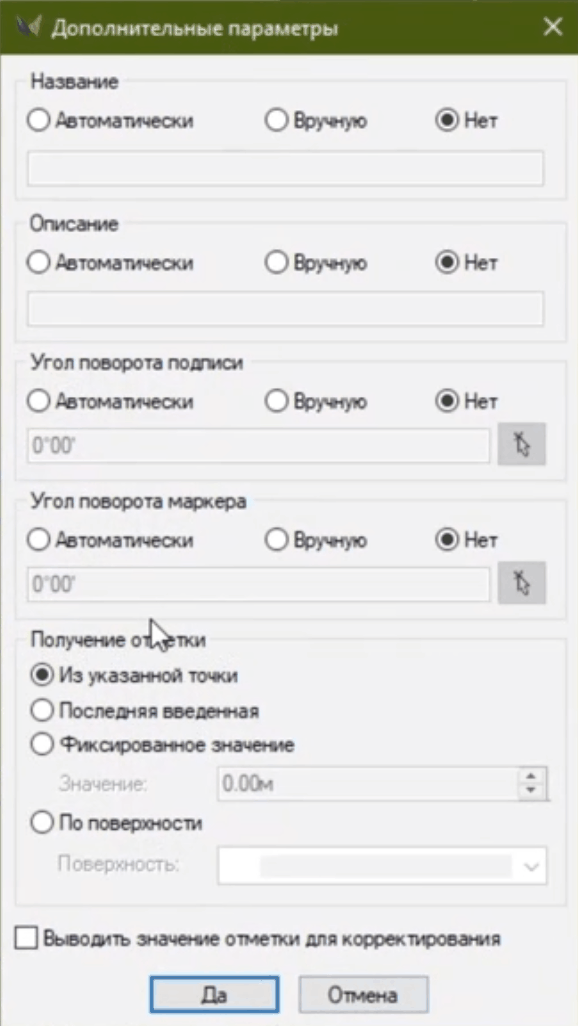

Есть возможность указания отметок различными способами при расстановке подписей, в т. ч. возможность корректировки отметки в командной строке.

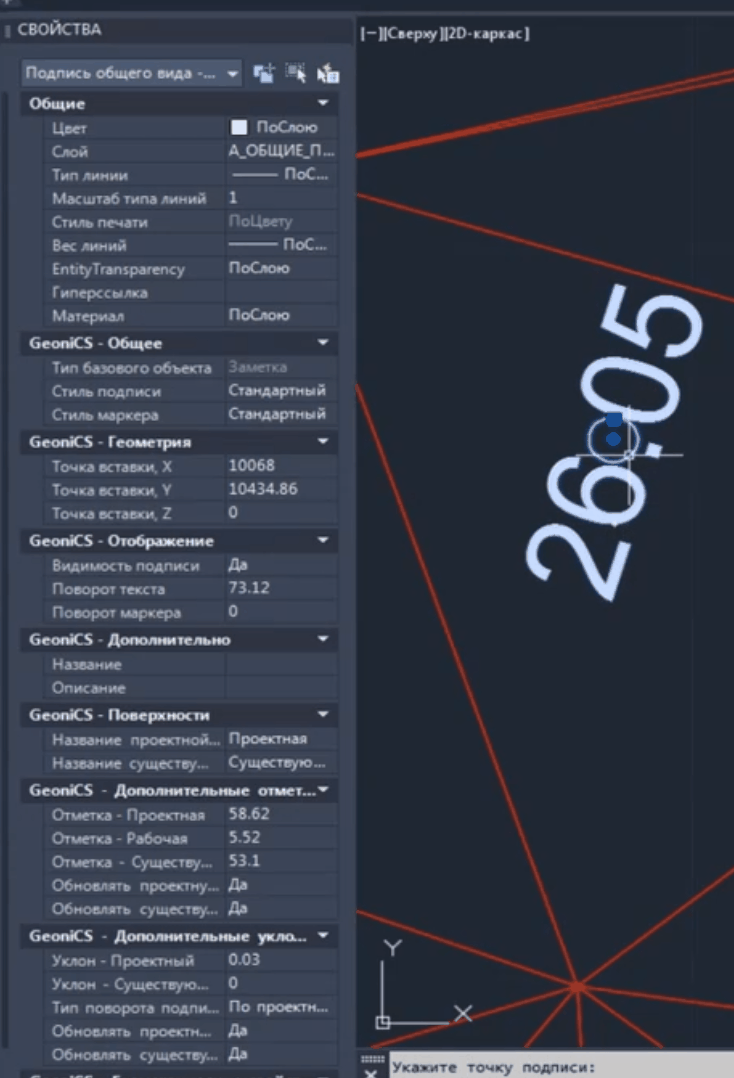

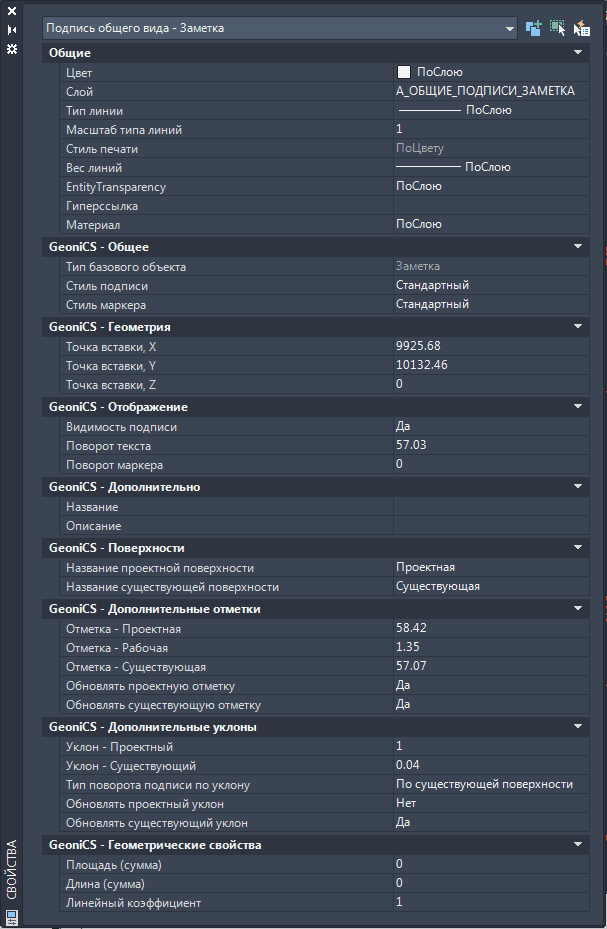

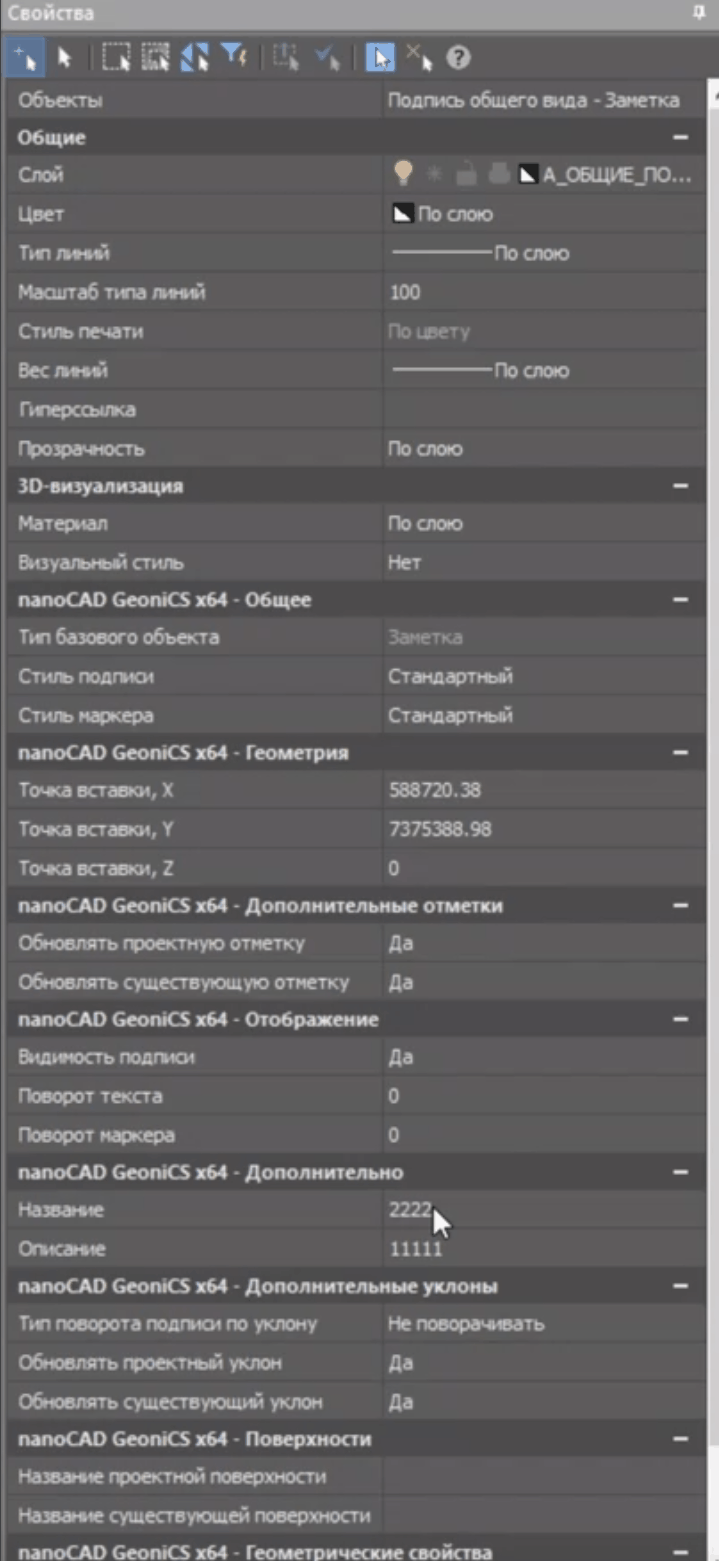

Свойства геона:

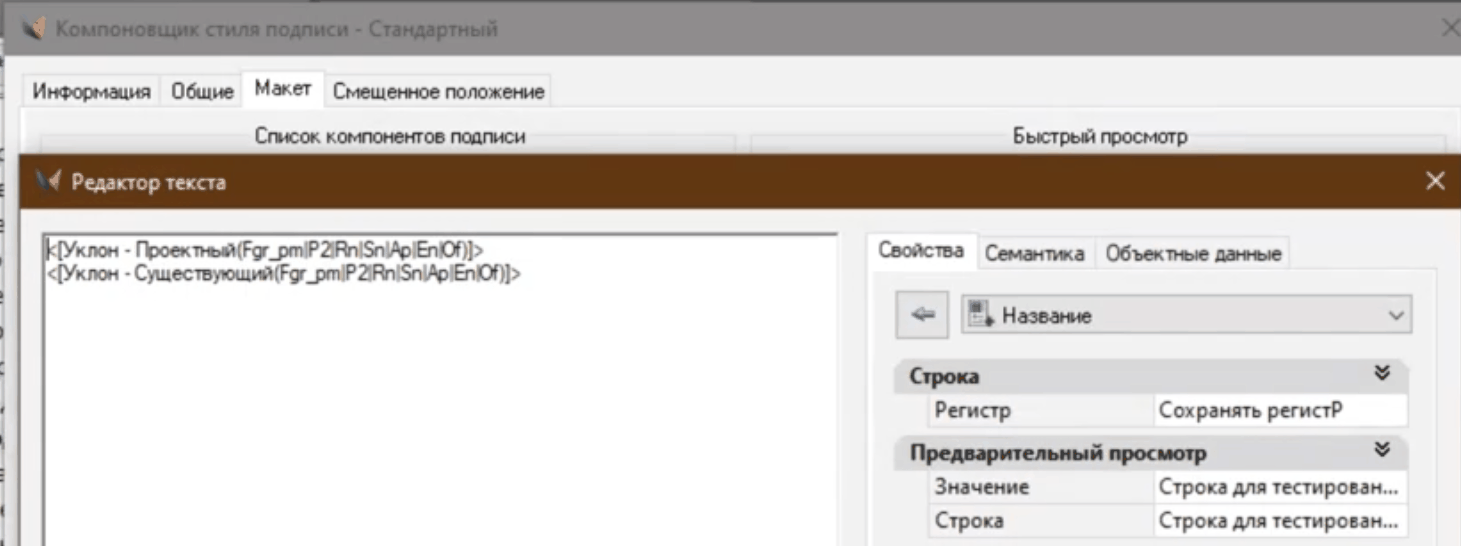

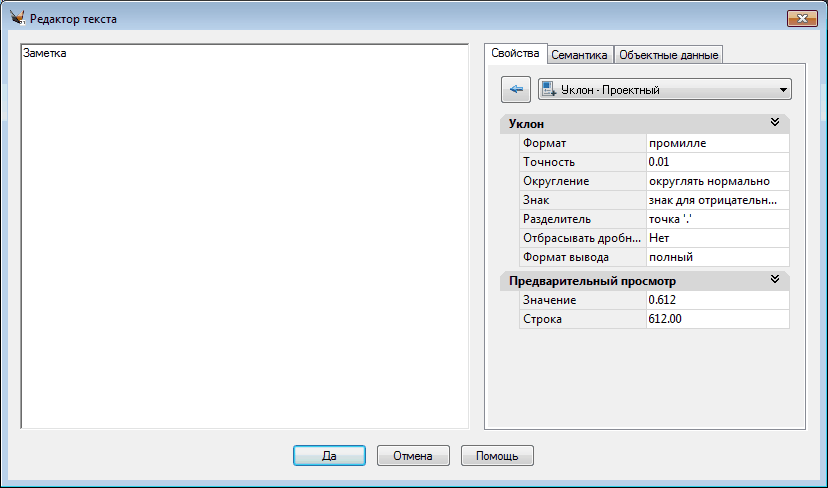

Значение уклона видно на чертеже, подпись идет вдоль линии уклона, а угол - в Окне свойств (в данном случае 73.12, а может быть и 180+73.12 - всегда положительный от 0 до 360).

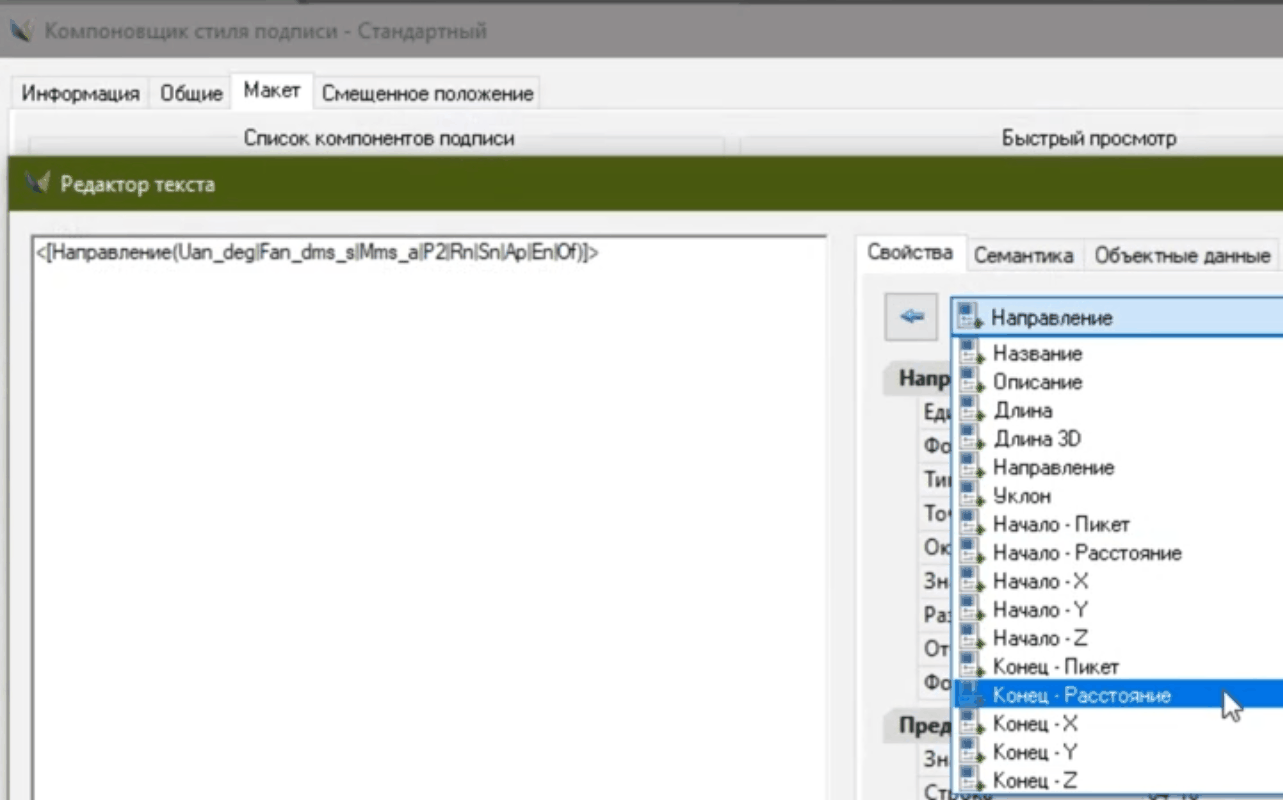

(С помощью стилей, выражений и функции IF можно в зависимости от угла вставить стрелку в ту или обратную сторону.)
В случае, если поверхность не задана, значение инф. поля – неопределенное – соотв. свойство в Менелжере свойств не выводится.
При перетаскивании подписи значения уклонов по обеим поверхностям изменяются в зависимотси от точки, куда подпись перетащена.
Включенные флажки Обновлять проектный или существующий уклон меняют их при измененнии поверхности или положения подписи на чертеже.
Подпись можно повернуть по уклону существующей или проектной поверхности.
Данные подписи заполняются (для информационных полей, которые берутся с поверхностей – отметки, уклоны), даже если выключены флажки автоматического обновления.
Есть команда ручного обновления отметок и уклонов подписи, независимо от флажков автоматического обновления.
