ТОПОПЛАН (ситуация, рельеф) > Ситуация - картированная модель ситуации > Расширение > Редактор топознаков

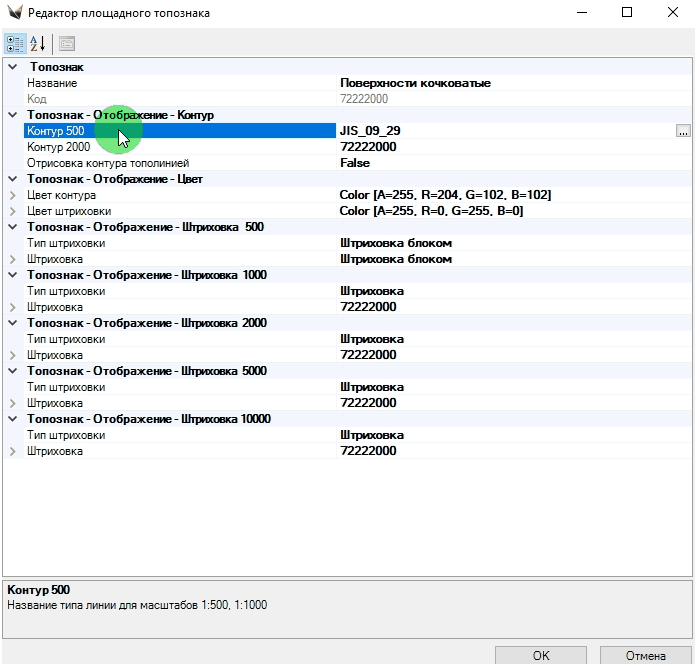

Можно менять Название знака,

тип линий, которым отрисовывается знак: Контур 500 – для М1:500-1:1000, Контур 2000 – для М1:2000 и крупнее.

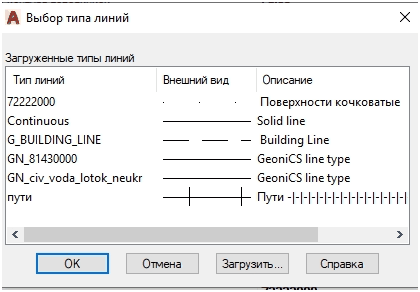

Линия выбирается стандартным диалогом выбора типа линии

Если отрисовка контура тополинией – False, то выбор происходит из acad.lin (ncad.lin).

Если True – выбор из файла topo.lin, который поставляется с приложением.

Можно менять цвет контура, цвет штриховки.

Для каждого указанного масштаба можно установить тип штриховки (обычная либо штриховка блоком) и сами парметры штриховки.

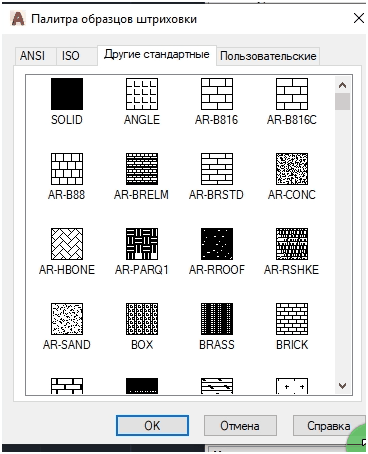

Для обычной – название текстом или выбрать из диалога выбора штриховок

Для штриховки блоком

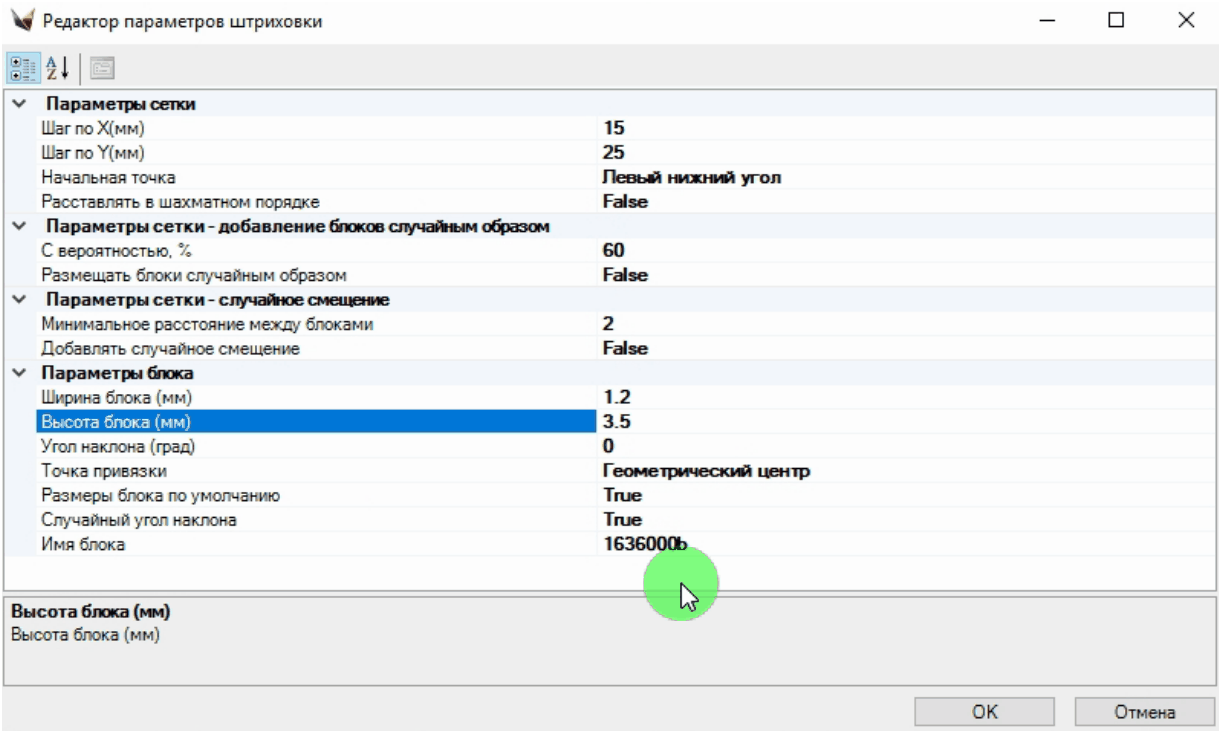

или перейти в отдельное окно с более структурированной по группам информацией о параметрах:

Шаг по Х, Y – расстояния между блоками,

Расставлять в шахматном порядке – блоков вдвое меньше;

Начальная точка – откуда начинается расстановка;

Добавление блоков случайным образом – и процент (вероятность) установки блока;

Случайное размещение – параметры сетки не учитываются, блоки размещаются случайным образом (задается лишь минимальное расстояние между блоками).

Параметры самого блока:

имя блока,

точка привязки (геометрический центр либо точка вставки),

размеры блока по умолчанию: стандартная ширина при True или указанная при False,

угол наклона – или случайный.

При указанной штриховке блоком открывается диалог штриховки блоком, где можно модифицировать парметры перед отрисовкой.

В команде штриховки блоком сохранить модифицированные параметры для данного знака и масштаба можно по кнопке Сохранить
