Описание базы данных площадных знаков



Внимание: Формат описания будет изменяться.



Каждый строка в БД описывает один знак. Площадные знаки в БД описываются в 12 полях (столбцах), каждое значение разделяется пробелом или табуляцией. Все поля обязательны.



Структура полей описания площадных УЗ в файле БД db2.txt



Столбец

Тип

Описание столбца

1

Код

Строка

Код площадного УЗ

2

Контур 500

Строка

Название типа линии Автокада из topo.lin (acad.lin)

3

Контур 2000

Строка

Название типа линии Автокада из topo.lin (acad.lin)

4

Цвет1

Число

Цвет контура для всех масштабов (значение [0 – 256])

5

Цвет2

Число

Цвет штриховки для всех масштабов (значение [0 – 256])

6

Тип контура

Число

Тип контура штриховки (акад – 0, тополиния – 1)

7

Штриховка 500

Строка

Название штриховки для масштаба 1:500

8

Штриховка 1000

Строка

Название штриховки для масштаба 1:1000

9

Штриховка 2000

Строка

Название штриховки для масштаба 1:2000

10

Штриховка 5000

Строка

Название штриховки для масштаба 1:5000

11

Штриховка 10000

Строка

Название штриховки для масштаба 1:10000

12

Название

Строка

Название УЗ



Для поля с типом Строка, значение должно заключаться в кавычки.

Описание столбцов таблицы:

В поле Код указывается код знака в кавычках.

В полях Контур – тип линии Автокада.

В поле Цвет 1 – цвет контура площадного знака (для всех масштабов).

В поле Цвет 2 – цвет штриховки (для всех масштабов).

В полях Штриховка ... – название штриховки.



В поле Название указывается название знака в кавычках (внутри не должно быть кавычек кавычки являются разделителями).

Если знак для данного масштаба не существует, вводится значение “” (две кавычки).



Описание типов линий для контура площадного знака находится в файле C:\Program Files\CSoft\GeoniCS 2020\Topo.lin,  который находится в каталоге инсталляции.

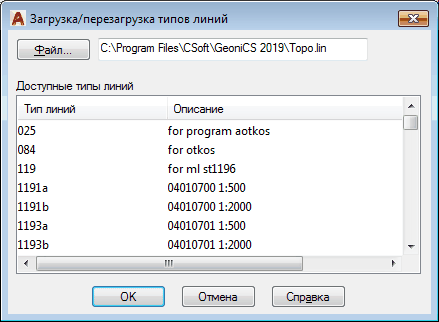

(Команда _LINETYPE

clip1981

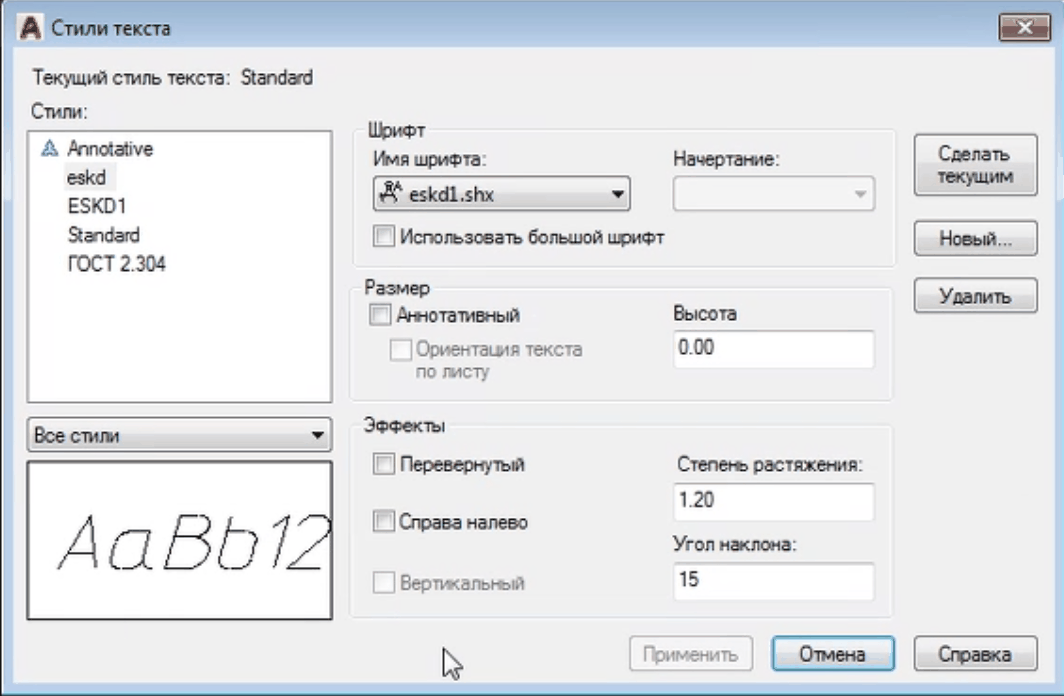

Команда _STYLE

clip1982



Описание штриховок находится в файле acadiso.pat (для метрической системы измерений) в каталоге инсталляции.



Пример 1. Контур со штриховкой для всех масштабов.

1

2

3

4

5

6

7

8

9

10

11

12

"72317600"

"72317600"

"72317600"

256

3

0

"72317600"

"72317600"

"72317600"

"72317600"

"72317600"

"Болото непроходимое"



Площадной знак с кодом 72317600 (столбец 1),  контур задан типом линии AutoCAD (столбец 6), типы линии с названием «72317600» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4). Контур штрихуется штриховкой для всех масштабов с названием «72317600»(столбец 7-11) , цвет штриховки 3 (столбец 5), название штриховки «Болото непроходимое» (столбец 12).



Пример 2. Контур со штриховкой для некоторых масштабов.

1

2

3

4

5

6

7

8

9

10

11

12

"44230000"

"44230000"

"44230000"

256

256

0

""

""

""

"44230000"

"44230000"

"Здание разрушенное"



Площадной знак с кодом 44230000 (столбец 1),  контур задан типом линии AutoCAD (столбец 6), типы линии с названием «44230000» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4). Контур штрихуется штриховкой с названием «72317600» для масштаба 1:5000 и 1:10000 (столбец 10-11), цвет штриховки 256 (столбец 5), название штриховки «Здание разрушенное» (столбец 12).



Пример 3. Контур без штриховки.

1

2

3

4

5

6

7

8

9

10

11

12

"71327400"

"71327400"

"71327400"

256

256

0

""

""

""

""

""

"Пастбище осушенное"



Площадной знак с кодом 71327400 (столбец 1),  контур задан типом линии AutoCAD (столбец 6), типы линии с названием «71327400» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4), штриховки нет для всех масштабов (столбцы 7-11), название штриховки «Пастбище осушенное» (столбец 12).
