Редактор геодерева

Previous pageReturn to chapter overviewNext page

фильм пример



См. Мастер создания топознака

Редактор геодерева вызывается из контекстного меню на закладке  (кроме пунктов закладки Истории)

clip2826

Открывается редактор содержимого указанного пункта дерева

clip2827

Название - текст а Геодереве,

Команда - выполняемая при клике на пункте геодерева команда,

Слой - задается для геонов,

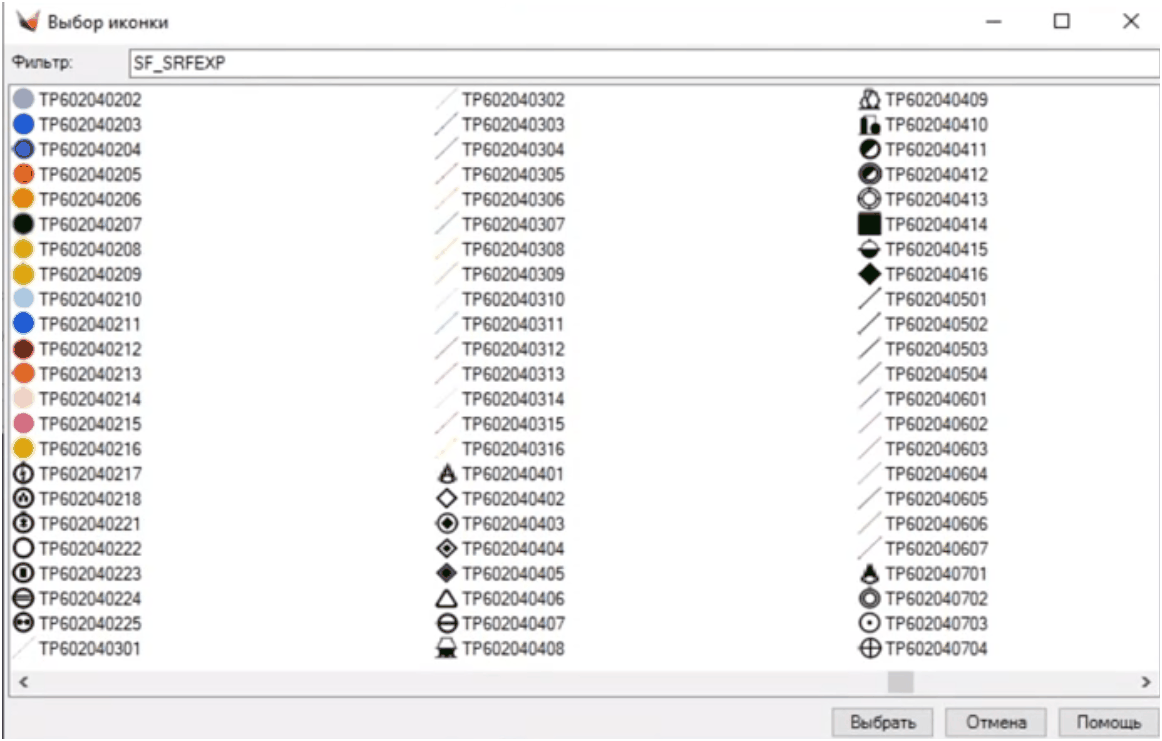

Иконка - из стандартной dll геодерева, которая идет в поставке,  либо из конкретного файла иконки - указанием пути, имени файла иконки и имени иконки в нем, пример: D:\Downloads\7010.ico::/7010;

clip2844

- страница помощи в хелпе.

Также можно увидеть уровень дерева для данного пункта дерева.



Когда добавляется новый пункт в геодерево, то для него прописывается команда, которая будет выполняться. В частности для топознака это команда gctcznak, после которой идет КОД топознака. А уже потом, на этапе Редактирования топознаков задаются штриховки, блоки и т.д.



В редакторе можно

clip2828

Загрузить файл формата *.ttd

Сохранить в тот же файл, с которого была загрузка.

Либо Сохранить как.

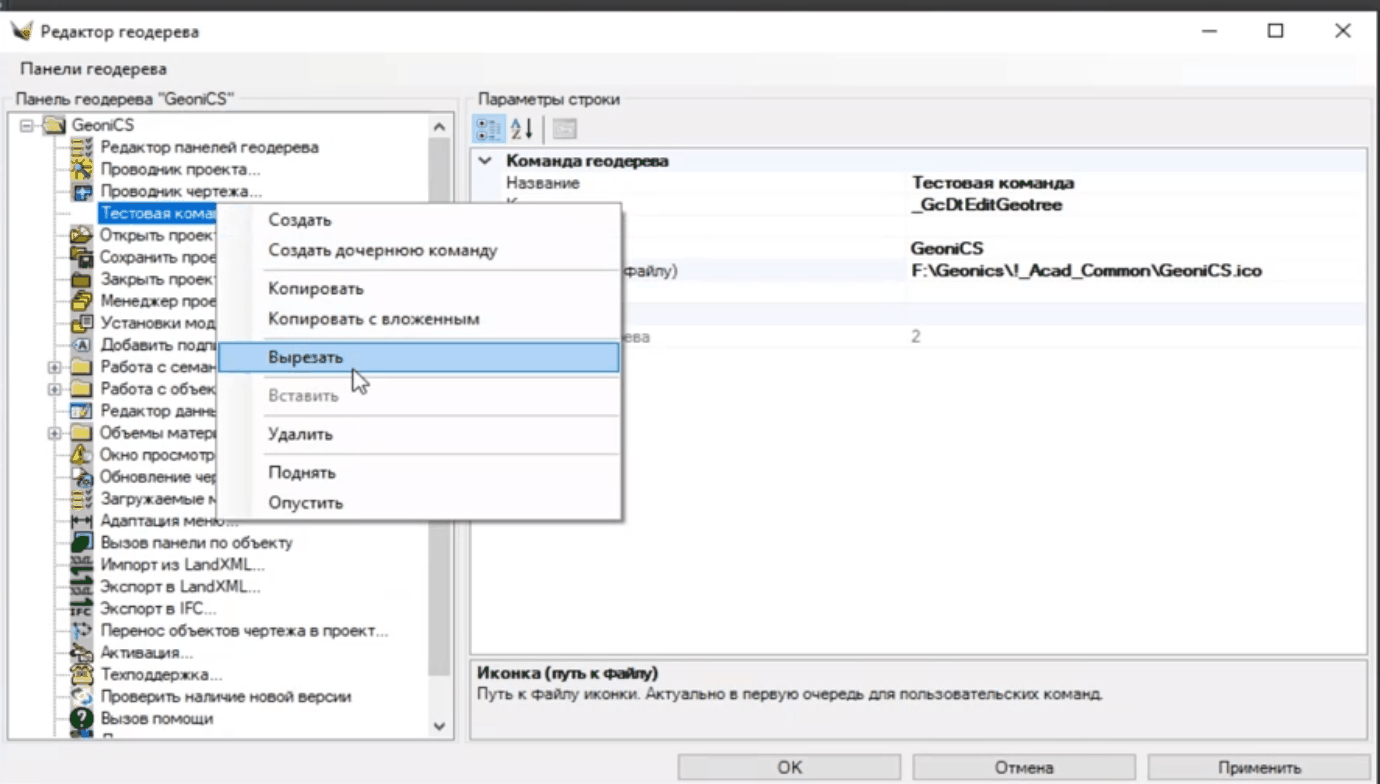

Доступные команды для пункта геодерева

clip2829

Создать перед, после - на том же уровне,

Создать дочернюю (на уровень больше),

Копировать

Копировать с вложенным (всю текущую ветку),

Вырезать (пункт или всю ветку с вложенным содержимым),

Удалить  (пункт или всю ветку с вложенным содержимым),

Вставить (когда есть скопированное или вырезанное. Вставляется последнее),

Поднять, Опустить – переместить вверх и вниз.



По кнопке Применить изменяется файл и перезагружается в соответствующую закладку геодерева. При этом диалоговое окно не закрывается.

При нажатии Ок тоже вносятся изменения. А диалог закрывается.

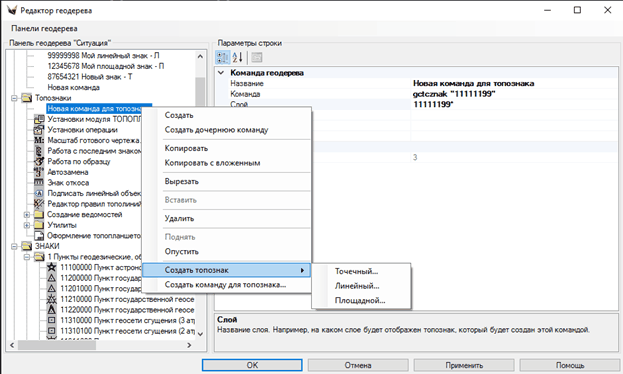

Для закладок Ситуация и Терплан, если введена команда gctcznak с кодом топознака, которого еще нет в БД:

clip2842.

Если знак уже создан:

clip2843



Далее открывается Редактор топознаков.



Пункт «Создать команду для топознака» позволяет создать сразу и новую команду перед текущей выбранной, и, при необходимости, сам топознак.

При выборе этого пункта необходимо ввести код топознака, для которого создается команда. Если кода топознака нет в БД, то будет выведен диалог создания самого топознака. Если топознак с таким кодом в БД уже есть, то сразу будет создана команда.
