Преобразование геонов в модель
|
<< Оглавление >> Преобразование геонов в модель |

|
См. Модель и карта
См. Автозамена (картирование, генерализация, реструктуризация)
См. для геоточек Преобразование в модель При преобразовании в модель геоточки преобразуются в точки с сохранением отметки.
Для работы с чертежами, содержащими геоны, в платформах (AutoCAD, nanoCAD, ZWCAD) имеются Object Enabler (Поддержка объектов в nanoCAD 21 и ZWCAD). Тем не менее, есть возможность убрать геоны и оставить только примитивы платформы.
В первом случае (преобразование в контурную модель) возможен режим 2D или 3D.
При этом используются текущие установки операции Замена.
Для геолиний модель можно преобразовать в карту с заданным масштабом отрисовки знаков и организацией по слоям с помощью операции Автозамена (картирование, генерализация, реструктуризация). В этом смысле это взаимнообратные операции.
Имеется возможность не удалять геоны после получения по ним модели.
Чтобы получить несколько параллельных полилиний, выберите Модель и смещенные или Только смещенные. (Если только смещенные, то обратное преобразование будет невозможно.)

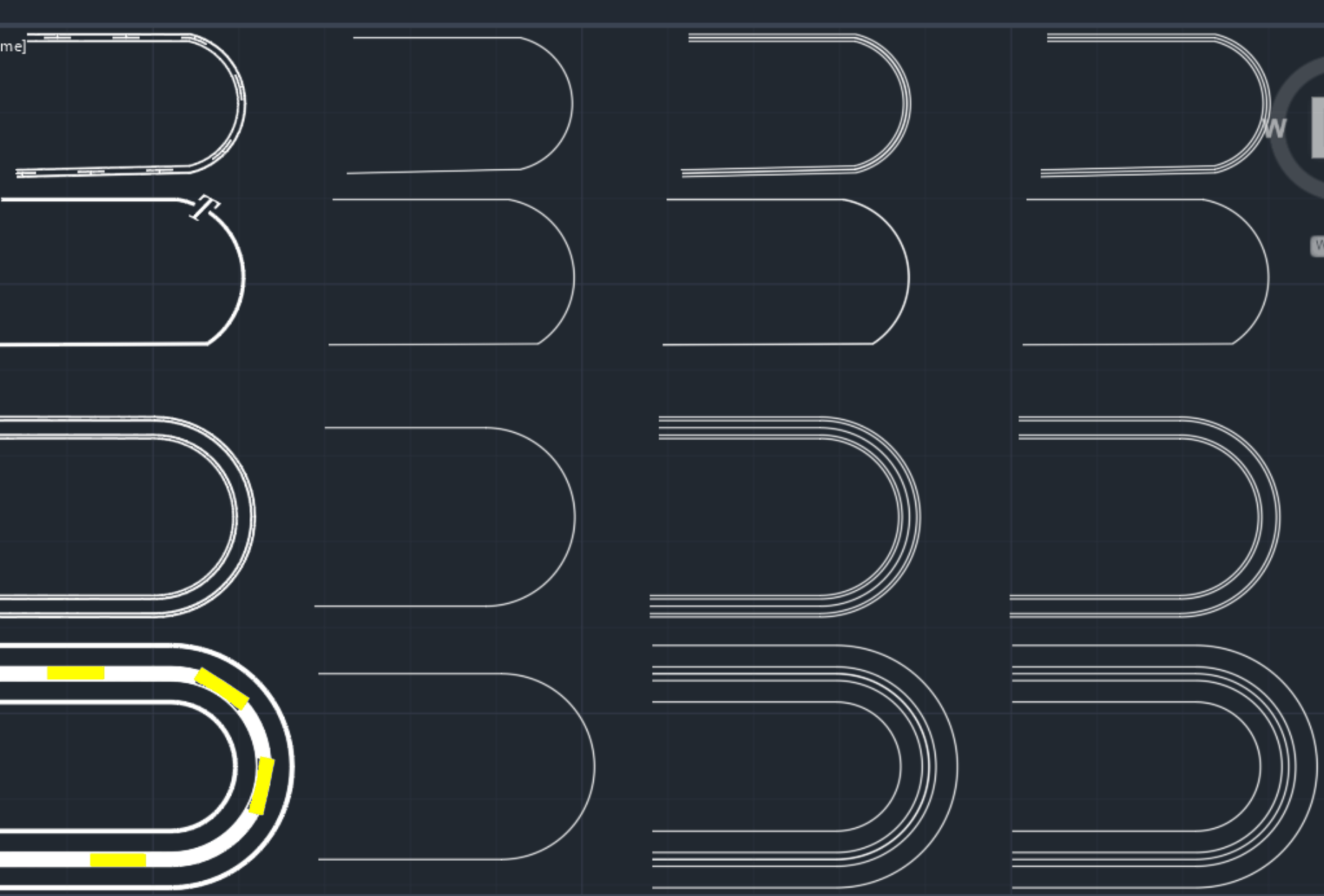

Примеры:
Исходный вариант. Только осевая. Все линии. Только линии из описания знака, без осевой:
В работе: подбор стандартных полилиний платформы при преобразовании.
