Подпорные стенки и откосы

Previous pageReturn to chapter overviewNext page

В качестве разделительных линий можно указать и линии подпорных стенок и откосов. Если этих объектов в чертеже нет, то в ответ на этот запрос нужно нажать пустой ввод.



На запрос указать подпорные стенки могут быть указаны следующие примитивы:

полилиния,

3D полилиния,

геолиния – 3D полилиния с дугами,

линейный топознак – тополиния,

геон структурная линия поверхности,

геон граница поверхности.



На запрос указать откосы могут быть указаны следующие примитивы:

полилиния,

3D полилиния,

геолиния – 3D полилиния с дугами,

линейный топознак – тополиния,

геон структурная линия поверхности,

геон граница поверхности,

геон знак откоса,

геон 3D откос: при его указании автоматически получает из него бровку и линию выхода, по которым обрезает квадраты.

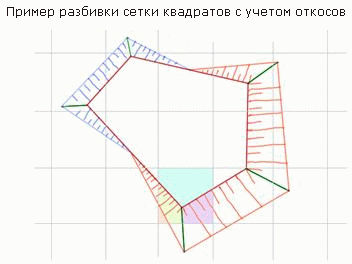

Внимание! Откосы или подпорные стенки не могут находиться ВНУТРИ квадрата, т. е. сетка должна быть мельче. Иначе объем внутри откоса считается отдельно, а внутри квадрата уже учитывается объем внутри откоса (т. е. его придется вручную вычесть).

Некоторые рекомендации:

С помощью команды Утилиты>Редактор контуров>Прополка полилиний добавьте точки в линии откосов, у которых большие линейные сегменты, с соответствующим шагом для большей регулярности точек. Чтобы не было, допустим, что у самой внешней линии точки расставлены достаточно густо, а у внутренних линий – редко.
