Модификатор полилиний (прополка)

Previous pageReturn to chapter overviewNext page
embim132

фильм



Универсальный модификатор полилиний.

Применяется, например, при Создать трассы из объектов

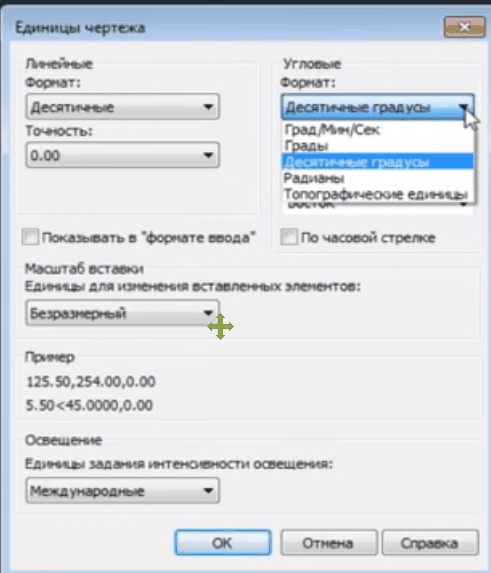

Для данной команды должно быть установлено units

clip2824

aunits = 0 (градусах и долях градуса)

Потом восстанавливается значение.

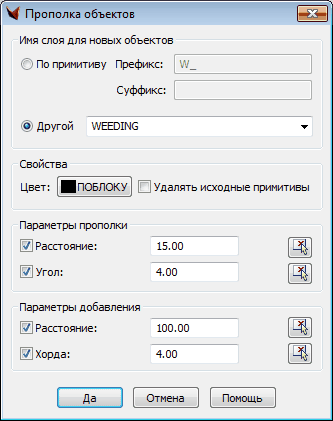

Вызывается как отдельная функция

clip1207

и при создании геоточек по полилиниям.

clip1208

Используется для удаления избыточных и добавления дополнительных вершин на полилиниях (LWPOLYLINE и 3D-Polyline), которые удовлетворяют заданным условиям.

Параметры прополки - применяются для указания параметров для удаления избыточных вершин на линейных сегментах полилинии.

Расстояние – этот параметр используется для удаления близлежащих вершин. В нем указывается минимальное расстояние между вершинами.

Вершина удаляется, если (L1 + L2) < расстояние прополки.

Угол – используется для удаления избыточных вершин, для которых дополнительный угол меньше указанного значения. В градусах и долях градуса. 5 градусов 15 секунд = 5.25

Вершина удаляется, если q < угла прополки.

Параметры добавления – применяются для автоматического добавления вершин в линейные и дуговые сегменты полилинии. Добавленные вершины распределяются равномерно по сегменту полилинии, т. е. расстояние между ними одинаково, но меньше указанных параметров.

Расстояние – максимальное расстояние между вершинами на линейном сегменте.

Вершина добавляется, если L1 >SD. Причем, добавленные вершины на сегменте распределяются равномерно, т. е. расстояния между добавленными вершинами одинаково.

Если расстояние между вершинами больше, чем указанное значение, тогда точка добавляется в контур на интервал, меньший или равный указанному значению. Чем меньше значение – тем больше вершин добавляется в контур.

Хорда - максимальное расстояние между вершинами на дуговом сегменте.

Вершина добавляется, если L1 > хорда. Причем, добавленные вершины на сегменте распределяются равномерно, т. е. расстояния между добавленными вершинами одинаково.

Использование параметров прополки комбинируется переключателями. Значение параметров можно также задать на экране, нажав на кнопку указания.

В плане – преобразование сплайнов.
