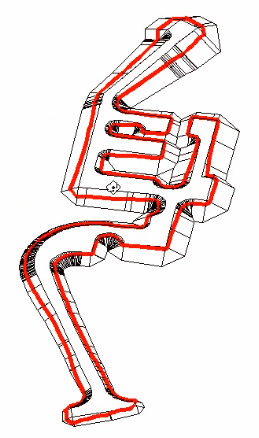

Геон Проектный откос – одна из конструкций, врезаемых в рельеф.

Проектный откос создается как специальный объект – геон.

Команды для 3D откоса (проектный откос с дугами) – вызываются из верхнего меню, геодерева, из контекстного меню при выборе объекта откос (правая клавиша мыши).



См. Сдвиг структурных линий – это то же.

1. Задание проектного откоса

2. Структурные линии, граница и триангуляция по откосу

3. Врезка в поверхность

4. Работа со стилем

Определение площади откоса





ПЕРЕНОС ГЕОНА ПРОЕКТНЫЙ ОТКОС В ДРУГОЙ ЧЕРТЕЖ:

1. У Проектного откоса нет стилей в классическом смысле

(«стили отображения» – это просто набор параметров).

2. Данный геон не копируется черз контрол–С контрол–V.

В проекте его тоже нет – только геон (объект) в чертеже.

3. Для переноса в другой чертеж надо создать чертеж из него одного, убрав всё остальное.

И вставить этот чертеж с расчленением в другой целевой чертеж.

При этом там должна быть поверхность (проект), на которую завязан данный проектный откос.
