Экспорт в формат IFC
|
<< Оглавление >> Экспорт в формат IFC |

|
В работе!

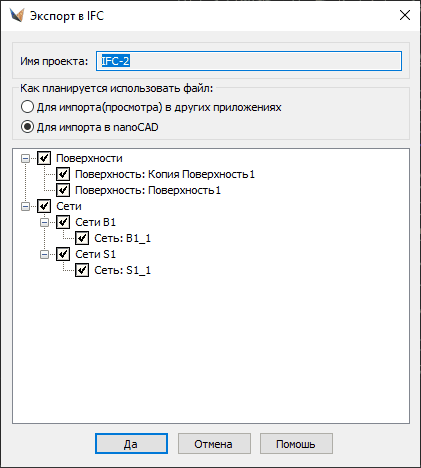

В диалоге
нужно выбрать из Проекта необходимые объекты для экспорта.

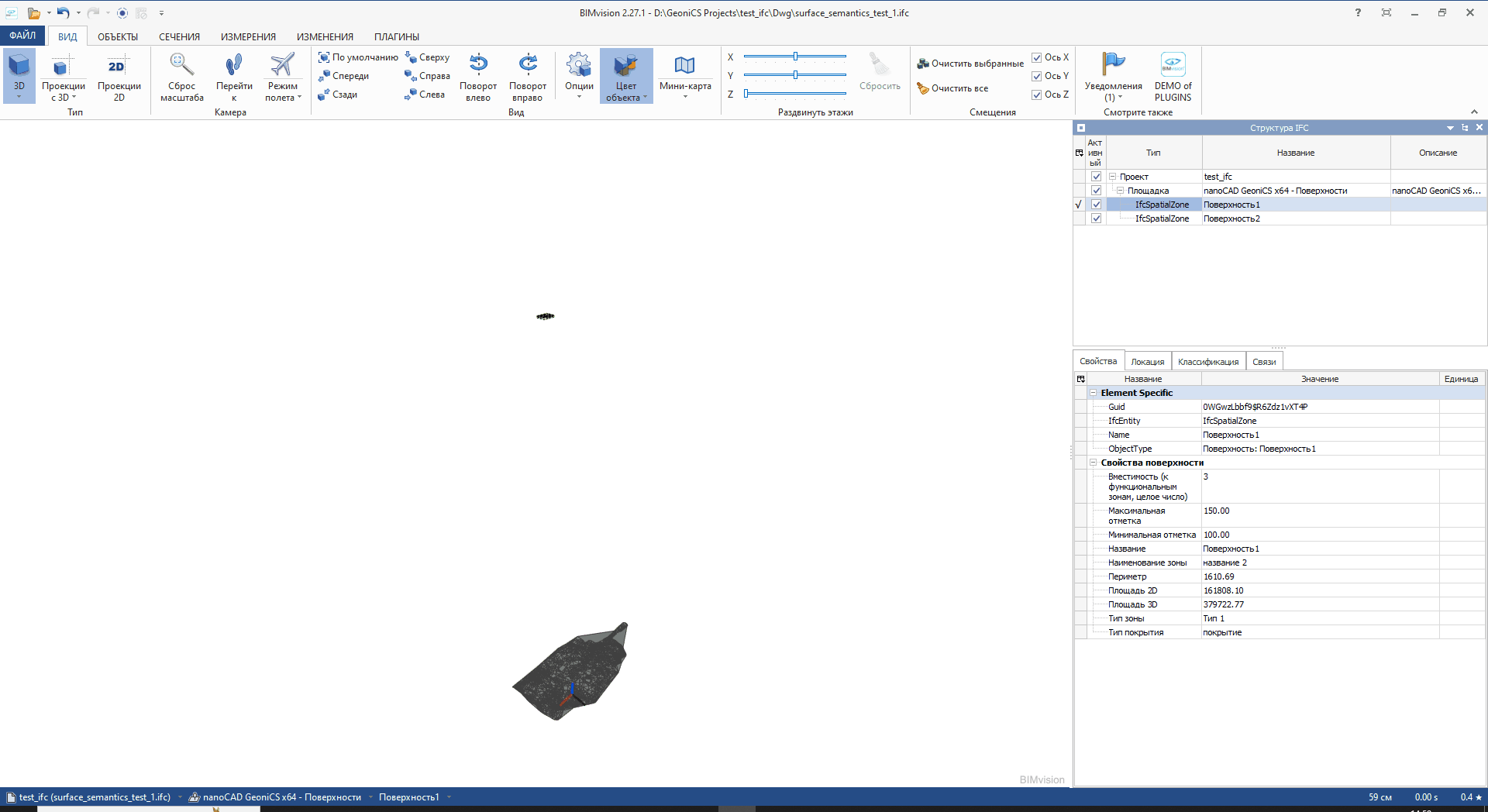

По поверхностям можно также экспортировать статистику и дополнительную информацию. См. Проводник проекта (ветвь Поверхности)
Размерность при экспорте:
•для GeoniCS по-умолчанию метры (нормально читает координаты во всех вьюверах),
•для nanoCAD GeoniCS – миллиметры (во всех вьюверах результаты в 1000 раз меньше, зато при вставке в Нанокад - нормально.
Далее указывается файл с расширением *.ifc.
В существующий файл можно добавить новые данные.

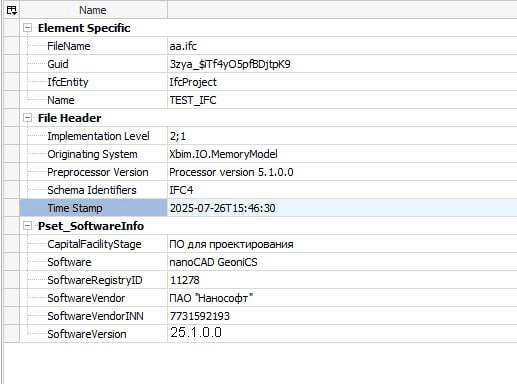

В файле сохраняются выбранные объекты и ряд их основных свойств (например, для сетей, их вершин и сегментов).
В файл также экспортируются приписанные к объекту дополнительные свойства из Семантики и Объектных данных. Экспортируются только те свойства, у которых включен флажок «Экспорт в IFC» (см. Реестр семантических показателей).

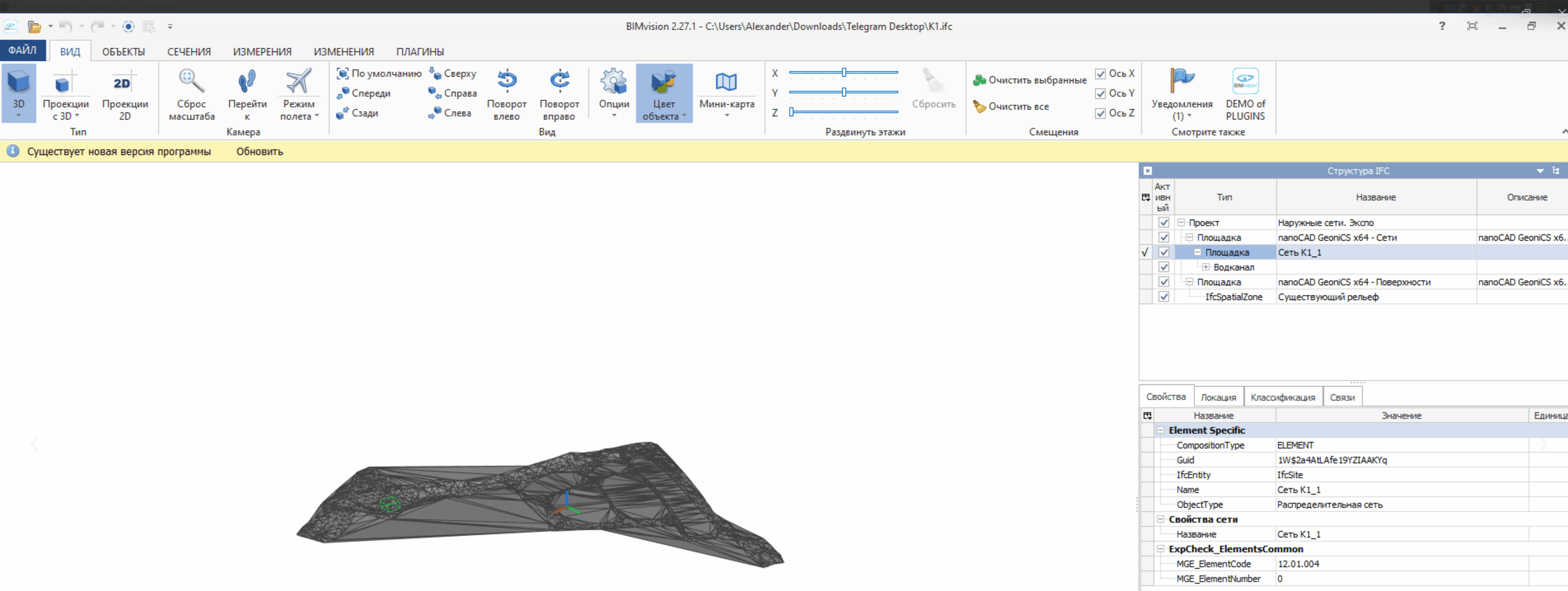

Эти файлы можно просматривать с помощью соответствующего просмотрщика.
Для сетей можно экспортировать свянную с ними Семантику и Объектные данные.
При этом можно указать, какие именно показатели подлежат экспорту.

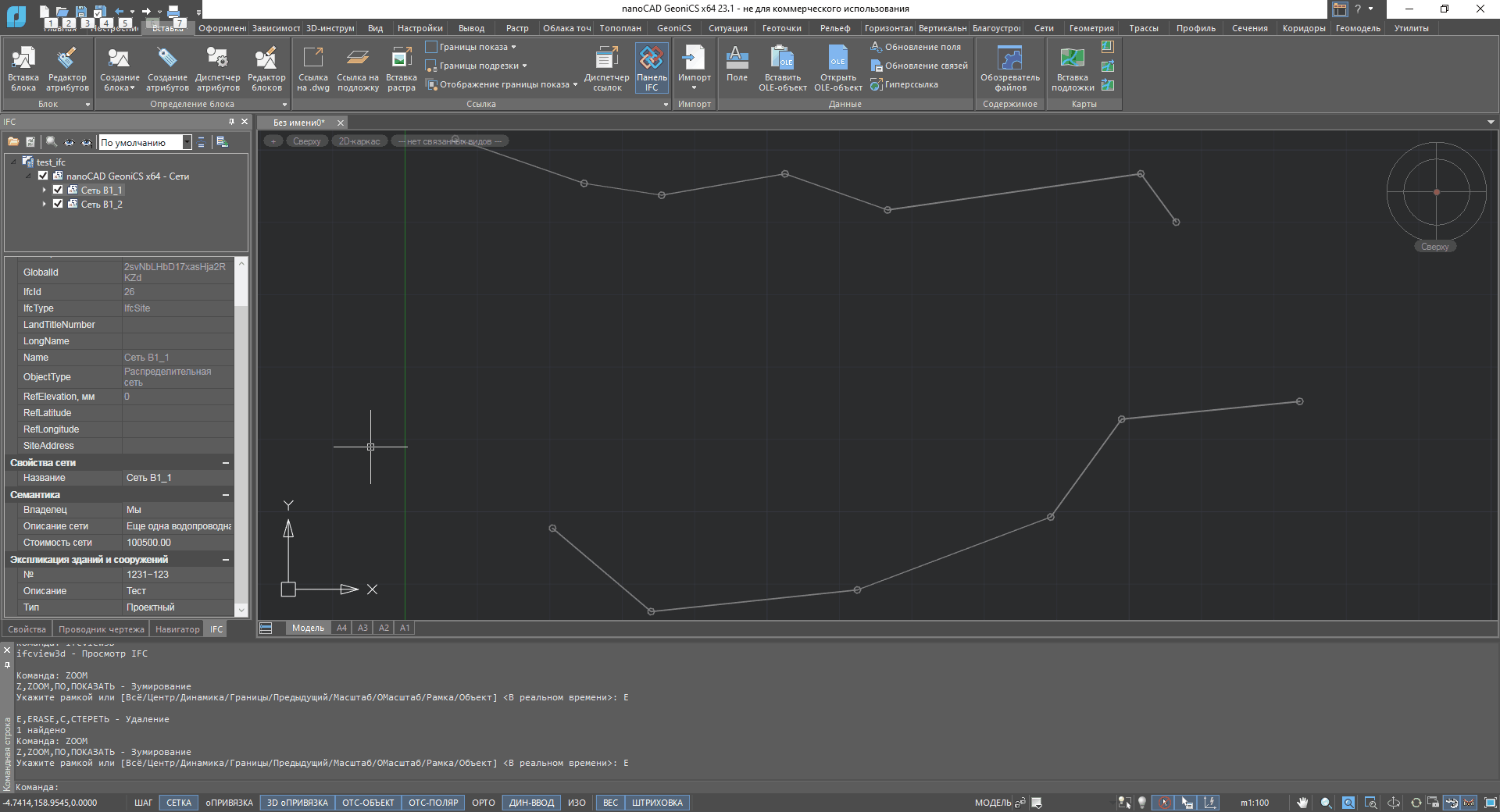

Объектные данные в Свойствах:

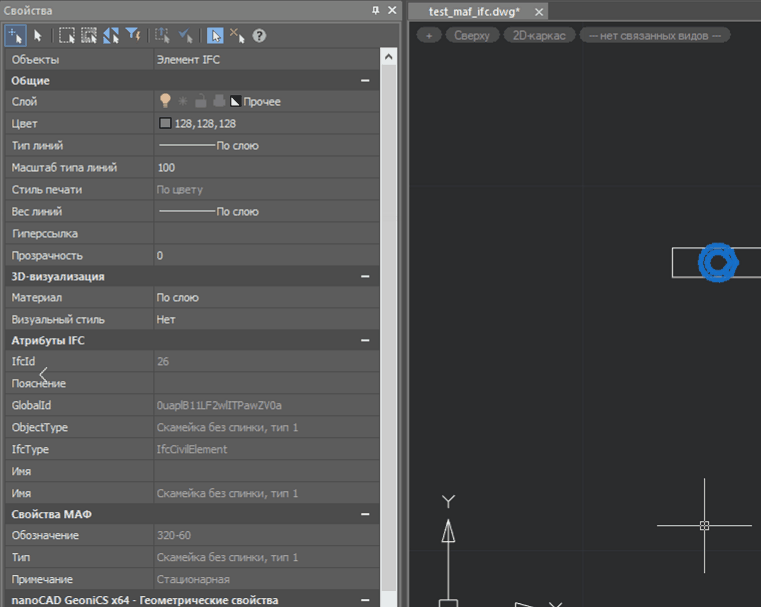

В IFC можно экспортировать малые архитектурные формы (МАФ) в виде окружностей, но со свойствами и семантикой.
