Проводник проекта
|
<< Оглавление >> Проводник проекта |

|
Главный элемент интерфейса для работы с объектами проекта (в частности, поверхностями) – Проводник проекта – окно, содержащее дерево объектов проекта
В частности, навигатор содержит дерево поверхностей и подокно со статистикой.
Способ вызова – из падающего меню или из кнопочного меню. Проводник, естественно, вызывается только при открытом проекте.
Само окно Проводника – обычное окно Windows: его можно изменять, минимизировать и максимизировать. При последующем открытии в сеансе оно открывается там и тех размеров, где и каким было перед закрытием. А в новом сеансе – с размерами по умолчанию.
Проводник можно сворачивать в иконку.
Проводник позволяет создать поверхность, указать источники данных, построить и визуализировать поверхность, вызвать редактор и выполнить реструктуризацию поверхности. Кроме того, в нем можно посмотреть статистику по различным объектам поверхности.
В меню Проводника всего три пункта. Но их можно вызвать и выбирая пункты в дереве и нажимая правую кнопку мыши – как и в геодереве.
Если в открытом Проекте есть поверхности, они выводятся.
При щелчке правой кнопкой мыши на каждом элементе возникает соответствующее меню. Это стандартный для Windows интерфейс. Он давно используется в геодереве и ряде Автокад-приложений.
Проводник позволяет увидеть:

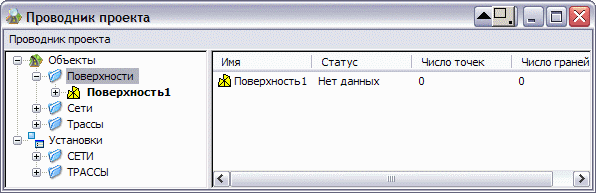

"желтая иконка" - поверхность является текущей (единственная в Проекте). Текущая поверхность может не быть открыта: в случае выполнения с ней операций она откроется автоматически;
жирный шрифт - поверхность открыта, загружена в память (может быть несколько).
Поверхность может находиться в 4-х состояниях (статус поверхности – отображается в проводнике):
• Нет данных. Поверхность создана (задано только имя поверхности), но нет никаких входных данных для ее построения.
• Не построена. Поверхность создана, входные данные (любые) заданы. Но поверхность не строилась, т. е. триангуляция не рассчитывалась, выходных данных нет.
• Построена. Поверхность создана, входные данные заданы и по ним построена поверхность (рассчитана триангуляция). Кроме того, поверхность в точности соответствует входным данным.
• Данные устарели. Поверхность построена, но входные данные были каким-то образом изменены уже после момента ее построения. Т. е. построенная поверхность не соответствует входным данным.
В правой части окна Проводника выводится входная информация, статистика и дополнительная информация.

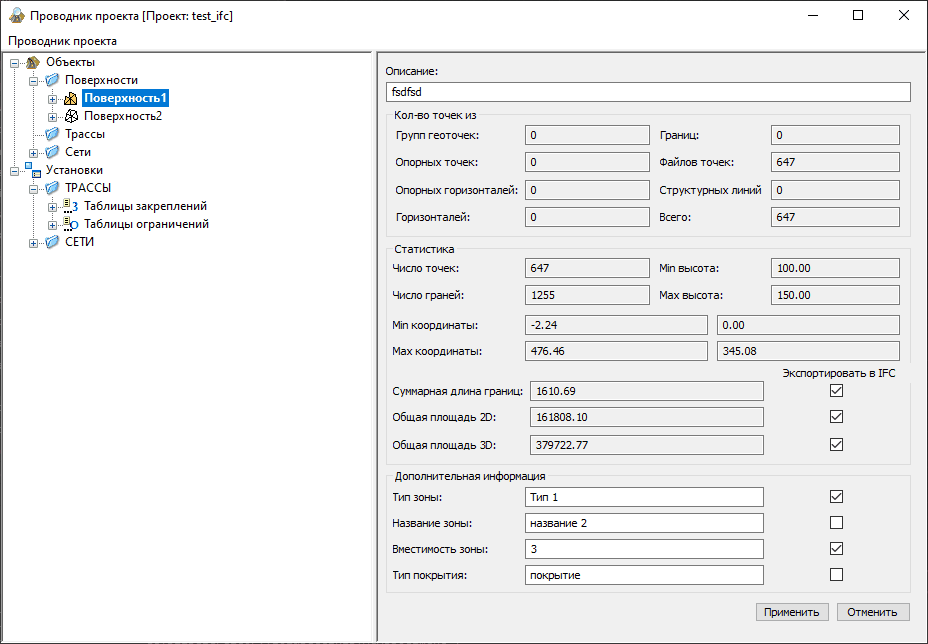

Для построенной поверхности «Проводник» выводит в правом окне для справки статистическую информацию: количество расчетных точек, количество результирующих треугольников, min/max координаты поверхности (в соответствии с установленной точностью), суммарная длина границ (периметр), общая площадь 2D и 3D.
Дополнительная информация: тип зоны, название зоны, вместимость зоны (к функциональным зонам, целое число), тип покрытия. Пользователь вводит нужную ему информацию, которая будет Экспороватьчя в формат IFC.
Кроме того, в Проводнике имеются возможности работы с внешними сетями, трассами, будут – с картограммами, инженерно-геологическими поверхностями.
