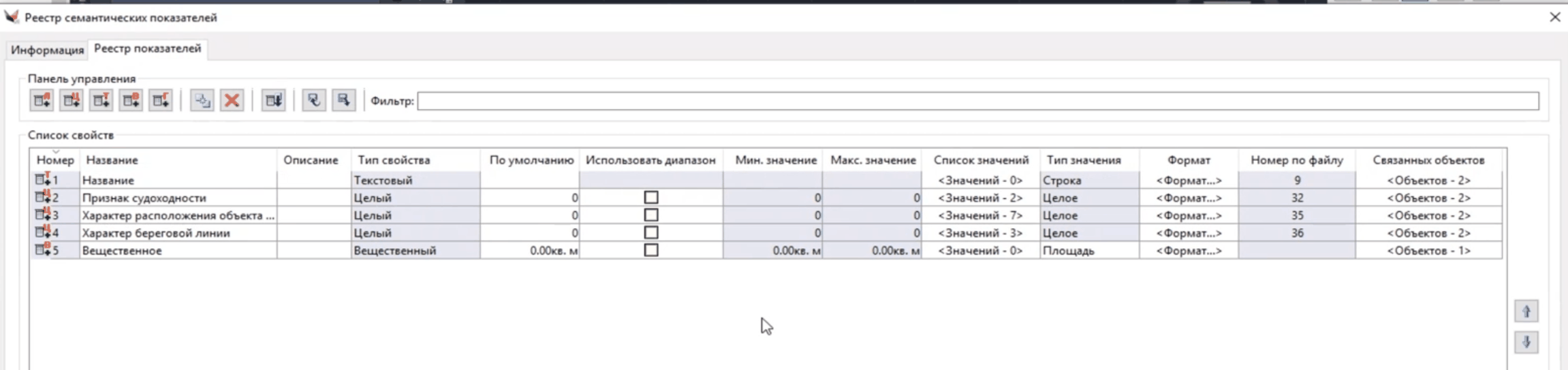

Реестр семантических показателей является глобальным для данного чертежа.

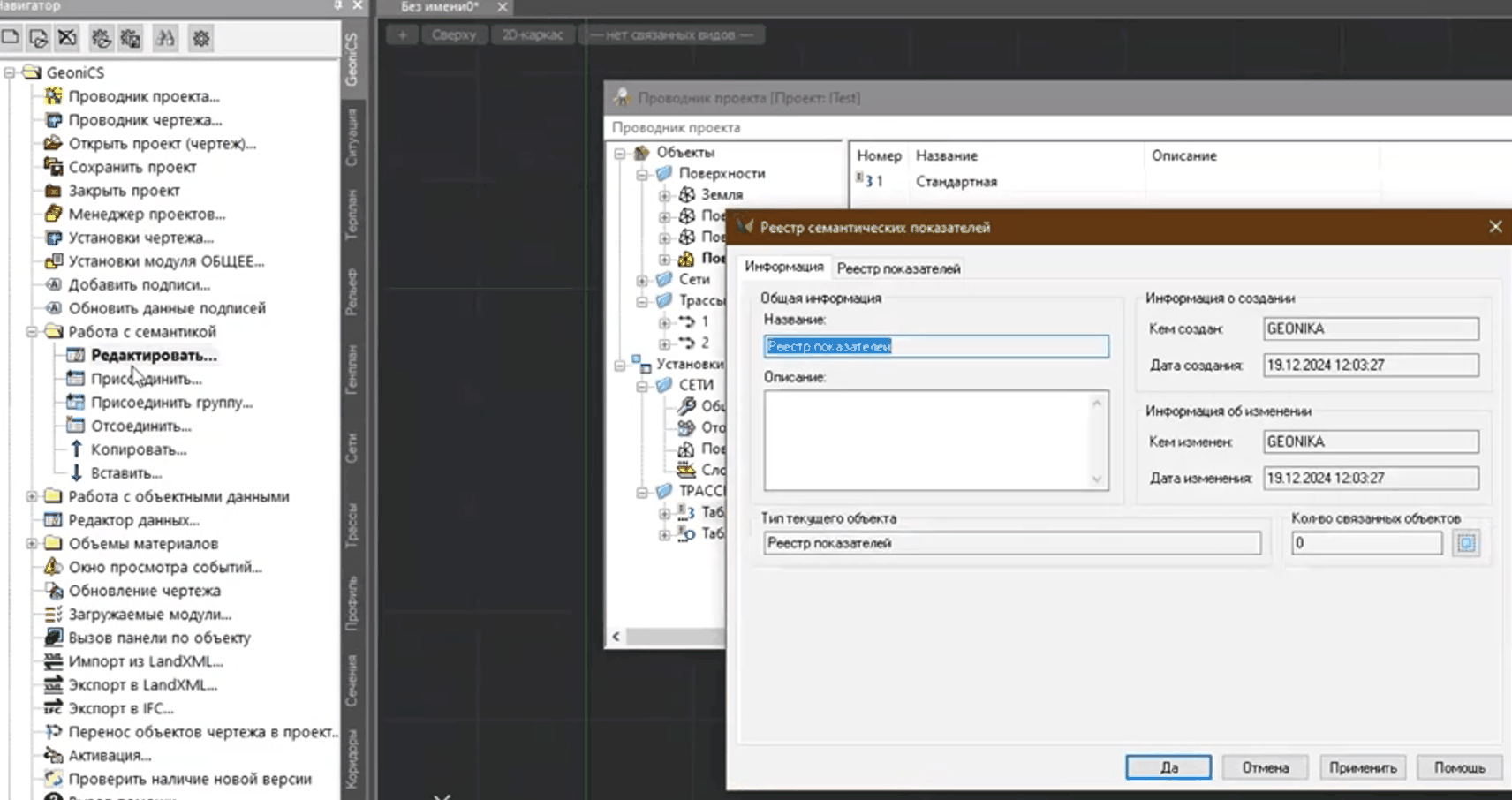

Вызывается:

(Будет вызываться и из геодерева.)

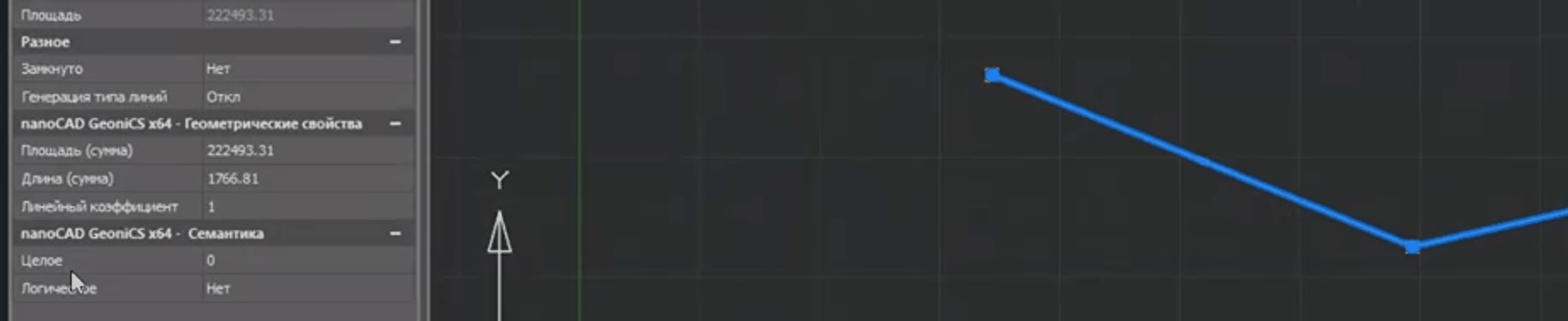

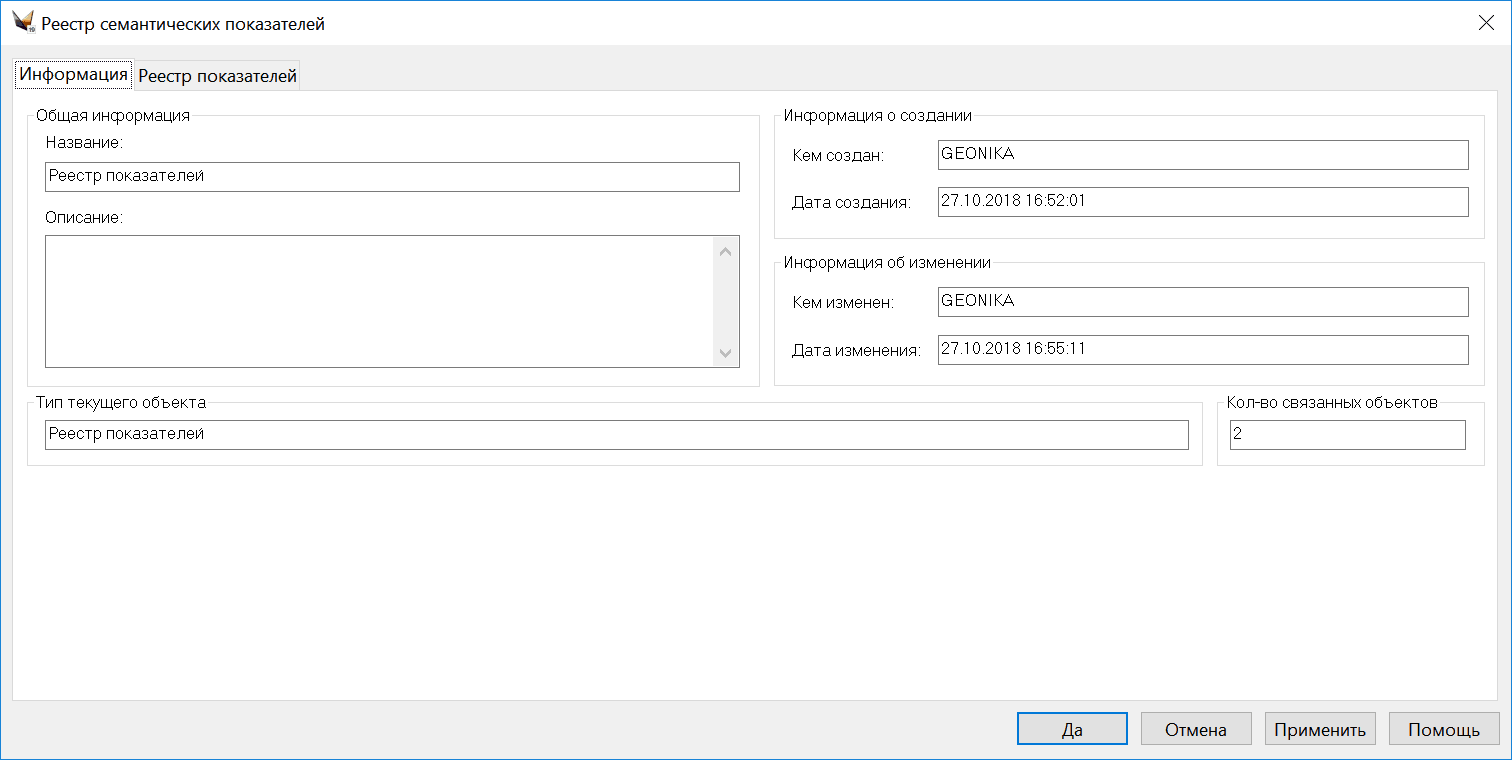

Количество связанных объектов – число объектов, к которым приписана семантика.

На название свойств можно наложить фильтр.

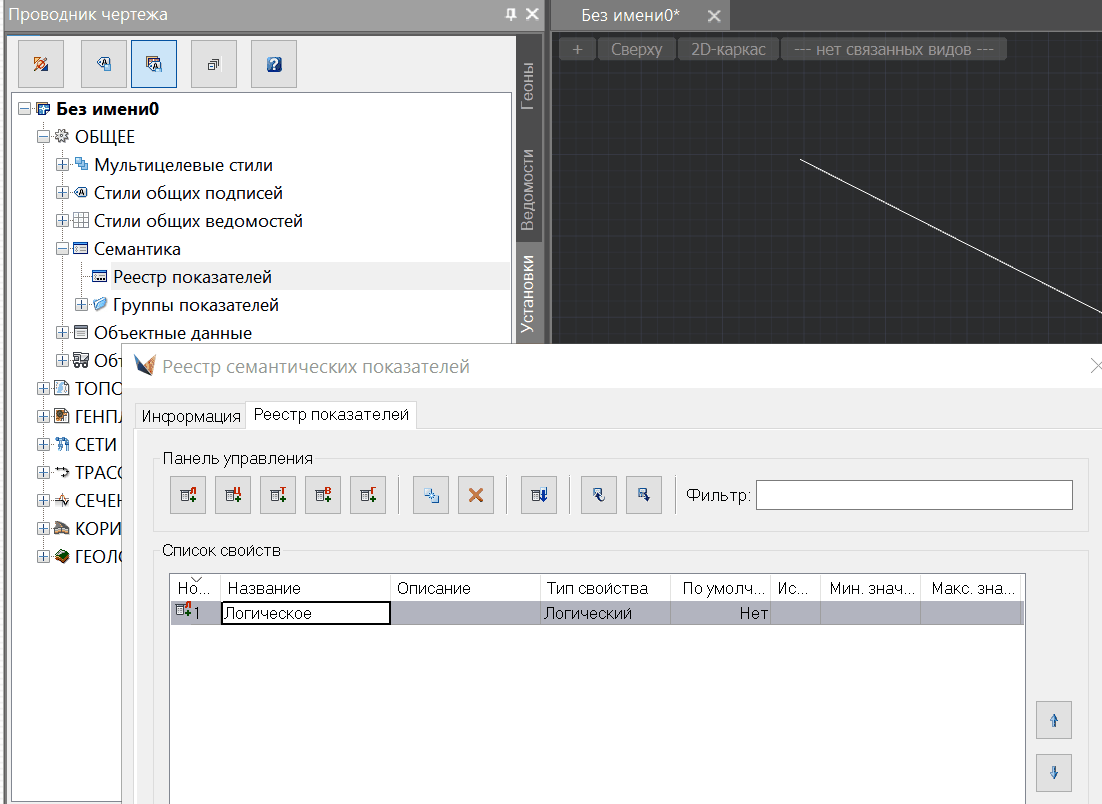

С помощью кнопок можно создать логическое, текстовое, целое и вещественное свойство.

Можно удалить свойство (при этом оно удаляется у всех объектов, к которым приписано).

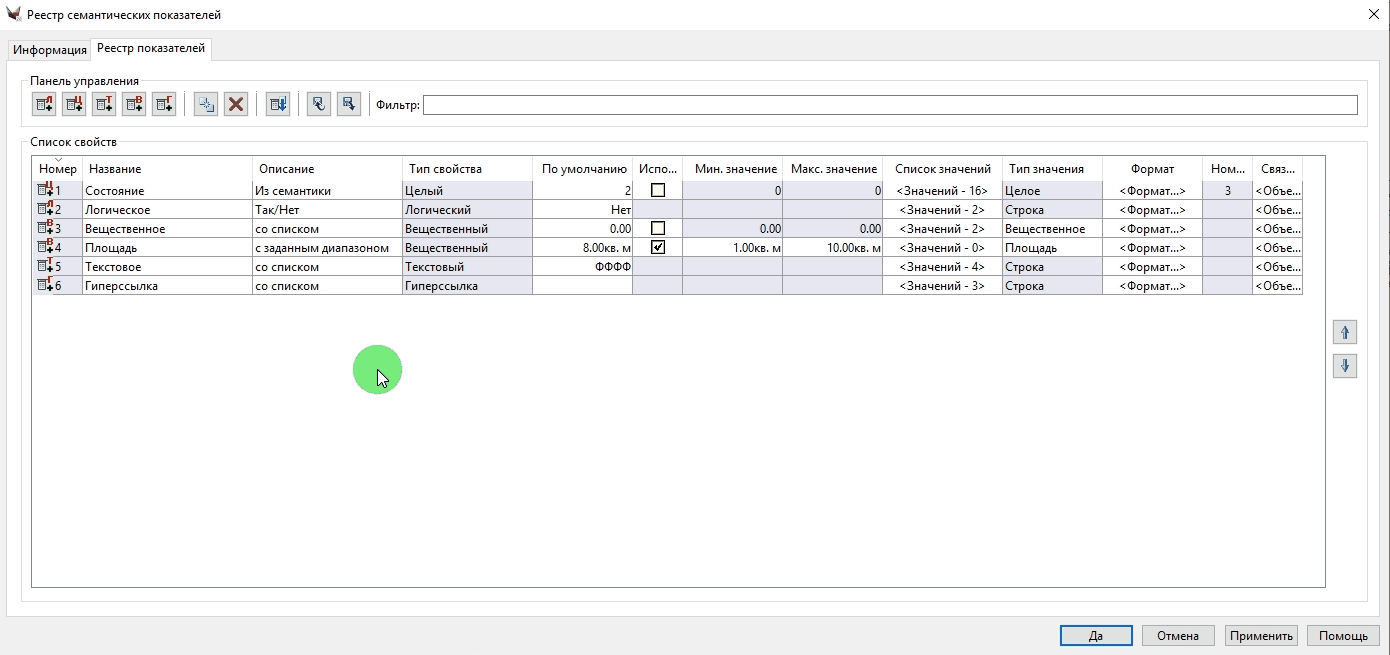

Каждое свойство характеризуется следующим набором параметров:

• Номер, название, описание – это фактически идентификация свойства.

• Тип свойства. Определяет, какие типы значений можно вводить. Может быть логическим, целым или вещественным числом, текстовым, гиперссылкой. Свойство-гиперссылка позволяет при клике переходить по соответствующей ссылке в браузер.

• По умолчанию. Это значение, которое будет присвоено свойству сразу после приписывания его к объекту.

• Флаг «Использовать диапазон» позволяет ограничить значение свойства нижней и верхней границами. Это, соответственно, поля «Мин. значение» и «Макс. Значение».

«Список значений» позволяет ввести заранее заданный список возможных значений свойства. Причем есть возможность либо ограничить возможность ввода только этим списком, либо разрешить вводить значения, которых нет в списке.

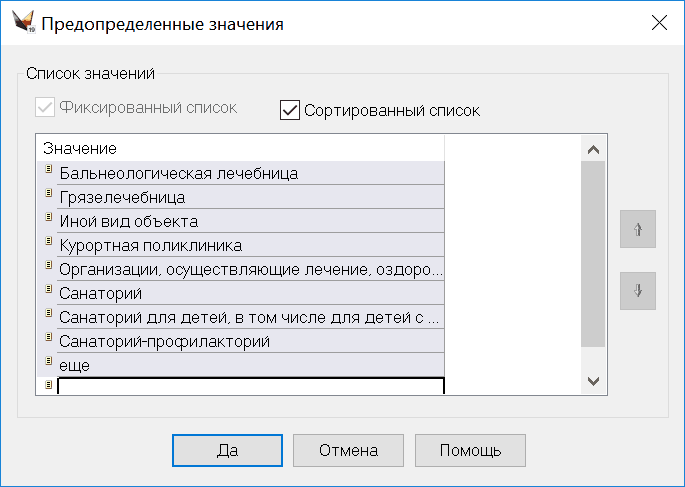

При щелчке на Списке значений:

Список можно редактировать.



•«Тип значения» для вещественных типов свойств позволяет четче задать, что будет находиться в этом свойстве: просто число, площадь, объем и т.д. Соответственно, в следующем поле «Формат» можно задать формат вывода этого значения.

•Экспорт в формат IFC. Если этот флаг установлен, то при экспорте в IFC объекта, к которому приписано это свойство, оно со своим значением тоже будет экспортировано.

•«Номер по файлу» - это номер семантического свойства из файла семантики топознаков. Это поля нет в объектных данных. Значение присутствует только для тех семантических свойств, что были загружены из файла семантики топознаков (см. ниже).

По спецкнопке можно вызвать все показатели реестра (с фильтром), чтобы выбирать из них:





•Количество связанных объектов – число объектов, к которым приписана семантика.

При щелчке на Связанные объекты - создается (и подсвечивается) набор выбора платформы, который использовать в дальнейшем.





Две кнопки:

Сохранение семантики в файл и

Загрузка их из файла.



При сохранении запрашивается путь и название файла, расширение - dat.

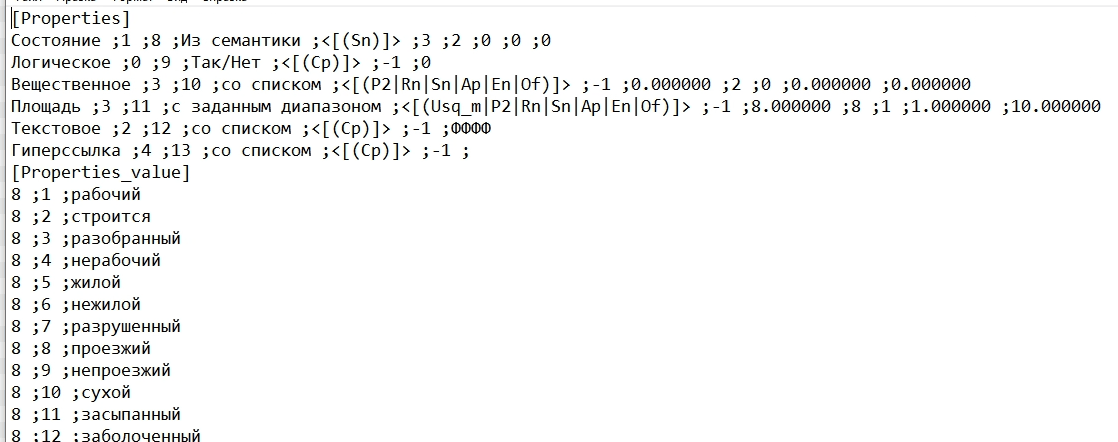

Формат:

- информация по показателям и списки для каждого из показателей.

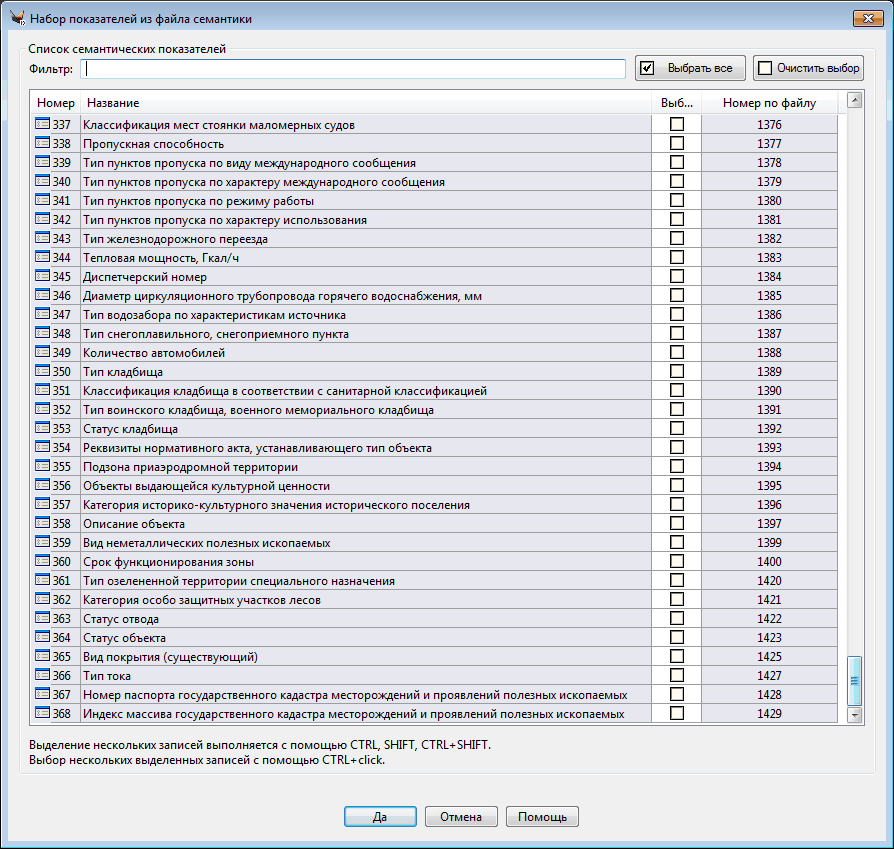

Загрузить из файла можно в реестр показателей

Вызывается фильтр

При наличии имен, показатели переименовываются типа (1), (2) и т.д.

При этом сохраняются предопределенные значения - подписи, списки значений для семантики, списки гиперссылок, списки для текстовых значений, диапазоны минимум-максимум и тип значения для вещественных чисел, формат значения.



В принципе, через текстовый фал можно организовать обмен с другими ГИС.
