- По трем точкам. Запрашиваются 1-я, 2-я и 3-я точки,  проверяются условия выпуклости/вогнутости и непревышения 180 градусов.

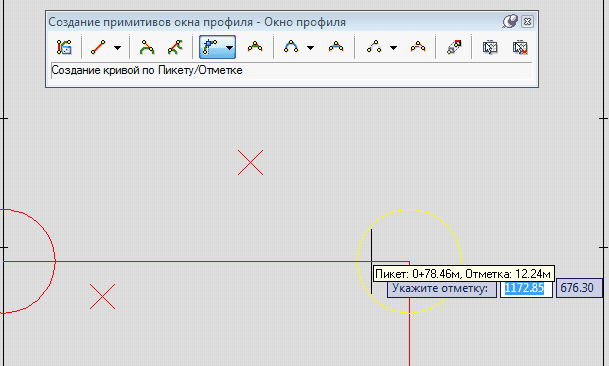

- По пикету/отметке. Запрашиваются пикет и отметка 1-й, 2-й и 3-й точек. По этим точкам и строится дуга.

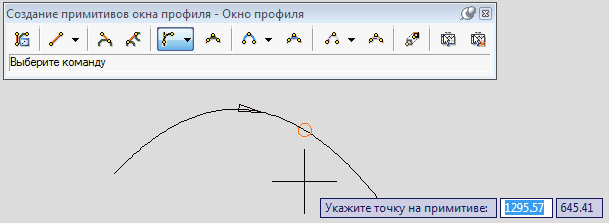

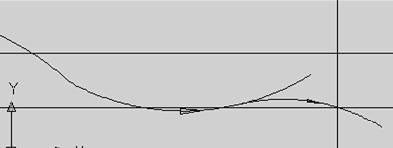

- По касательной к объекту. Объектом могут быть и дуга, и прямая. Запрашивается примитив и точка на нем. Указывается направление и параметр построения: Радиус  или Точка.



Дуга строится по касательной к объекту в указанной точке.

- От конца объекта.Вариант построения похож на «По касательной к объекту», но при выборе объекта не запрашивается точка на нем, а определяется один из концов объекта, который ближе к точке выбора, и соответственно не запрашивается направление. Так же, как и для прямой, есть возможность поворачивать дугу на уклон, но если дуга создавалась по радиусу, то она поворачивается, если же по точке, то изменяется уклон в начальной точке без изменения положения конечной точки.

- Сгладить объекты. Построение дуги сглаживанием прямых/дуг. Запрашиваются два объекта и в зависимости от того, что это за объекты, осуществляется необходимое сглаживание (прямая-прямая, прямая-дуга, дуга-дуга).
