- По двум точкам. Если не указано текущее окно профиля, следует указать окно профиля, затем первую точку, вторую точку и продолжить указание точек, пока не будет отменена операция, или будет пустой ввод.

- По пикету/отметке. Для каждой указанной точки запрашивается пикет и отметка.

- По длине и уклону.   Запрашивается начало отрезка по пикету/отметке, задается значение уклона и вводится длина отрезка на выбранном направлении (по пикетажу или против пикетажа).

- Касательная к объекту. Этот способ применяется только для дуговых кривых. Запрашивается дуга и точка на ней. На выбранном направлении вводится длина отрезка. Прямая строится по касательной к объекту в указанной точке.

- Перпендикуляр к объекту. После указания примитива (дуги или прямой) запрашивается точка на этом примитиве. Следует задать направление и длину отрезка. Прямая строится как перпендикуляр к примитиву в указанной точке.

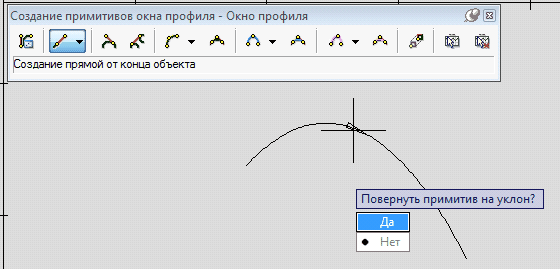

- От конца объекта. После указания примитива запрашивается длина отрезка. Отрезок будет строиться от конца примитива, ближайшего к точке указания. После ввода длины выводится запрос на необходимость поворота прямой на уклон.

Если ответ Да, то необходимо ввести значение уклона, на который поворачивается прямая («+» – по часовой стрелке, «-» – против).

– К кривой. Запрашивается точка и кривая. Строится прямая касательная из точки к заданной кривой.

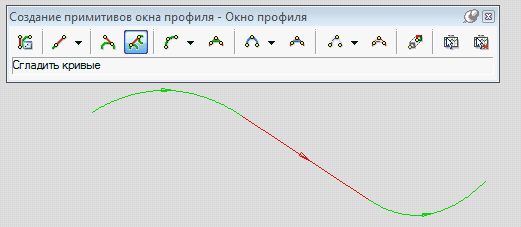

– Сгладить кривые. Запрашиваются 2 кривые и создается прямая, если по касательным к кривым можно ее построить.
