clip1807

УклонЗемельногоУчастка

Previous pageReturn to chapter overviewNext page

Этот элемент конструкции используется для профилирования участков по линии полосы отвода.

На следующем рисунке приведен пример этого элемента конструкции, используемого, когда отметка целевого профиля на гребне участка находится выше точки привязки.

embim765clip0838

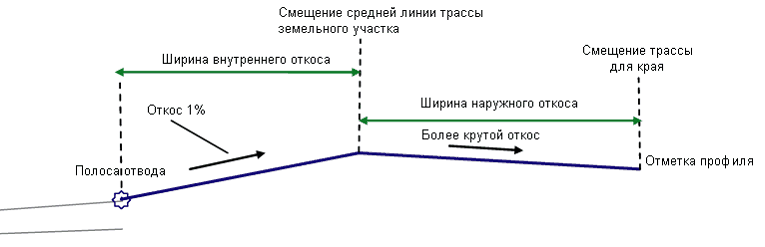

На следующем рисунке приведен пример этого элемента конструкции, используемого, когда точка привязки находится выше отметки целевого профиля на гребне участка.

embim766clip0839

Присоединение

Точка привязки находится на внутреннем крае полосы движения на конечной поверхности.

Входные параметры

Параметр

Описание

Тип

По умолчанию

Сторона

Указывает сторону, на которую требуется поместить элемент конструкции.

Слева / Справа

Справа

Ширина внутреннего откоса

Ширина внутреннего откоса участка.

Числовое, положительное

3,6 м

Ширина наружного откоса

Ширина наружного откоса участка.

Числовое, положительное

3,6 м

Минимальный откос

Минимальный откос для наружной части участка.

Числовое, положительное

10.00‰



Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например, поверхности, трассе или профилю.

Параметр

Описание

Статус

Смещение середины

Может использоваться для переопределения фиксированного значения параметра "Ширина внутреннего откоса" путем привязки средней линии земельного участка к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, структурные  линии и коды точек сечения.

Дополнительно

Смещение края

Может использоваться для переопределения фиксированного значения параметра "Ширина наружного откоса" путем привязки конечной линии земельного участка к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, структурные  линии и коды точек сечения.

Дополнительно

Отметка края

Может использоваться для переопределения фиксированного значения параметра "Отметка" путем привязки конечной линии земельного участка к отметке. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, структурные линии и и коды точек сечения.

Требуется

Режим

Конструирование уклона участка начинается от полосы отвода и, как и при использовании элемента конструкции ПростаяПереходнаяПолоса, фиксируется уклон, изменяя смещение к середине участка при значении откоса по умолчанию, равном 10.00‰. Значение откоса может быть введено пользователем. На середину участка будет помещена трасса без профиля. Таким образом, конструкция будет звеном от полосы отвода до этой трассы посередине участка с откосом в 10.00‰. Затем трасса посередине участка соединяется с его задним краем, имеющим фиксированное значение отметки, например, 1 метр. Также необходимо сохранить минимальный откос в 10.00‰ на задней половине участка. Поэтому здесь необходимо использовать правило, определяющее, что если передняя часть поверхности участка при откосе 10.00‰не допускает использование минимального откоса в 10.00‰ для его задней половины, то в этом случае значение откоса для задней половины поверхности участка должно быть изменено до 10.00‰, а передней половине придана большая крутизна.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает полосу в соответствии со значениями входных параметров. Он использует 1% в качестве большего значения откоса.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

P1

Гребень

Гребень дорожного полотна на конечной поверхности

P2

Отсчет

точка отсчета для земельного участка

L1, L2

Верх

Конечная поверхность.



Диаграмма кодирования:

clip0840
