СЕЧЕНИЯ (черные, красные, коридоры) > # Красные сечения и коридоры (в разработке) > Элементы конструкций > Элементы общего вида

Элемент конструкции служит для создания простого звена от точки привязки к заданному смещению и отметке.

Присоединение

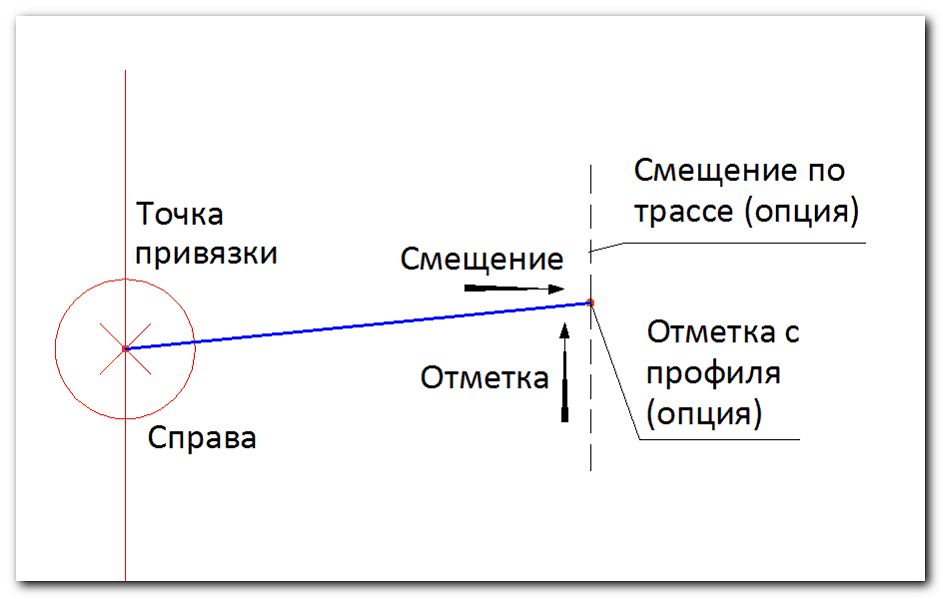

Точка привязки расположена в начале звена. Направление звена определяется местоположением данного смещения и отметки по отношению к точке привязки.

Входные параметры

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, с которой требуется поместить элемент конструкции	Слева / Справа	Справа
Смещение от базовой линии	При положительном значении параметра смещения вставка конца звена выполняется справа от точки привязки. При отрицательном значении элемент вставляется с левой стороны.	Числовое	3,0 м
Учитывать направление цели	Задает возможность определения с стороны звена по положению цели смещения	Да / Нет	Да
Скрыть звено	Этот параметр отображает или не отображает звено поверхности.	Да / Нет	Нет
Использовать цель смещения	Указывает на возможность определения ширины звена с использованием цели смещения	Да / Нет	Да
Использовать цель отметки	Указывает на возможность определения ширины звена с использованием цели отметки	Да / Нет	Да

Целевые параметры

Параметр	Описание	Статус
Смещение	Переопределяет заданное значение параметра «Смещение» и привязывает конец звена к смещенной трассе. Типы целевых объектов: трассы, полилинии, структурные линии и коды точек сечения.	Дополнительно
Отметка	Переопределяет заданное значение параметра «Отметка» и конец звена берет отметку с профиля. Типы целевых объектов: профили, 3D полилинии, структурные линии и коды точек сечения.	Дополнительно

Нормальный режим

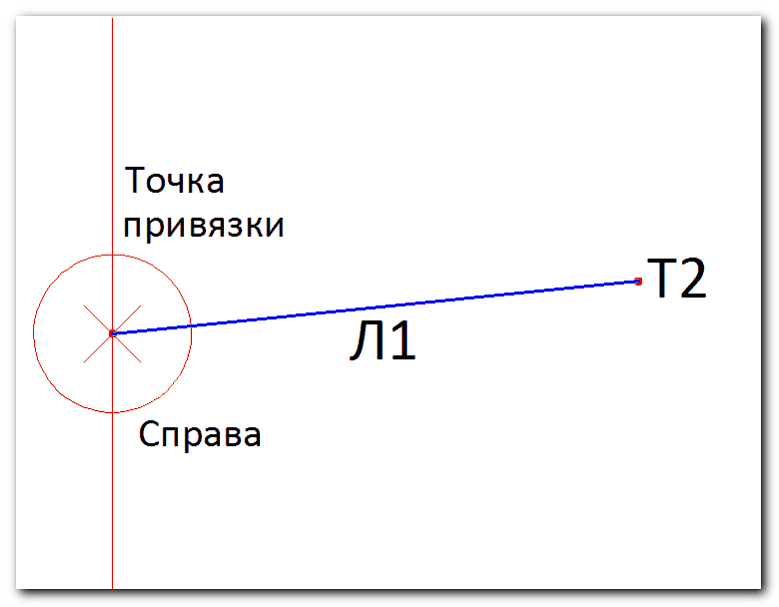

От точки привязки до заданного смещения и отметки вычерчивается звено.

Режим компоновки

Элемент конструкции отображает горизонтальное звено с заданным входным параметром «Смещение» в качестве ширины.
