ТРАССЫ (геометрия, план, профиль) > План > Общее

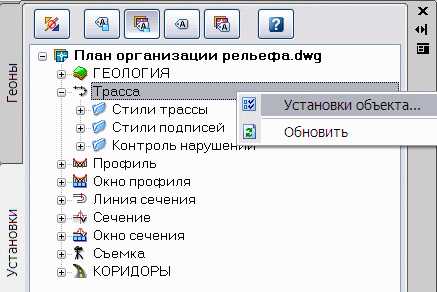

В Проводнике чертежа для каждого объекта в контекстном меню можно инициировать Установки.

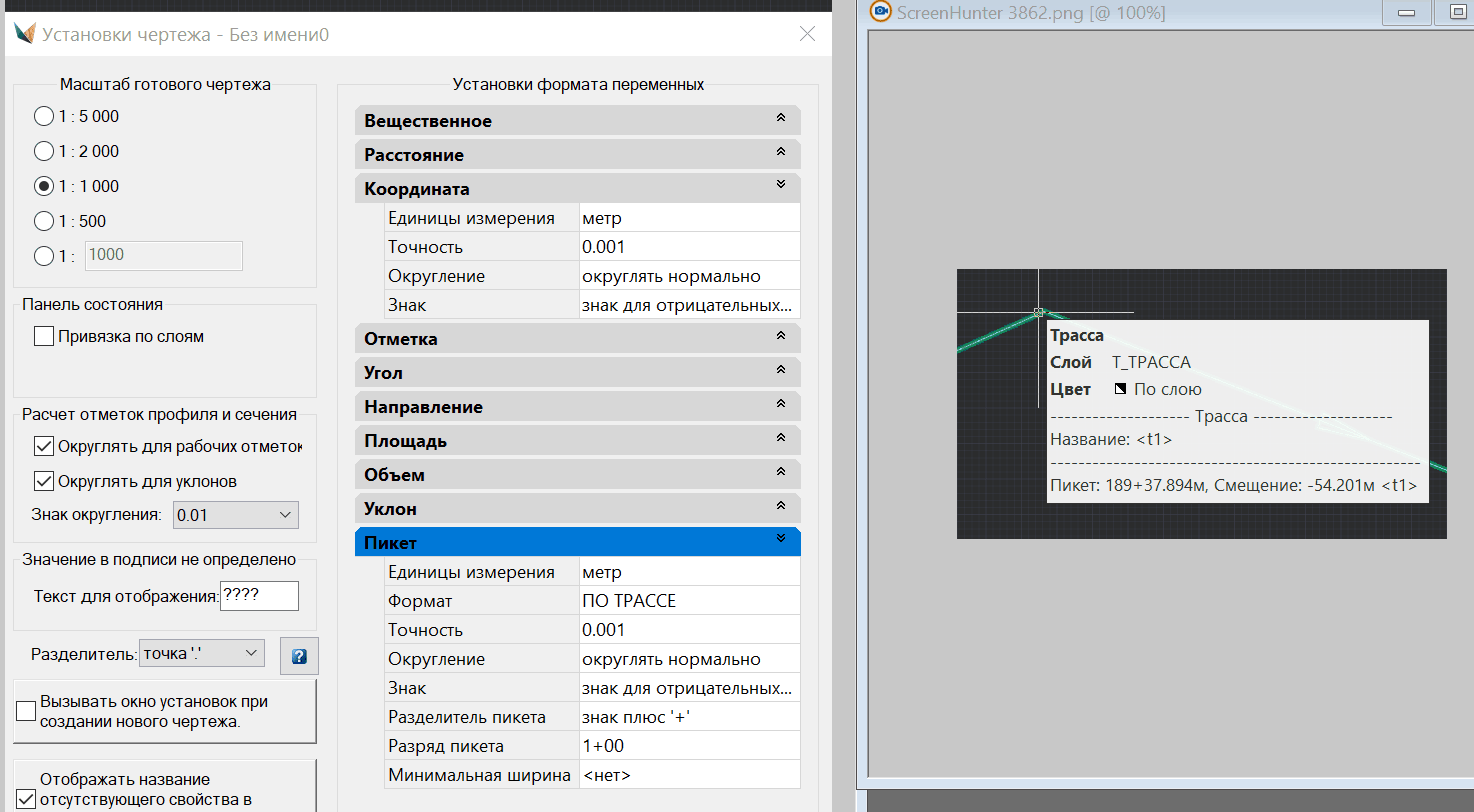

Выводится диалоговое окно Установки объекта с соответствующим объекту списком свойств.

Свойства для всех объектов делятся на две группы:

•Общие,

•Стили по умолчанию.

В общих свойствах устанавливаются отображение подсказки для всего объекта и для нового объекта, задается слой объекта, использование текущей трассы в командах, включение по умолчанию контроля нарушений для создаваемых трасс, разбивка клотоид, привязки и шаг для пикета и смещения, а также символ отрицательного пикета по умолчанию для создаваемых трасс. Значение в поле Слой объекта – не название слоя, а его шаблон, в котором можно использовать символы звездочки и решетки («*», «#»). Символ * будет обозначать название трассы с текущим префиксом (в данном примере префикс – «Т_ТРАССА»). К названию добавляемой трассы будет автоматически присоединяться установленный префикс. Например, при вставке трассы с именем “ДОРОГА1”, названием слоя будет “Т_ТРАСА_ДОРОГА1”.

Символ «#» актуален для зависящих от трассы объектов(профиль, окно профиля, линии сечения и т.п.). Так для профиля символ «#» – это название профиля.

Во второй группе устанавливаются стили по умолчанию. При добавлении (вставке) какого-либо объекта, из перечисленных в списке, этот объект добавляется (вставляется) в чертеж с уже установленным стилем. Стиль можно выбрать из имеющихся в списке или создать новый стиль.

Установки сохраняются в чертеже и используются во всех других чертежах, основанных на данном чертеже, который служит шаблоном.

Размер окна можно изменять.
