Проводник Проекта (геон Трасса)

Previous pageReturn to chapter overviewNext page

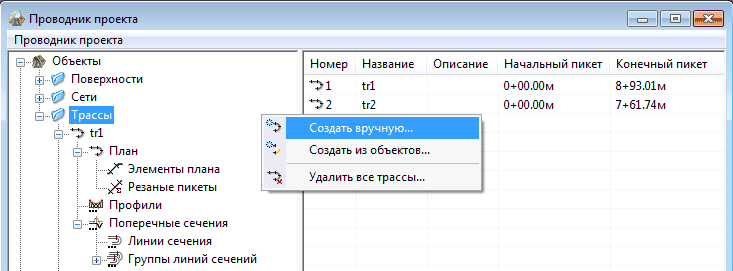

Трассы Проекта и их установки отображаются в специальной ветви Проводника Проекта GeoniCS.

clip1757

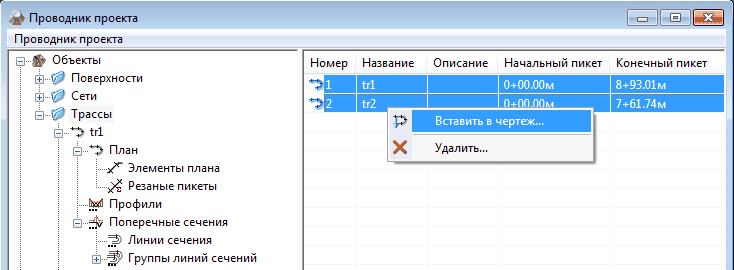

В проводнике проекта для списка трасс имеется возможность вставить в чертеж и удалить группу трасс, выбранную в списке:

clip1758

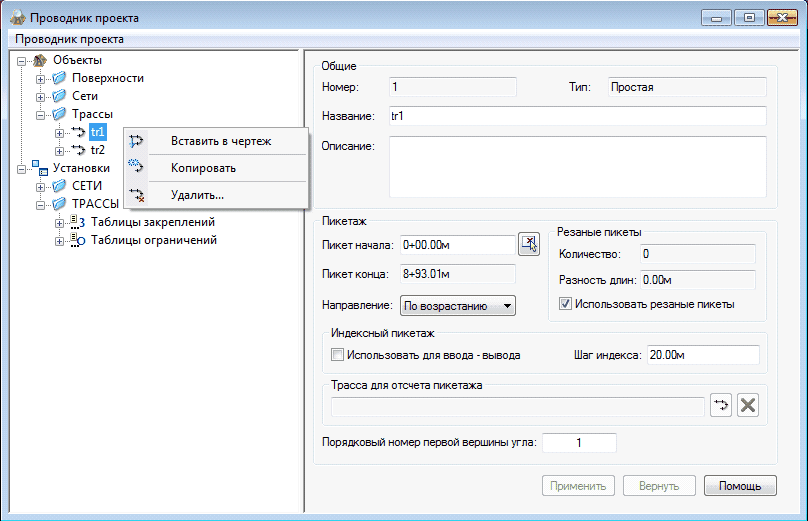

Для каждой трассы выводится информация:

clip1759

!- После изменения чего-либо в проекте (например, через Проводник проекта) нужно выполнять команду GRE (GREGEN) или _REGENALL.

Некоторые комментарии:

Номер – номер трассы в Проекте;

Тип трассы: простая или составная;

Разность длин – сумма разности длин по явно введенным резаным пикетам (неявные не учитываются).

По умолчанию пикетаж считается с использованием резаных пикетов (флажок включен).

Бывают ситуации (особенно при проектировании железных дорог), когда пикетаж нужно считать по другой (базовой) трассе.

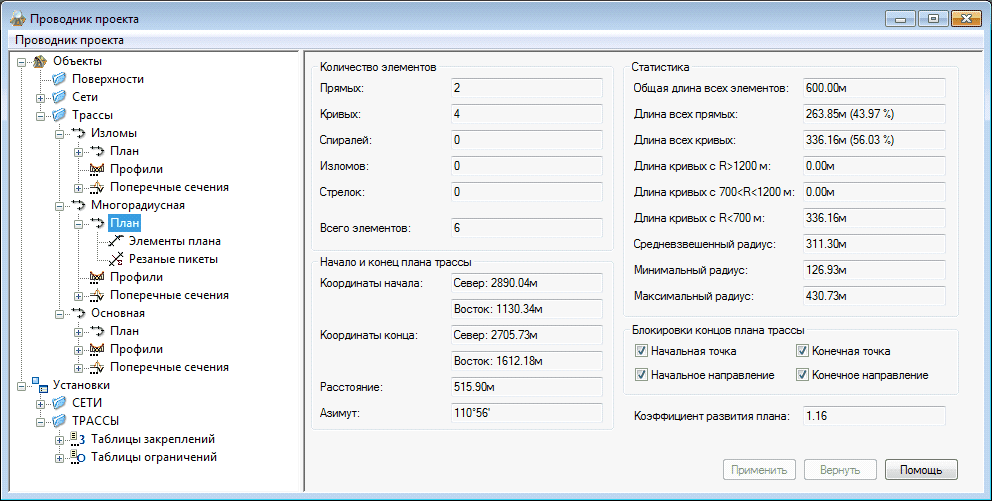

clip1760

Имеется возможность заблокировать все элементы трассы и снять блокировку со всех элементов.

Коэффициент развития плана – расстояние по трассе, деленное на расстояние между начальной и конечной точками.

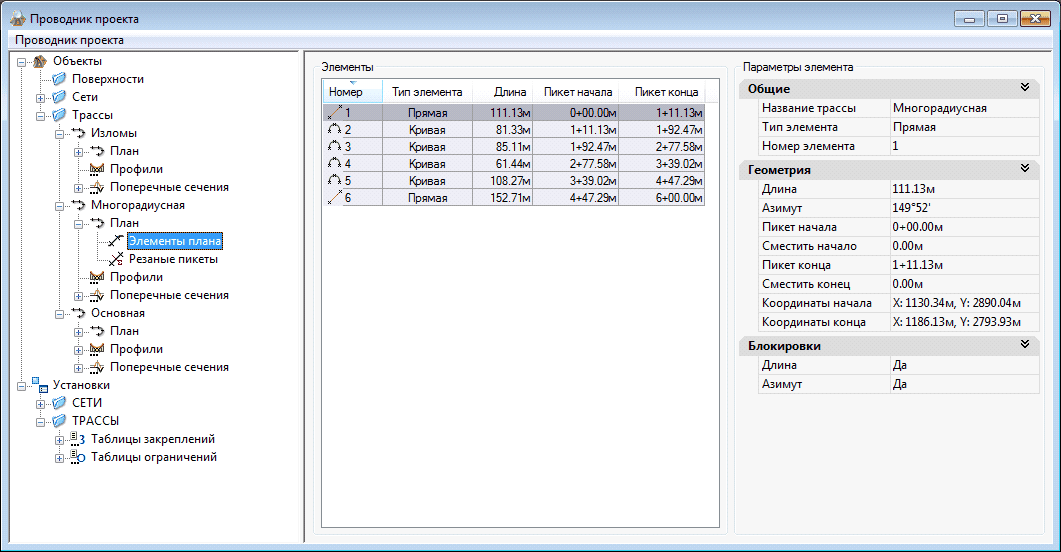

clip1761

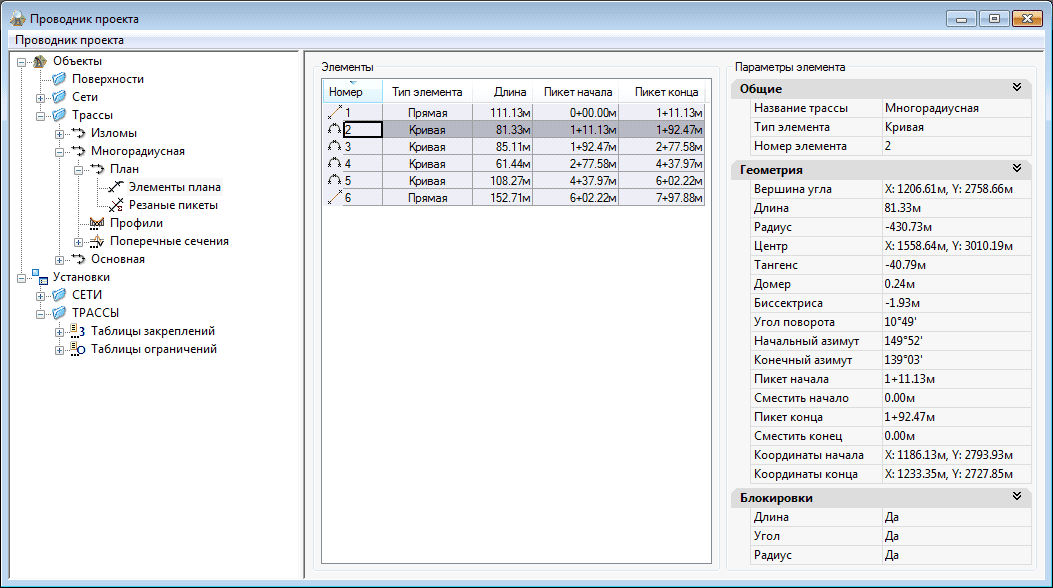

clip1762

У каждого типа элемента есть свои свойства и блокировки. Отдельные элементы могут редактироваться аналогично изменению элемента.

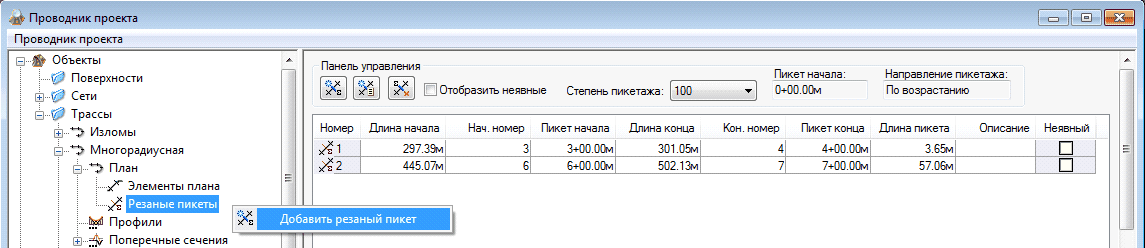

clip1763

Подробнее о резаных пикетах – см.
