СЕЧЕНИЯ (черные, красные, коридоры) > # Красные сечения и коридоры (в разработке) > Элементы конструкций > Условные элементы

Позволяет автоматически применить к конструкциям элементы (простые звенья, уширения, кюветы или звенья с выходом на рельеф), в зависимости от наличия поверхности на уровне базовой точки элемента.

Представляет собой элемент конструкции специального типа, называемый условным элементом конструкции.

Присоединение

Этот элемент конструкции можно присоединить к любой точке в конструкции. При невыполнении заданных условий присоединенные (к конечной точке элемента «УсловнаяГоризонтальнаЦельПоверхности») элементы конструкции отрисованы не будут.

Если конструкция содержит элемент «УсловнаяГоризонтальнаЦельПоверхности», то анализируется положение пикета, смещения и отметки элемента конструкции относительно целевой поверхности и определяется условие: выходит ли поверхность(в заданном диапазоне смещений) на отметку базовой точки элемента. Если конструкция, содержащая элементы «УсловнаяГоризонтальнаЦельПоверхности», применена к модели коридора, в любом заданном пикете применяются только указанные фрагменты конструкции.

Примечание.

К конструкции может применяться любое количество элементов «УсловнаяГоризонтальнаЦельПоверхности». В отличие от других элементов конструкции, «УсловнаяГоризонтальнаЦельПоверхности» в режиме моделирования не создает точек, звеньев или фигур. Предельные значения ширины поиска поверхности «Минимальное расстояние» и «Максимальное расстояние». Положение графических элементов, отображаемых при построении элемента конструкции в режиме компоновки, задается с помощью параметров «Компоновка – Ширина» и «Компоновка – Уклон».

Входные параметры

Если значение уклона не указано в процентах (знак «%»), все значения уклона даны как отношение длины к высоте (например, 1:1,50).

Параметр	Описание	Тип	По умолчанию
Направление	Указывает, по направлению к какой стороне конструкции или коридора вставляется элемент конструкции.	Право / Лево	Право
Компоновка – Ширина	Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Уклон» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.	Числовое, положительное	3,6 м
Компоновка – Уклон	Уклон линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Ширина» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.	Числовое, положительное или отрицательное	1:2
Минимальное расстояние	Минимальное смещение для поиска выхода поверхности на нужную отметку.	Числовое, положительное или отрицательное	0,0 м
Максимальное расстояние	Максимальное смещение для поиска выхода поверхности на нужную отметку.	Числовое, положительное	9999,0 м

Целевые параметры

Параметр	Описание	Статус
Поверхность	Поверхность, используемая для определения условия для текущего пикета, смещения и отметки: выемка или насыпь. Пикет, смещение и отметка определяются точкой привязки элемента конструкции «УсловнаяГоризонтальнаЦельПоверхности».	Требуется

Режим компоновки

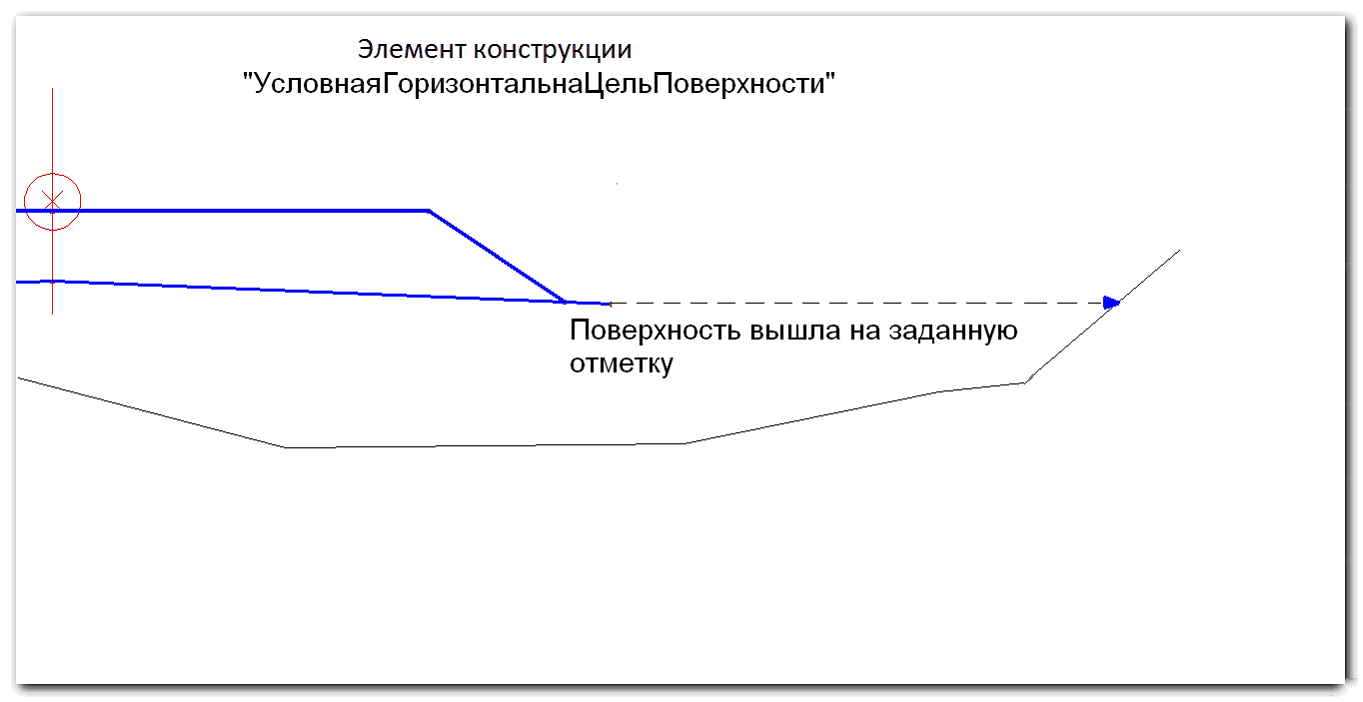

Элемент конструкции изображается линией, определяемой значениями входных параметров «Компоновка – Ширина» и «Компоновка – Уклон». Эта линия отрисовывается в месте применения элемента «УсловнаяГоризонтальнаЦельПоверхности» в конструкции.

Коды точек, звеньев и форм

В отличие от других элемент конструкции «УсловнаяГоризонтальнаЦельПоверхности» в режиме моделирования не создает точек, звеньев или форм.
