Укрепленный боковой откос насыпи и выемки с кюветом

Previous pageReturn to chapter overviewNext page

Элемент представляет собой выход на рельф с кюветом (как для выемки, так и, опционально, для насыпи), имеющий ненулевую толщину.

clip0824
clip0825

Присоединение

Объектами присоединения является точка привязки. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

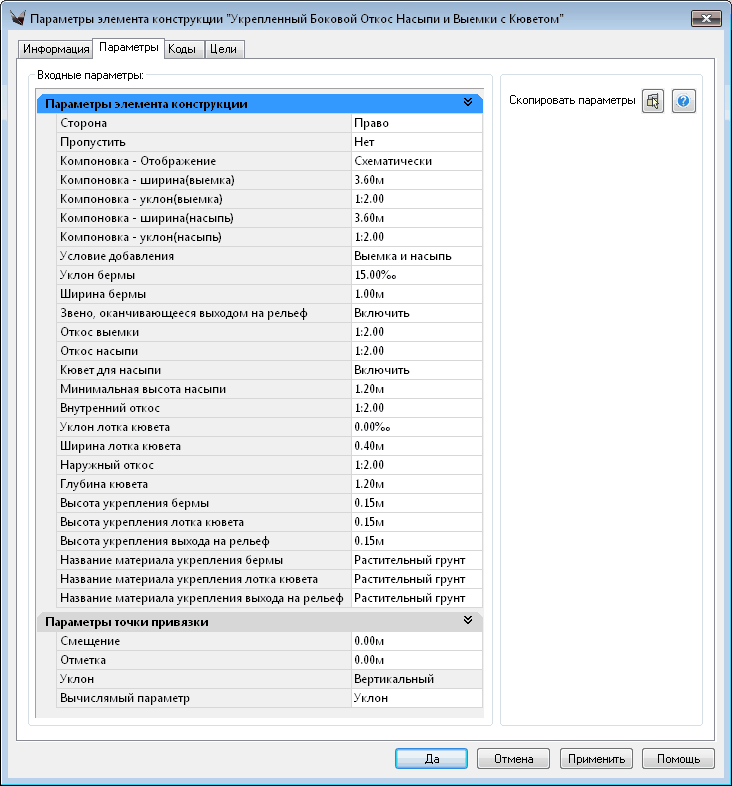

Параметры

clip3188

Показатель

Описание

Тип

Значение по умолчанию

Сторона

Указывает направление элемента конструкции.

Слева / Справа

Слева

Пропустить

Позволяет пропустить элемент, создав при этом последующие элементы конструкции

Да / Нет

Нет

Компоновка – Отображение

Изменяет вид отображения во время компоновки

Схематически / Выемка / Насыпь

Схематически

Компоновка – Ширина (выемка)

Длина линии выемки, изображающей данный элемент конструкции в схематическом режиме компоновки.

Числовое, положительное

3.6 м

Компоновка – Уклон (выемка)

Уклон линии выемки, изображающей данный элемент конструкции в схематическом режиме компоновки.

Откос

1:2.00

Компоновка – Ширина (насыпь)

Длина линии насыпи, изображающей данный элемент конструкции в схематическом режиме компоновки.

Числовое, положительное

3.6 м

Компоновка – Уклон (насыпь)

Уклон линии насыпи, изображающей данный элемент конструкции в схематическом режиме компоновки.

Откос

1:2.00

Условие добавления

Задает условие, при котором будет создаваться элемент

Выемка и насыпь / Выемка / Насыпь

Выемка и насыпь

Уклон бермы

Задает уклон бермы

Числовое

15.00‰

Ширина бермы

Задает ширину бермы

Числовое, положительное

1.00м

Звено, оканчивающееся выходом на рельеф

Определяет, отображать ли звено, оканчивающееся выходом на рельеф

Включить / Пропустить

Включить

Откос выемки

Задает уклон звена, оканчивающегося выходом на рельеф в случае выемки

Откос

1:2.00

Откос насыпи

Задает уклон звена, оканчивающегося выходом на рельеф в случае насыпи

Откос

1:2.00

Кювет для насыпи

Определяет, необходимо ли создавать кювет в случае насыпи (если высота от точки привязки до поверхности меньше минимальной высоты насыпи)

Включить / Пропустить

Включить

Минимальная высота насыпи

Определяет минимальную высоту, после которой насыпь создается без кювета (даже если включен флаг «кювет для насыпи»)

Числовое, положительное

1.20м

Внутренний откос

Задает внутренний откос кювета

Откос

1:2.00

Уклон лотка кювета

Задает уклон лотка кювета

Числовое

0.00‰

Ширина лотка кювета

Задает ширину лотка кювета

Числовое, положительное

0.40м

Наружный откос

Задает наружный откос кювета

Откос

1:2.00

Глубина кювета

Определяет высоту (глубину) кювета

Числовое, положительное

1.20м

Высота укрепления бермы

Задает толщину бермы

Числовое, положительное

0.15м

Высота укрепления лотка кювета

Задает толщину лотка кювета

Числовое, положительное

0.15м

Высота укрепления выхода на рельеф

Задает толщину звена, оканчивающегося выходом на рельеф

Числовое, положительное

0.15м

Название материала укрепления бермы

Список кодов фигуры «берма». Коды отделены запятыми.

Текстовое



Название материала укрепления лотка кювета

Список кодов фигуры «лоток». Коды отделены запятыми.

Текстовое



Название материала укрепления выхода на рельеф

Список кодов фигуры «выход на рельеф». Коды отделены запятыми.

Текстовое





Целевые параметры

Показатель

Описание

Статус

Выход на рельеф

Название поверхности выхода на рельеф. Объекты, используемые в качестве целевых для задания поверхности: поверхности или коды поверхностей.

Требуется



Нормальный режим



По точке привязки проверяется положение – в выемке или на насыпи. Если точка привязки над поверхностью, то звено насыпи оканчивается на «Целевой поверхности» при заданном значении «Уклона насыпи»; если ниже – в выемке, добавляются дно кювета и наружный откос, а также звено выемки, оканчивается выходом на рельеф («Целевой поверхности») при заданном значении «Уклона выемки». Если флаг «кювет для насыпи» включен и высота насыпи не превышает минимальную высоту насыпи, то добавляются звенья и фигуры лотка кювета.



Режим компоновки



Элемент отображается схематически / как выемка / как насыпь. Последние два режима позволяют редактировать коды точек/звеньев выемки и насыпи.



Схема кодирования

Кодировка зависит от настроек элемента. В элементе присутствую 3 фигуры: берма, лоток кювета и выход на рельеф.
