ПростойТротуар
|
<< Оглавление >> ПростойТротуар |

|
Назначение
Данный элемент конструкции используется для вставки звеньев, определяющих бетонный тротуар с возможностью добавления бульваров.
Присоединение
Точка привязки находится на внутреннем крае внутреннего буфера.

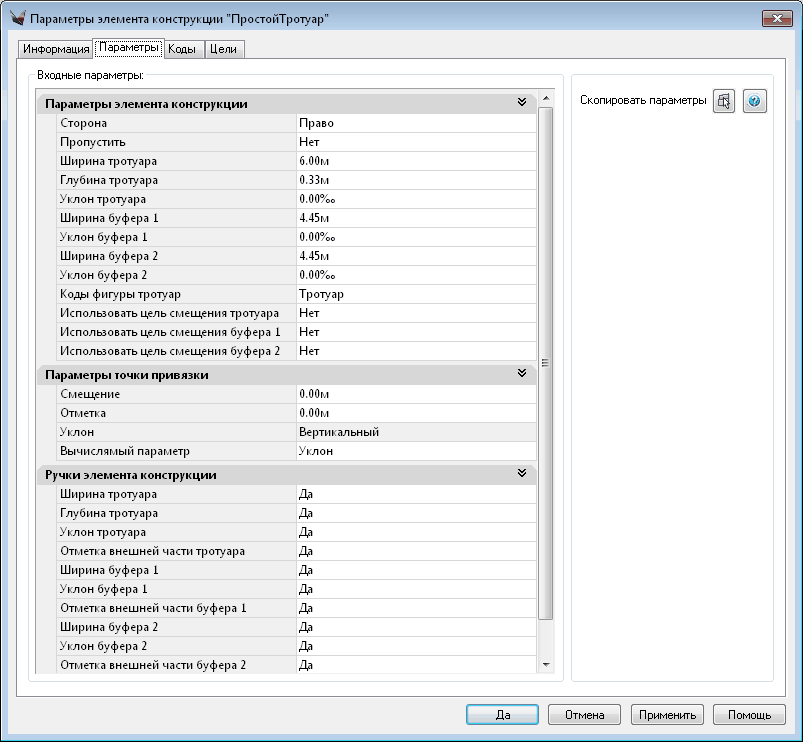

Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Сторона |
Указывает направление элемента конструкции. |
Слева / Справа |
Слева |
Ширина тротуара |
Ширина тротуара |
Числовое, неотрицательное |
6 м |
Глубина тротуара |
Глубина тротуара |
Числовое, неотрицательное |
0.33 м |
Уклон тротуара |
Уклон тротуара |
Числовое, неотрицательное |
0.00‰ |
Ширина буфера 1 |
Ширина буфера 1 |
Числовое, неотрицательное |
4.45 м |
Уклон буфера 1 |
Уклон буфера 1 |
Числовое, неотрицательное |
0.00‰ |
Ширина буфера 2 |
Ширина буфера 2 |
Числовое, неотрицательное |
4.45 м |
Уклон буфера 2 |
Уклон буфера 2 |
Числовое, неотрицательное |
0.00‰ |
Коды фигуры тротуар |
Указывает коды фигуры «тротуар». Коды разделены запятыми |
Текстовое |
Тротуар |
Использовать цель смещения тротуара |
Указывает, нужно ли использовать цель для определения ширины тротуара |
Да/Нет |
Нет |
Использовать цель смещения буфера 1 |
Указывает, нужно ли использовать цель для определения ширины буфера 1 |
Да/Нет |
Нет |
Использовать цель смещения буфера 2 |
Указывает, нужно ли использовать цель для определения ширины буфера 2 |
Да/Нет |
Нет |
Целевые параметры
Параметр |
Описание |
Статус |
Смещение тротуара |
Используется для переопределения фиксированного значения параметра «Ширина тротуара» и привязки конца тротуара к объекту на чертеже. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Смещение буфера 1 |
Используется для переопределения фиксированного значения параметра «Ширина буфера 1» и привязки конца буфера 1 к объекту на чертеже. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Смещение буфера 2 |
Используется для переопределения фиксированного значения параметра «Ширина буфера 2» и привязки конца буфера 1 к объекту на чертеже. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Режим компоновки

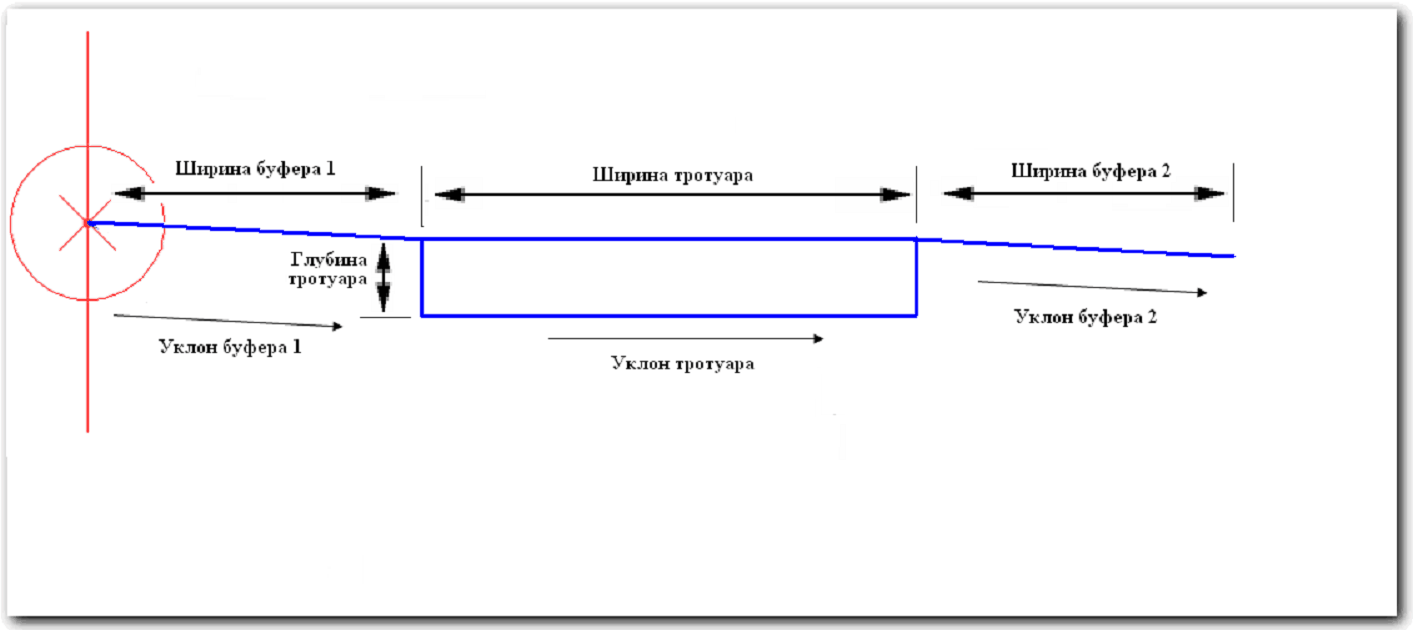

В режиме компоновки этот элемент конструкции прорисовывает буферную зону и зону тротуара в соответствии с заданными входными параметрами.

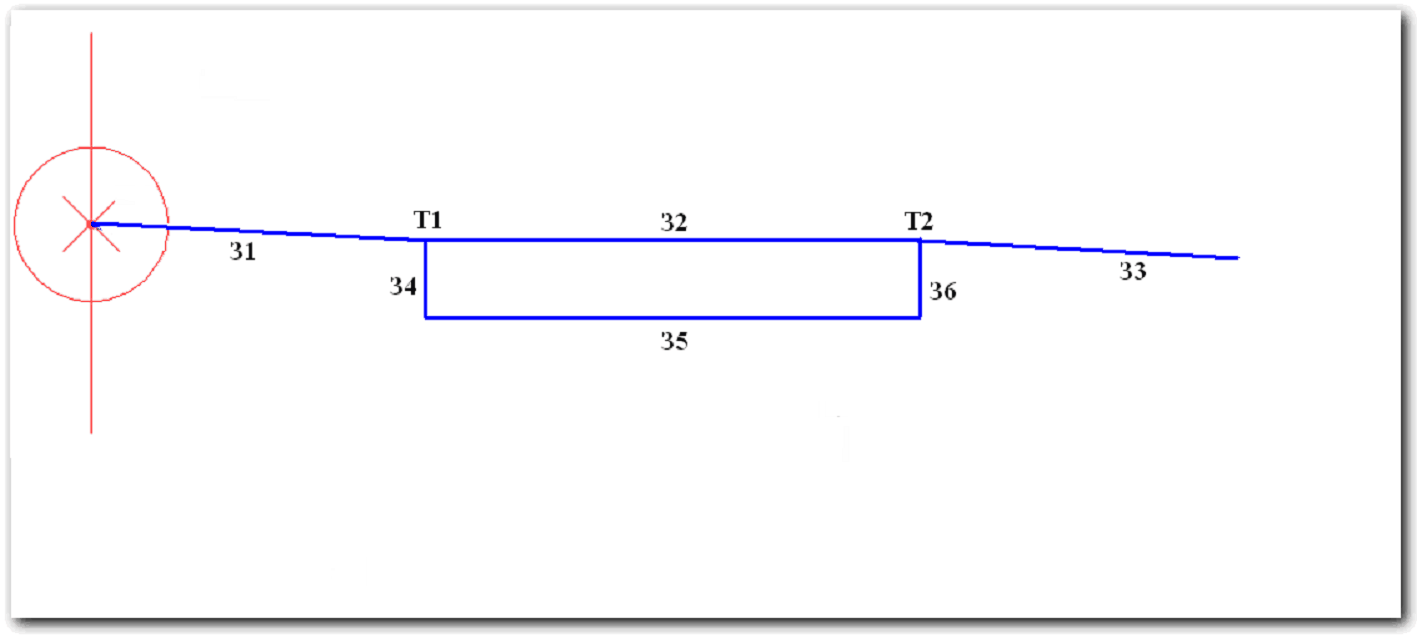

Коды точек, звеньев и фигур
Точка, Звено или Фигура |
Код |
Описание |
Т1 |
Тротуар_внутр |
Внутренний край тротуара на проектной поверхности |
Т2 |
Тротуар_внешн |
Внешний край тротуара на проектной поверхности |
З1, З3 |
Верх, зеленая зона |
|
З2 |
Верх, тротуар |
Верхние звенья конструкции тротуара |
З4, З6 |
Тротуар |
|
З5 |
Тротуар, низ |
|
Схема кодирования
