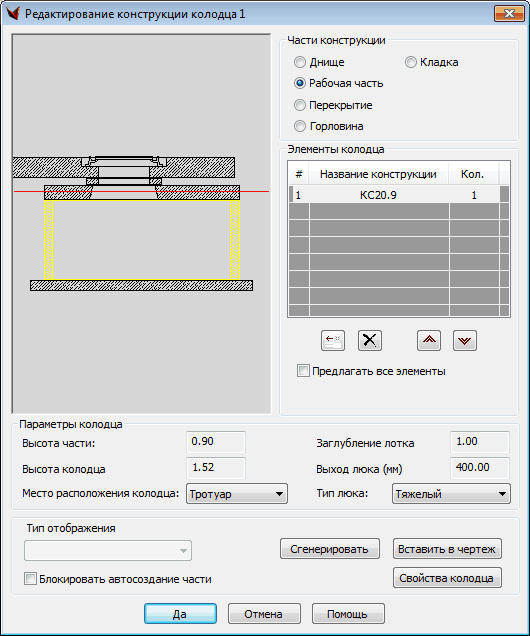

Можно редактировать конструкции колодцев. Редактор конструкции колодца вызывается по двойному щелчку на поле Номер колодца в Таблице.

Можно перебирать части конструкции и просматривать элементы, входящие в ту или иную часть конструкции, их параметры и редактировать их.

В графическом подокне можно рассмотреть трехмерное изображение конструкции, изменить масштаб и повернуть ее.

Автоматическую генерацию изображения какой-либо части конструкции колодца можно заблокировать, включив соответствующий флажок. В этом случае данная часть конструкции останется неизменной. Флажок блокировки включается автоматически при изменении какой-либо части конструкции.

Сформированную конструкцию можно вставить в чертеж.

Обычно конструкция колодца (рабочей камеры) генерируется по геометрическим параметрам колодца (высота рабочей части, диаметр колодца).

Второй вариант. Если при составлении деталировки для колодца былаь задана строительно-монтажная схема, то конструкция колодца (рабочей камеры) генерируется по ней, т. е. по шаблону.

В данный момент максимальная высота рабочей части согласно БД – 2.7 метра. Т.е. если общая глубина колодца будет больше 4-4.5м (приблизительно), то получится ситуация, когда для того, чтобы добрать высоту колодца от низа до земли, программе приходится увеличивать высоту горловины более чем на 1м.

Чтобы избежать этого, надо в БД внести описания для глубоких колодцев.

------

Пока колодцы отрисовываются по проекту ТМП 902-09-46.88 с плитой днища, затем бетонным лотком (внутри бетонной плиты), и лишь на него ставится кольцо р/ч. Пока в программе не предусмотрена возможность лотка внутри рабочей части. Быстро добавить такой функционал не получится. Чтобы его реализовать, и все расчеты по-другому надо делать, и само формирование конструкции колодца в целом пересмотреть. (Элементы можно удалять/добавлять, но нет возможности делать лоток внутри рабочей части.)

Видимо, математику – расчет отметок – не надо менять. А вот расчет высоты колодца и таблицу - да, с учетом бетона. Возможно "бетон на лоток" заменить на стеновое кольцо (кс 6...), которое будет по-новому учитываться в таблице колодцев. Надо подумать. Просим написать Ваше мнение подробнее.
