Редактор БД оборудования предназначен для работы с нормативно-справочной информацией (НСИ).

Путь обычно в зависимости от версии:

C:\ProgramData\Nanosoft\nanoCAD GeoniCS x64 24\СЕТИ\NetNormInfo.mdb

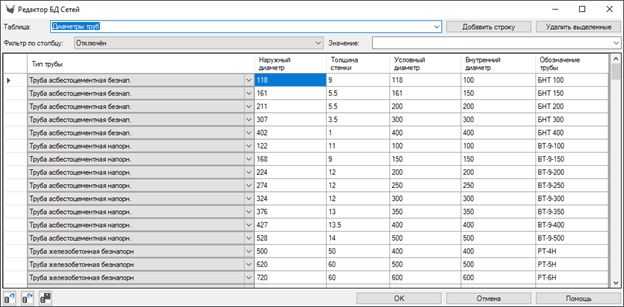

После вызова редактора выводится диалоговое окно

clip1478

Размер столбцов можно менять. Размер столбцов устанавливается автоматически так, чтобы полностью вмещался текст, в этих столбцах.

Можно сортировать по значению столбца, кроме столбцов со списками.

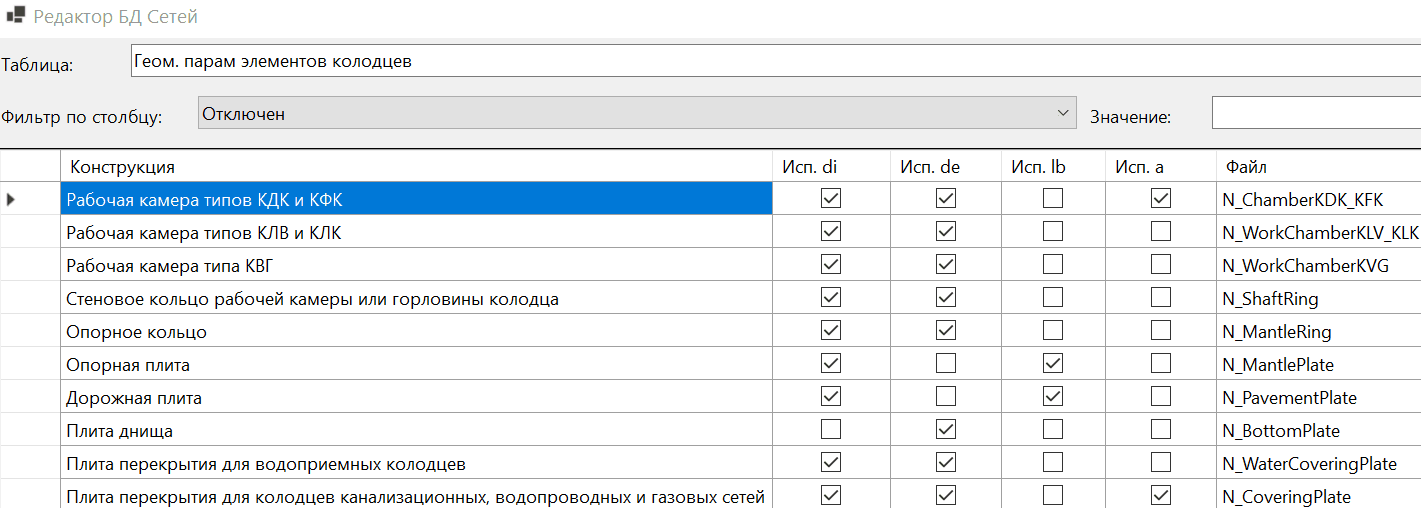

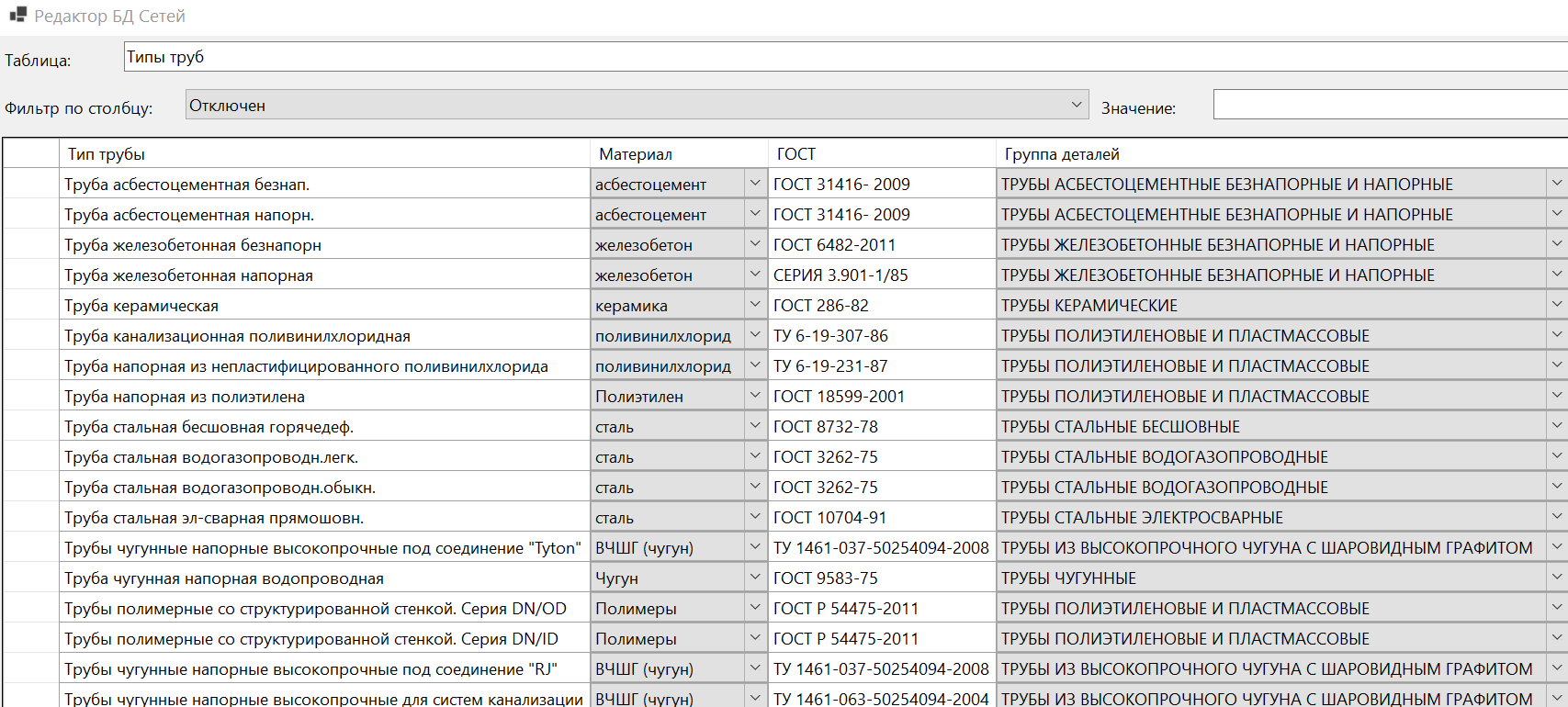

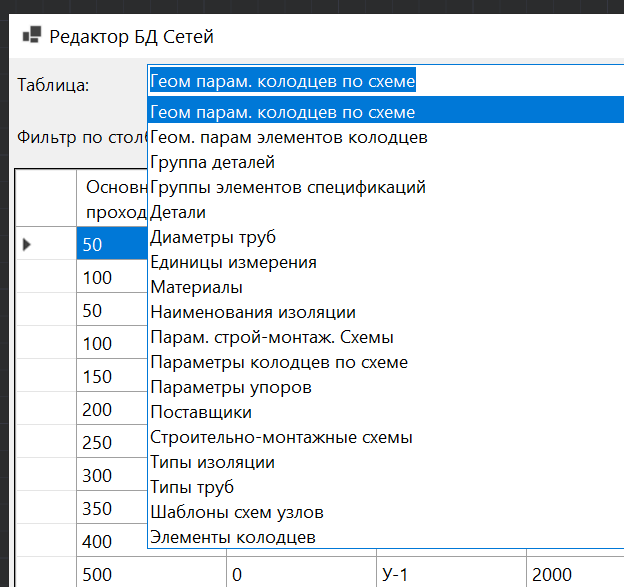

Поле Таблица содержит список всех таблиц, доступных для редактирования.

clip0211

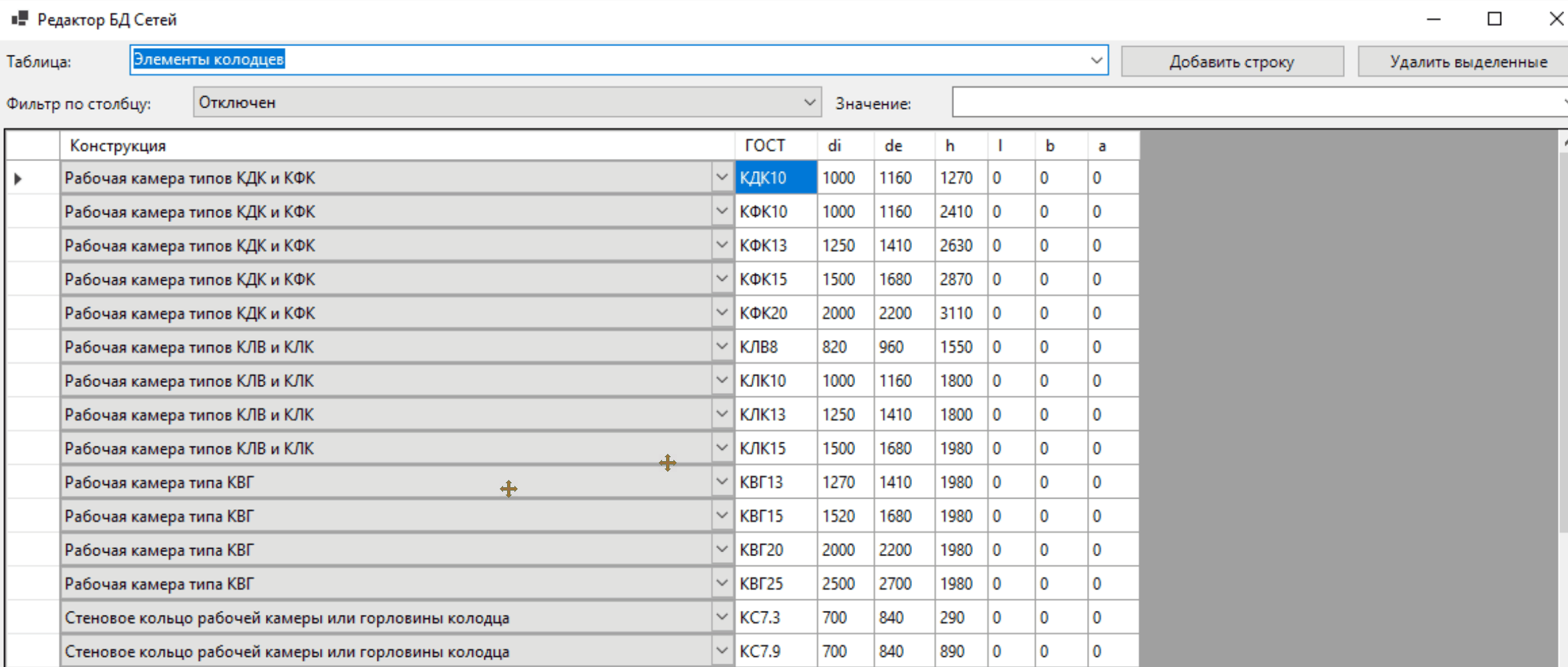

Выбрав таблицу, получаем доступ к ее элементам. Данные можно добавлять, изменять или удалять.

Внимание: изменение данных в БД фиксируется при изменении текущей редактируемой строки, удалении/добавлении строк, переключении на другую таблицу или при нажатии на кнопку «ОК».

Чтобы добавить строку, необходимо нажать на кнопку «Добавить» либо щелкнуть правой кнопкой по таблице и выбрать пункт «Добавить» из контекстного меню.

Чтобы удалить записи, можно использовать кнопку «Удалить выделенные», которая удаляет все строки, в которых выделена хоть 1 ячейка. Второй вариант удаления записей – выделить строки с использованием кнопок ctrl и/или Shift и потом нажать Del.

Для отдельных полей таблицы значения выбираются из конечного набора – списка, содержащего все возможные значения.



clip0212

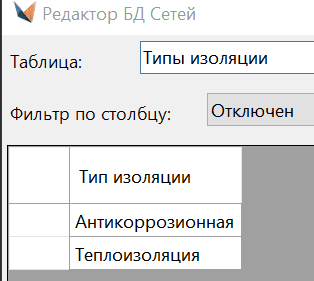

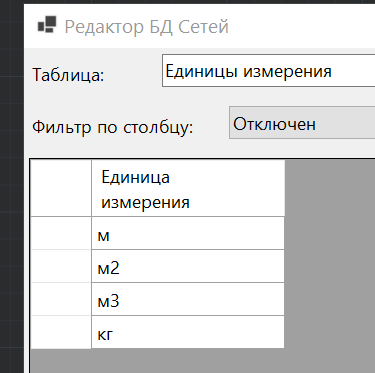

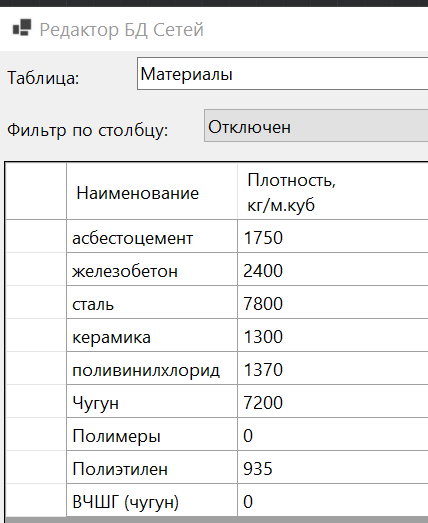

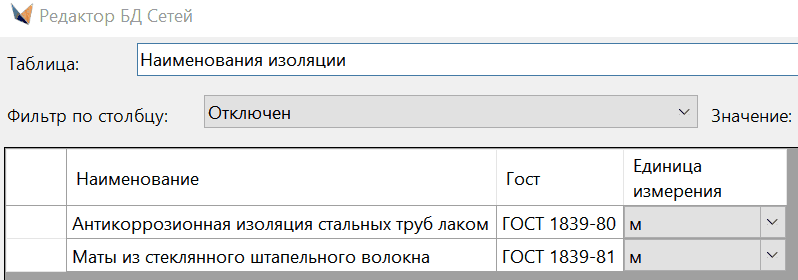

Список этих значений находится в соответствующих таблицах, которые тоже доступны для редактирования.

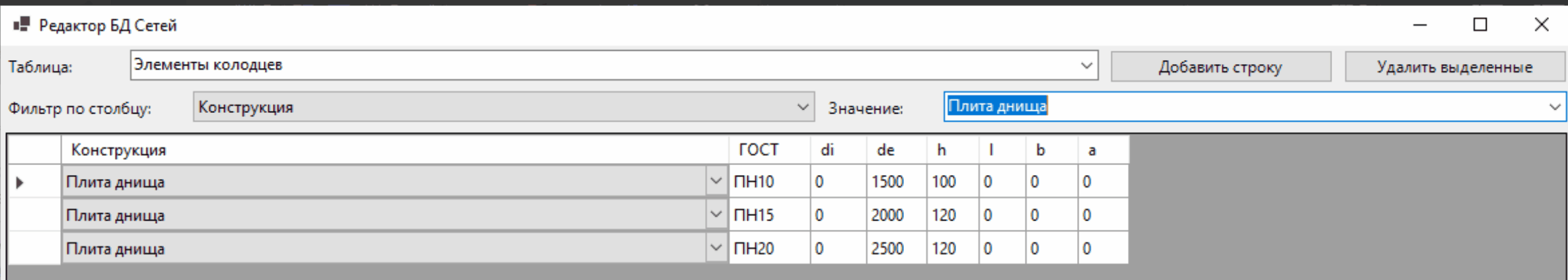

Использование фильтров.

Фильтр можно применять к любому столбцу данной таблицы. Чтобы отключить фильтр достаточно выбрать пункт «Отключен» из списка полей.

clip0216

Есть возможность наложить фильтр по любому из полей таблицы (пока по одному полю)

clip0218

Для полей-списков в фильтре можно указать значение из списка или ввести свой текст.

clip1479

Для текстовых полей, а также для полей-списков будут отобраны все строки с любым положением введенного текста – как в начале строки, так и в середине.

Для числовых полей можно использовать как конкретное значение, так и знаки >, <.

Можно включить фильтр по конкретному значению из таблицы. Для этого необходимо выбрать нужное значение в таблице, правым кликом открыть контекстное меню и выбрать пункт «Фильтр по похожим»

clip0219

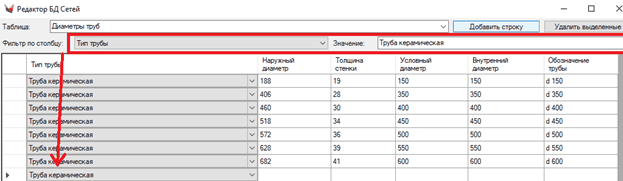

Для упрощения добавления новых записей можно использовать режим фильтра для автозаполнения соответствующего поля значением из фильтра:

clip0221



Для таблицы «Диаметры труб» добавлено автоматическое обновление значений:

При изменении наружного диаметра автоматически меняются условный и внутренний диаметры.

При изменении внутреннего диаметра меняется толщина стенки и наоборот.



Кнопки embim496 вызывают команды импорта, экспорта и копирования БД НСИ.



При выходе по Ок запоминается последняя таблица, с которой была работа.
