Сопряжение дуг

<< Оглавление >>

Навигация:  ТРАССЫ (геометрия, план, профиль) > Геометрия > Создание клотоид >

clip1807

Сопряжение дуг

Previous pageReturn to chapter overviewNext page

фильм

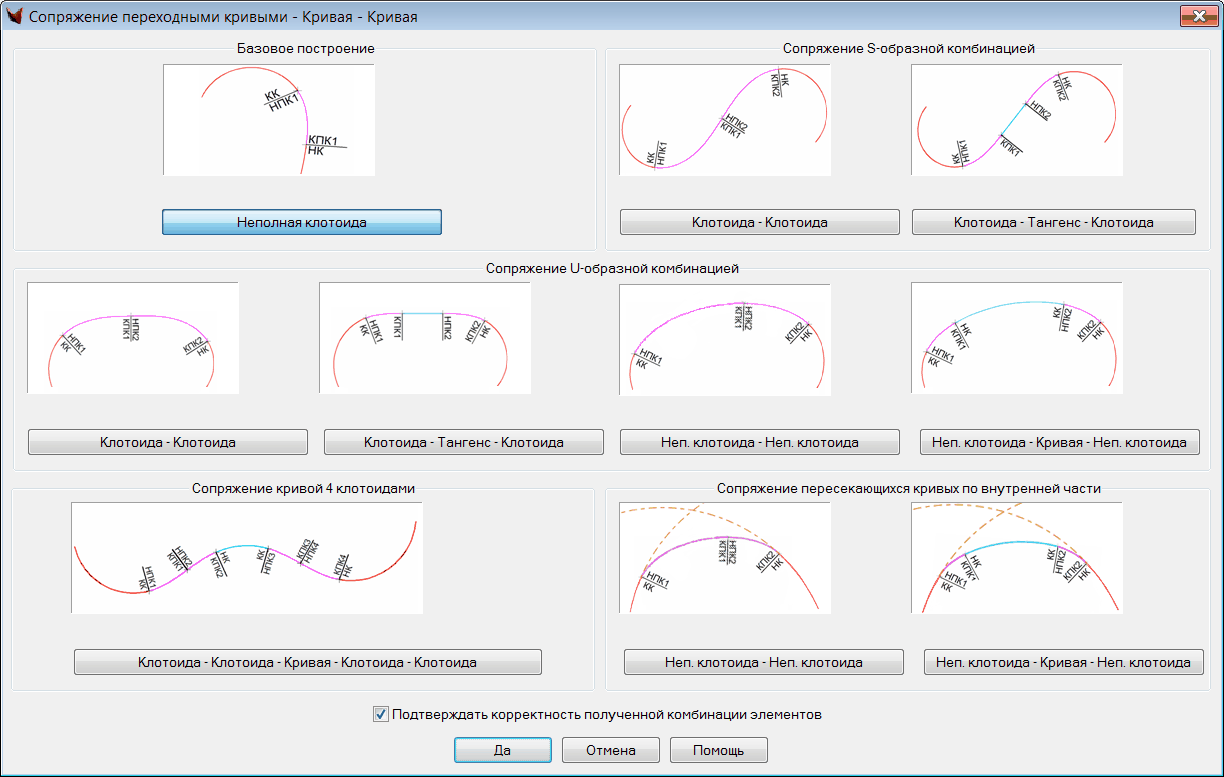

Команда предназначена для сопряжения двух кривых различными комбинациями клотоид. При запуске на экран выводится диалоговое окно с вариантами сопряжения.

clip1024

В окне нажатием на кнопку или двойным щелчком по рисунку выбирается нужная комбинация сопряжения. Также можно указать, следует ли запрашивать подтверждение построенной комбинации. После выбора варианта предлагается выбрать исходные объекты и ввести параметры, необходимые для расчета сопряжения. При выборе объектов фиксируются не только сами объекты, но и точки, в которых пользователь щелкнул мышью. Эти точки учитываются при выборе одного из нескольких возможных вариантов сопряжения.

Перед запросом каждого параметра в командную строку выводятся диапазоны допустимых значений. Вводимые значения, выходящие за пределы диапазона, игнорируются, и система просит повторить ввод. В случае корректного расчета результат сопряжения выводится на экран и (если данная опция ранее была включена) выдается запрос на подтверждение варианта. Если от варианта отказаться, то будет предложено повторно ввести параметры.

В качестве радиусов при запросах можно также задавать значение кривизны. В качестве длин клотоид можно также указывать параметр клотоиды (С).

Сопряжение выполняется в соответствии с установками геометрии.

Две кривые могут быть сопряжены следующими комбинациями:

1. Сопряжение составной клотоидой:

1.1. как есть (клотоида подбирается по параметрам исходных объектов, сами исходные объекты остаются на своих местах);

1.2. по начальной точке (окружность, на которой находится заданная точка, фиксируется, другая клотоида перемещается). Задаются:

• начальная точка,

• длина клотоиды (или параметр);

1.3. по конечной точке (окружность, на которой находится заданная точка, фиксируется, другая клотоида перемещается). Задаются:

• конечная точка,

• длина клотоиды (или параметр);

2. Сопряжение S-образной комбинацией "клотоида – клотоида":

2.1. по соотношению длин клотоид;

2.2. по длине первой клотоиды;

2.3. по длине второй клотоиды;

3. Сопряжение S-образной комбинацией "клотоида – тангенс – клотоида":

3.1. по длинам клотоид,

3.2. по длине первой клотоиды. Задаются:

• длина первой клотоиды,

• длина тангенса;

3.3. по длине второй клотоиды. Задаются:

• длина второй клотоиды,

• длина тангенса;

3.4. по длине тангенса. Задаются:

• длина тангенса,

• точка на первой кривой;

4. Сопряжение U-образной комбинацией "клотоида-клотоида":

4.1. по отношению длин клотоид;

4.2. по длине первой клотоиды;

4.3. по длине второй клотоиды;

5. Сопряжение U-образной комбинацией "клотоида – тангенс – клотоида":

5.1. по длине первой клотоиды. Задаются:

• длина первой клотоиды,

• длина тангенса;

5.2. по длине второй клотоиды. Задаются:

• длина второй клотоиды,

• длина тангенса;

5.3. по длине тангенса. Задаются:

• длина тангенса,

• точка на первой кривой;

5.4. по длинам клотоид. Задаются:

• длины клотоид;

6. Сопряжение U-образной комбинацией "неполная клотоида – неполная клотоида":

6.1. по соотношению длин клотоид. Задаются:

• соотношение длин клотоид,

• промежуточный радиус;

6.2. по длине первой клотоиды. Задаются:

• длина первой клотоиды,

• промежуточный радиус;

6.3. по длине второй клотоиды. Задаются:

• длина второй клотоиды,

• промежуточный радиус;

6.4. по длинам двух клотоид. Задаются:

• длины клотоид;

7. Сопряжение U-образной комбинацией "неполная клотоида – кривая – неполная клотоида":

Задаются:

• длины клотоид,

• радиус промежуточной окружности;

8. Сопряжение комбинацией "клотоида – клотоида – кривая – клотоида – клотоида":

Задаются:

• длины клотоид,

• радиус промежуточной клотоиды;

• вид сопряжения (S-образное или U-образное);

9. Сопряжение пересекающихся кривых по внутренней части комбинацией "неполная клотоида – неполная клотоида":

9.1. по соотношению длин клотоид. Задаются:

• соотношение длин клотоид,

• промежуточный радиус;

9.2. по длине первой клотоиды. Задаются:

• длина первой клотоиды,

• промежуточный радиус;

9.3. по длине второй клотоиды. Задаются:

• длина второй клотоиды,

• промежуточный радиус;

9.4. по длинам двух клотоид. Задаются:

• длины клотоид;

10. Сопряжение пересекающихся кривых по внутренней части комбинацией "неполная клотоида – кривая – неполная клотоида":

Задаются:

• длины клотоид,

• радиус промежуточной окружности.



В работе: соединение комбинациями вложенных окружностей.
