Команда предназначена для сопряжения тангенса и кривой различными комбинациями клотоид. При запуске на экран выводится диалоговое окно с вариантами сопряжения.

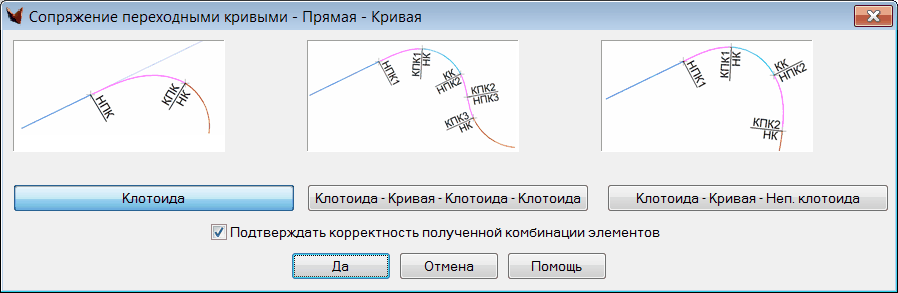

В окне нажатием на кнопку или двойным щелчком по рисунку выбирается нужная комбинация сопряжения. Также можно указать, следует ли запрашивать подтверждение построенной комбинации. После выбора варианта предлагается выбрать исходные объекты и ввести параметры, необходимые для расчета сопряжения. При выборе объектов фиксируются не только сами объекты, но и точки, в которых пользователь щелкнул мышью. Эти точки учитываются при выборе одного из нескольких возможных вариантов сопряжения. Т.е. выбор стороны дуги, с которой будет сопрягаться прямая, зависит от того, на какой половине дуги (ближней или дальней от прямой) был щелчок при выборе дуги.
Перед запросом каждого параметра в командную строку выводятся диапазоны допустимых значений. Вводимые значения, выходящие за пределы диапазона, игнорируются, и система просит повторить ввод. В случае корректного расчета результат сопряжения выводится на экран и (если данная опция ранее была включена) выдается запрос на подтверждение варианта. Если от варианта отказаться, то будет предложено повторно ввести параметры.
В качестве радиусов при запросах можно также задавать значение кривизны. В качестве длин клотоид можно также указывать параметр клотоиды (С).
Сопряжение выполняется в соответствии с установками геометрии.
Тангенс и кривая могут быть сопряжены следующими комбинациями:
1. Сопряжение одной клотоидой:
1.1. как есть (клотоида подбирается по параметрам исходных объектов, сами исходные объекты остаются на своих местах);
1.2. подстраивать прямую (прямая при этом перемещается). Задаются:
• длина клотоиды;
1.3. подстраивать кривую (кривая при этом перемещается). Задаются:
• длина клотоиды;
2. Сопряжение комбинацией «клотоида-кривая-клотоида-клотоида»:
Задаются:
• длины клотоид,
• радиус кривой;
3. Сопряжение комбинацией «клотоида-кривая-неполная клотоида»:
Задаются:
• длины клотоид,
• радиус кривой.

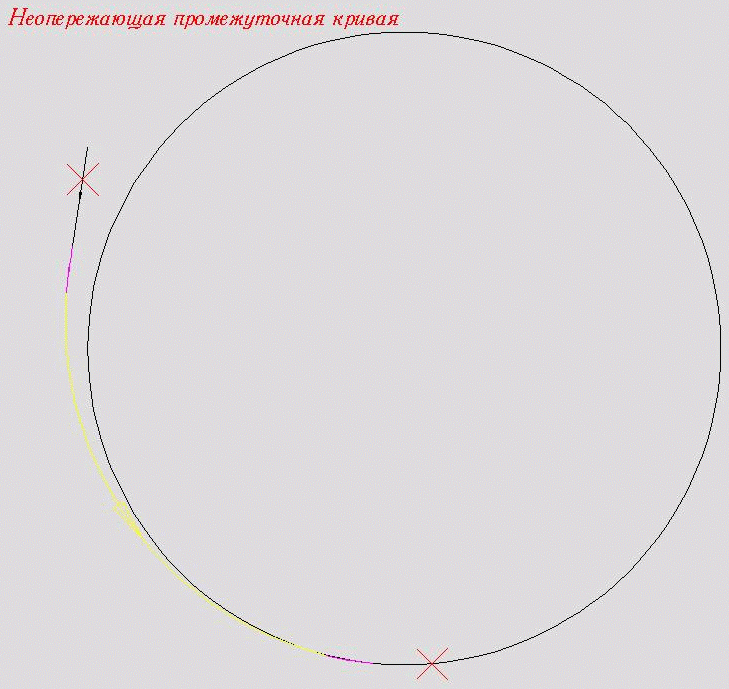

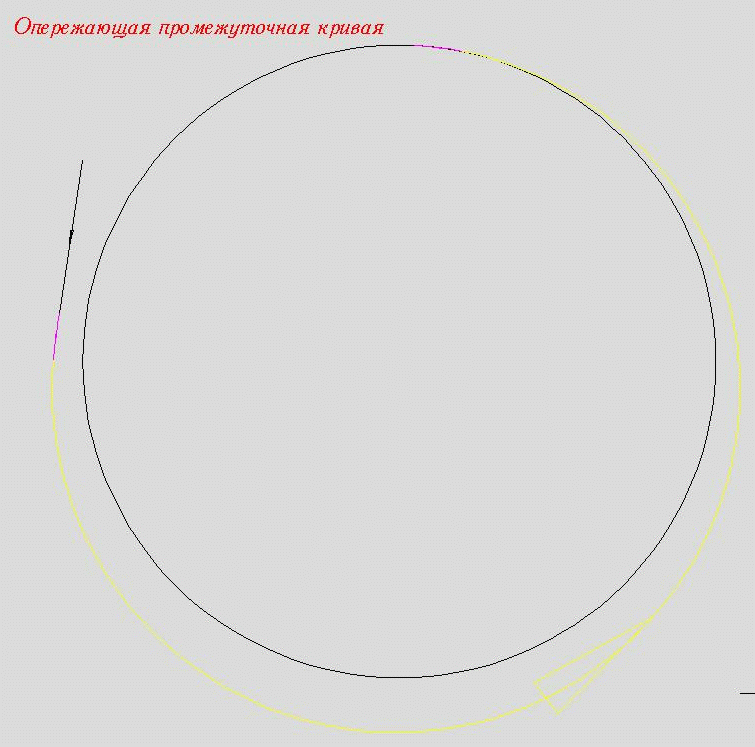

Запрос "Промежуточная кривая опережающая [Да/Нет]?" в команде сопряжения прямой и кривой комбинацией "клотоида-кривая-клотоида". Опережающая кривая будет иметь угол больше 180, охватывая большую часть исходной кривой. Неопережающая – меньше 180.
